无人机蒙皮与框架的连接形式

为什么飞机外壳采用小块拼接的方式？

一．构架式机身，在早期的低速飞机上，机身的承力构架都做成四缘条的立体构架。为了减小飞机的阻力，在承力构架外面，固定有整形用的隔框、桁条和布质蒙皮（或木制蒙皮），这些构件只承受局部空气动力，不参加整个结构的受力。

机身的剪力、弯矩和扭矩全部由构架承受。其中弯矩引起的轴向力，由构架的四根缘条承受；垂直方向的剪力由构架两侧的支柱和斜支柱（或各对张线）承受；水平方向的剪力由上、下平面内的支柱、斜支柱（或张线）承受；机身的扭矩，则由四个平面构架组成的立体结构承受。构架式机身的抗扭刚度差，空气动力性能不好，其内部容积也不易得到充分利用。只有一些小型低速飞机机身采用构架式机身。

二．硬壳式机身。硬壳式机身采用框架、隔框形成机身的外形，而蒙皮承受主要的应力。硬壳式机身结构没有纵向加强件，因而蒙皮必须足够强以维持机身的刚性。其主要问题是重量较重，现代飞机较少采用这种结构。

三．半硬壳式机身

为了使机身结构的刚度能满足飞行速度日益增大的要求，需要使蒙皮参加整个结构的受力。因此，目前的机身结构，广泛采用了金属蒙皮，并且将蒙皮与隔框、大梁、桁条牢固地铆接起来，成为一个受力的整体，通常称为半硬壳式机身。

在半硬壳式机身中，大梁和桁条用来承受弯矩引起的轴向力；蒙皮除了要不同程度地承受轴向力外，还要承受全部剪力和扭矩；隔框用来保持机身的外形和承受局部空气动力，此外，还要承受各部件传来的集中载荷，并将这些载荷分散地传给蒙皮。

飞机常说的蒙皮是什么呀？它作用是什么？

飞机蒙皮是指包围在飞机骨架结构外且用粘接剂或铆钉固定于骨架上，形成飞机气动力外形的维形构件。

飞机蒙皮与骨架所构成的蒙皮结构具有较大承载力及刚度，而自重却很轻，起到承受和传递气动载荷的作用。蒙皮承受空气动力作用后将作用力传递到相连的机身机翼骨架上，受力复杂，加之蒙皮直接与外界接触，所以不仅要求蒙皮材料强度高、塑性好，还要求表面光滑，有较高的抗蚀能力。

扩展资料

蒙皮材料：

早期低速飞机的蒙皮是布质的，即用纺织品包裹在木质或金属框架上，并在此基础上涂覆一层不透水、不透气的薄膜以满足飞行的需要。随着飞机飞行速度、飞行高度及自身重量的增加，金属蒙皮完全取代了布质蒙皮。目前，常规飞机的蒙皮材料主要采用高强铝、镁合金，某些高性能飞机采用钛合金或复合材料。

现代飞机的蒙皮广泛使用硬铝、超硬铝，有些飞行马赫数约为2.5的高超声速飞机使用钛合金，有些飞行马赫数约为3的飞机使用不锈钢蒙皮。夹层蒙皮由上、下两块面板和中间芯材组成，芯材有蜂窝夹芯、泡沫塑料、波纹板等。复合材料蒙皮(或壁板)由于其特殊的优异性能，被广泛地用于第四代战斗机和近些年来设计的飞机的翼面结构上。

参考资料来源：百度百科-波纹蒙皮

参考资料来源：百度百科-飞机蒙皮

飞机的外壳的蒙皮有多少层，厚度大概为多少

飞机的外的蒙皮不是固定的，可以说每架飞机都不一样，取决于每一类飞机的各自功能和飞行的性能，飞机的结构分“硬壳”式，“半硬壳”式和框架结构式。外层的蒙皮有单层，双层和多层，也取决飞行的要求，蒙皮目前还是防锈性能的铝合金为主，安装的方式以铆钉铆接为主要手段，随着航空制造业革命性的改变，高强度的符合材料正在不段运用而生，入美国的波音787旅客机，复合材料在外蒙皮的运用已达70%以上。使将来的飞机可以是自身重量轻，载客人数多，达到节能、低耗油的水平。

飞机外壳为什么不用整体冲压成型？

飞机外壳不用整体冲压而采用小块拼接的方式有两个原因:

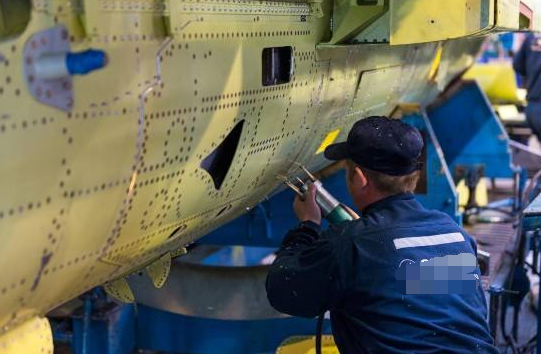

1. 加工制造方便。目前飞机制造普遍采取分段制造，然后整体拼接的方式，因此外蒙皮必须沿飞机纵向分成一段段制造，而对于圆周方向如果采取单块弯曲成型难以保证与飞机框架完全贴合，同时如果单块蒙皮弯曲的弯度过大，将导致加工变形过程中残余应力过大，容易引起应力腐蚀和疲劳强度下降，通常单块蒙皮弯曲程度不宜大于120度，所以现代民航机的蒙皮沿纵向单块一般不超过10米，沿周向不超过弧度100度.

2. 现代飞机结构设计普遍采取损伤容限设计，对于飞机结构强度不仅要求足够的强度安全余度，还要求飞机结构对损伤有一定的承受能力，即局部区域的损伤能够在一定时间内控制其扩展范围，从而保证在规定的检查周期内整体结构强度不至于下降到安全标准以下。为了实现这一目的，机体重要结构都必须设计备份传力结构，相邻区域应设计止裂带或止裂孔等，蒙皮分块可以保证单块蒙皮出现损伤后，损伤区域局限于此蒙皮而不至于造成连锁反应导致飞机结构整体损伤。

求 机翼与机身连接部位的零件图片或者连接方式！！急～～～

在机翼构造形式的发展过程中，最主要的变化是维形构件和受力构件的逐渐合并。因此，根据其构造形式的发展，我们可以将机翼分为构架式、梁式、单块式以及整体壁板式。 构架式机翼：构架式机翼主要应用于飞机发展的初期，其结构特点是：受力件与维形件完全分工并分段承受鼓荷。构架式机翼的受力骨架是由翼梁、张线、横支柱等组成的空间骨架系统，它承受所有的弯矩、剪力和扭矩；其蒙皮是用亚麻布制成，只起维形作用，不参与受力。早期飞机大多数采用这种形式的机翼。 梁式机翼：随着飞机速度的增大，出现了蒙皮参加受力的梁式机翼。其特点是有强有力的翼梁和硬质蒙皮，常用金属铆接结构。梁式机翼为现今飞机所广泛采用，其大部分弯矩由翼梁承受，
