51单片机，定时器控制十字路口交通指示灯系统

电脑 2023-01-18

求人帮我做一段51芯片十字路口交通灯程序

ORG 0000H ;主程序的入口地址 LJMP MAIN ;跳转到主程序的开始处 ORG 0003H ;外部中断0的中断程序入口地址 ORG 000BH ;定时器0的中断程序入口地址 LJMP T0_INT ;跳转到中断服务程序处 ORG 0013H ;外部中断1的中断程序入口地址 MAIN : MOV SP,#50H MOV IE,#8EH ;CPU开中断，允许T0中断，T1中断和外部中断1中断 MOV TMOD,#51H ;设置T1为计数方式,T0为定时方式，且都工作于模式1 MOV TH1,#00H ;T1计数器清零 MOV TL1,#00H SETB TR1 ;启动T1计时器 SET

运用51单片机设计一个交通灯系统，急求！运用定时器，数码管LED和8255A设计一个交通灯控制系统！

/************************************* 程序名称：红绿灯学习 功能描述：简易十字路口信号控制 作都名称：CYB 创建时间：2009/07/26 *************************************/ #include #define FX_Time 4 //放行时间 #define JG_Time 1 //警告时间 unsigned char DispX[4]= {0x9a,0x9c,0xa9,0xc9}; //控制码 void FangXiang (unsigned char *PTR ) void JingGa

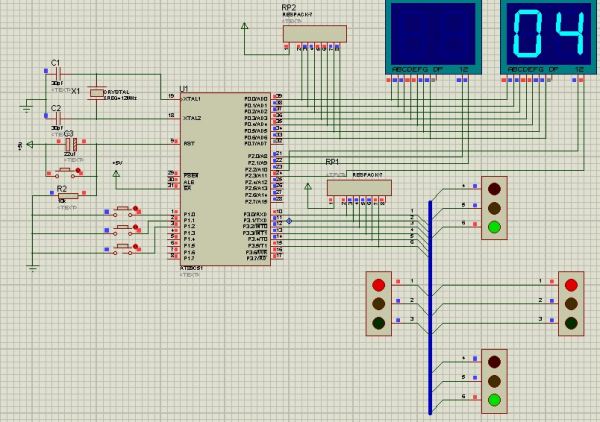

利用单片机的定时器产生秒信号，控制十字路口的红、绿、黄灯交替点亮和熄灭，并且用4只LED数码管显示

#include
#define uchar unsigned char
#define uint unsigned int
sbit RED_A=P3^0; //东西向指示灯
sbit YELLOW_A=P3^1;
sbit GREEN_A=P3^2;
sbit RED_B=P3^3; //南北向指示灯
sbit YELLOW_B=P3^4;
sbit GREEN_B=P3^5;
sbit KEY1=P1^0;
sbit KEY2=P1^1;
sbit KEY3=P1^2;
//延时倍数，闪烁次数，操作类型变量
uchar Flash_Count=0,Operation_Type=1,LEDsng,LEDsns,LEDewg,LEDews,discnt;
uint Time_Count=0,time;
uchar ledtab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xff};
void displaysn()
{
LEDsng=((time-Time_Count)/20)%10;
LEDsns=((time-Time_Count)/20)/10;
LEDewg=0x10;
LEDews=0x10;
}
void displayew()
{
LEDewg=((time-Time_Count)/20)%10;
LEDews=((time-Time_Count)/20)/10;
LEDsng=0x10;
LEDsns=0x10;
}
//定时器0 中断函数
void T0_INT() interrupt 1
{
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
switch(Operation_Type)
{
case 1: //东西向绿灯与南北向红灯亮
if((Time_Count%20)==0)displayew();
RED_A=0;YELLOW_A=0;GREEN_A=1;
RED_B=1;YELLOW_B=0;GREEN_B=0;
if(++Time_Count!=time) return;
Time_Count=0;
Operation_Type=2;
break;
case 2: //东西向黄灯开始闪烁，绿灯关闭
LEDewg=0x0;
LEDews=0x0;
if(++Time_Count!=8) return;
Time_Count=0;
YELLOW_A=~YELLOW_A;GREEN_A=0;
if(++Flash_Count!=6) return; //闪烁
Flash_Count=0;
Operation_Type=3;
break;
case 3: //东西向红灯与南北向绿灯亮
if((Time_Count%20)==0)displaysn();
RED_A=1;YELLOW_A=0;GREEN_A=0;
RED_B=0;YELLOW_B=0;GREEN_B=1;
if(++Time_Count!=time) return;
Time_Count=0;
Operation_Type=4;
break;
case 4: //南北向黄灯开始闪烁，绿灯关闭
LEDsng=0x0;
LEDsns=0x0;
if(++Time_Count!=8) return;
Time_Count=0;
YELLOW_B=~YELLOW_B;GREEN_A=0;
if(++Flash_Count!=6) return; //闪烁
Flash_Count=0;
Operation_Type=1;
break;
}
}
void t1_isr() interrupt 3
{
TR1=0;
TH1=(65536-3000)/256;
TL1=(65536-3000)%256;
TR1=1;
switch(discnt)
{
case 0:
P2=0x02;
P0=ledtab[LEDewg];
break;
case 1:
P2=0x01;
P0=ledtab[LEDews];
break;
case 2:
P2=0x08;
P0=ledtab[LEDsng];
break;
case 3:
P2=0x04;
P0=ledtab[LEDsns];
break;
default:discnt=0;break;
}
discnt++;
discnt&=0x03;
}
void delay()
{
uint i;
for(i=0;i<1000;i++);
}
//主程序
void main()
{
TMOD=0x11; //T0 方式1
EA=1;
ET0=1;
TR0=1;
TH1=(65536-3000)/256;
TL1=(65536-3000)%256;
TR1=1;
ET1=1;
time=120;
Time_Count=100;
Time_Count=0;
Operation_Type=1;
while(1)
{
if(KEY1==0)//按一下加1S
{
delay();
if(KEY1==0)
{
while(KEY1==0);
TR0=0;
time+=20;
LEDsng=(time/20)%10;
LEDsns=(time/20)/10;
LEDewg=0x10;
LEDews=0x10;
}
}
if(KEY2==0)//按一下减1S
{
delay();
if(KEY2==0)
{
while(KEY2==0);
TR0=0;
time-=20;
if(time==0)time=20;
LEDewg=(time/20)%10;
LEDews=(time/20)/10;
LEDsng=0x10;
LEDsns=0x10;
}
}
if(KEY3==0)//启动
{
delay();
if(KEY3==0)
{
while(KEY2==0);
TR0=1;
Time_Count=0;
}
}
}

}

急求：51单片机 交通灯控制

ORG 0000H ;主程序的入口地址 LJMP MAIN ;跳转到主程序的开始处 ORG 0003H ;外部中断0的中断程序入口地址 ORG 000BH ;定时器0的中断程序入口地址 LJMP T0_INT ;跳转到中断服务程序处 ORG 0013H ;外部中断1的中断程序入口地址 MAIN : MOV SP,#50H MOV IE,#8EH ;CPU开中断，允许T0中断，T1中断和外部中断1中断 MOV TMOD,#51H ;设置T1为计数方式,T0为定时方式，且都工作于模式1 MOV TH1,#00H ;T1计数器清零 MOV TL1,#00H SETB TR1 ;启动T1计时器 SET

基于51单片机的红绿灯设计

/*****************************************************
十字路口交通灯控制 C 程序

******************************************************/

#defineucharunsigned char
#defineuintunsigned int
#include
/*****定义控制位**********************/
sbit Time_Show_LED2=P2^5;//Time_Show_LED2控制位
sbit Time_Show_LED1=P2^4;//Time_Show_LED1控制位
sbitEW_LED2=P2^3;//EW_LED2控制位
sbitEW_LED1=P2^2;//EW_LED1控制位
sbitSN_LED2=P2^1;//SN_LED2控制位
sbitSN_LED1=P2^0;//SN_LED1控制位
sbit SN_Yellow=P1^6;//SN黄灯
sbit EW_Yellow=P1^2;//EW黄灯
sbit EW_Red=P1^3;//EW红灯
sbit SN_Red=P1^7;//SN红灯
sbit EW_ManGreen=P3^0;//EW人行道绿灯
sbit SN_ManGreen=P3^1;//SN人行道绿灯
sbit Special_LED=P2^6;//交通正常指示灯
sbit Busy_LED=P2^7;//交通繁忙指示灯
sbit Nomor_Button=P3^5;//交通正常按键
sbit Busy_Btton=P3^6;//交通繁忙按键
sbit Special_Btton=P3^7;//交通特殊按键
sbit Add_Button=P3^3;//时间加
sbit Reduces_Button=P3^4;//时间减
bit Flag_SN_Yellow; //SN黄灯标志位
bit Flag_EW_Yellow;//EW黄灯标志位
charTime_EW;//东西方向倒计时单元
charTime_SN;//南北方向倒计时单元
uchar EW=60,SN=40,EWL=19,SNL=19; //程序初始化赋值，正常模式
uchar EW1=60,SN1=40,EWL1=19,SNL1=19;//用于存放修改值的变量
uchar code table[10]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};//1~~~~9段选码
uchar code S[8]={0X28,0X48,0X18,0X48,0X82,0X84,0X81,0X84};//交通信号灯控制代码
/**********************延时子程序************************/
voidDelay(uchar a)
{
uchari;
i=a;
while(i--){;}
}
/*****************显示子函数**************************/
voidDisplay(void)
{
char h,l;
h=Time_EW/10;
l=Time_EW%10;
P0=table[l];
EW_LED2=1;
Delay(2);
EW_LED2=0;
P0=table[h];
EW_LED1=1;
Delay(2);
EW_LED1=0;

h=Time_SN/10;
l=Time_SN%10;
P0=table[l];
SN_LED2=1;
Delay(2);
SN_LED2=0;
P0=table[h];
SN_LED1=1;
Delay(2);
SN_LED1=0;

h= EW1/10;
l= EW1%10;
P0=table[l];
Time_Show_LED1=1;
Delay(2);
Time_Show_LED1=0;
P0=table[h];
Time_Show_LED2=1;
Delay(2);
Time_Show_LED2=0;
}
/**********************外部0中断服务程序************************/

voidEXINT0(void)interrupt 0 using 1
{
EX0=0; //关中断

if(Add_Button==0) //时间加
{
EW1+=5;
SN1+=5;
if(EW1>=100)
{
EW1=99;
SN1=79;
}
}
if(Reduces_Button==0) //时间减
{
EW1-=5;
SN1-=5;
if(EW1<=40)
{
EW1=40;
SN1=20;
}

}

if(Nomor_Button==0)//测试按键是否按下，按下为正常状态
{
EW1=60;
SN1=40;
EWL1=19;
SNL1=19;
Busy_LED=0;//关繁忙信号灯
Special_LED =0;//关特殊信号灯
}
if(Busy_Btton==0) //测试按键是否按下，按下为繁忙状态
{
EW1=45;
SN1=30;
EWL1=14;
SNL1=14;
Special_LED=0;//关特殊信号灯
Busy_LED=1;//开繁忙信号灯

}
if(Special_Btton==0)//测试按键是否按下，按下为特殊状态
{
EW1=75;
SN1=55;
EWL1=19;
SNL1=19;
Busy_LED=0;//关繁忙信号灯
Special_LED =1;//开特殊信号灯

}
EX0=1;//开中断
}
/**********************T0中断服务程序*******************/
void timer0(void)interrupt 1 using 1
{
static uchar count;
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
count++;

if(count==10)
{
if(Flag_SN_Yellow==1) //测试南北黄灯标志位
{SN_Yellow=~SN_Yellow;}
if(Flag_EW_Yellow==1) //测试东西黄灯标志位
{EW_Yellow=~EW_Yellow;}
}
if(count==20)
{
Time_EW--;
Time_SN--;
if(Flag_SN_Yellow==1)//测试南北黄灯标志位
{SN_Yellow=~SN_Yellow;}
if(Flag_EW_Yellow==1)//测试东西黄灯标志位
{EW_Yellow=~EW_Yellow;}
count=0;
}

}
/*********************主程序开始**********************/
voidmain(void)

{
Busy_LED=0;
Special_LED=0;
IT0=1;//INT0负跳变触发
TMOD=0x01;//定时器工作于方式1
TH0=(65536-50000)/256;//定时器赋初值
TL0=(65536-50000)%256;
EA=1; //CPU开中断总允许
ET0=1;//开定时中断
EX0=1;//开外部INTO中断
TR0=1;//启动定时

while(1)

{/*******S0状态**********/
EW_ManGreen=0;//EW人行道禁止
SN_ManGreen=1;//SN人行道通行
Flag_EW_Yellow=0; //EW关黄灯显示信号
Time_EW=EW;
Time_SN=SN;
while(Time_SN>=5)
{P1=S[0]; //SN通行，EW红灯
Display();}
/*******S1状态**********/
P1=0x00;
while(Time_SN>=0)
{Flag_SN_Yellow=1; //SN开黄灯信号位
EW_Red=1; //SN黄灯亮，等待左拐信号，EW红灯

Display();
}
/*******S2状态**********/
Flag_SN_Yellow=0; //SN关黄灯显示信号
Time_SN=SNL;
while(Time_SN>=5)
{P1=S[2];//SN左拐绿灯亮，EW红灯
Display();}

/*******S3状态**********/
P1=0x00;
while(Time_SN>=0)
{Flag_SN_Yellow=1;//SN开黄灯信号位
EW_Red=1; //SN黄灯亮,等待停止信号，EW红灯

Display();}


/***********赋值**********/
EW=EW1;
SN=SN1;
EWL=EWL1;
SNL=SNL1;


/*******S4状态**********/
EW_ManGreen=~EW_ManGreen;//EW人行道通行
SN_ManGreen=~SN_ManGreen;//SN人行道禁止
Flag_SN_Yellow=0; //SN关黄灯显示信号
Time_EW=SN;
Time_SN=EW;
while(Time_EW>=5)
{P1=S[4]; //EW通行，SN红灯
Display();}
/*******S5状态**********/
P1=0X00;
while(Time_EW>=0)
{Flag_EW_Yellow=1;//EW开黄灯信号位
SN_Red=1;//EW黄灯亮，等待左拐信号，SN红灯
Display();}
/*******S6状态**********/
Flag_EW_Yellow=0; //EW关黄灯显示信号
Time_EW=EWL;
while(Time_EW>=5)
{P1=S[6];//EW左拐绿灯亮，SN红灯
Display();}

/*******S7状态**********/
P1=0X00;
while(Time_EW>=0)
{Flag_EW_Yellow=1; //EN开黄灯信号位
SN_Red=1;//EW黄灯亮，等待停止信号，SN红灯
Display();}

/***********赋值**********/
EW=EW1;
SN=SN1;
EWL=EWL1;
SNL=SNL1;
}

}


标签：单片机 51单片机 信息技术 定时器 交通灯
