0.1+0.2在编程上为什么等于0.30000000000……04？？？？？

java中(0.1+0.2)+o.3和0.1+(0.2+0.3)的结果为什么不相等呢

(0.1+0.2)+o.3这个的0.3你写成字母o.3了 另外给你找个了相似的问题的答案,希望能帮助到你 为什么“0.1+0.2=0.30000000000000004”？ 首先声明这不是bug，原因在与十进制到二进制的转换导致的精度问题！ 其次这几乎出现在很多的编程语言中：C/C++,Java,Javascript中，准确的说：“使用了IEEE 754浮点数格式”来存储浮点类型(float 32,double 64)的任何编程语言都有这个问题！ 简要介绍下IEEE 754浮点格式：它用科学记数法以底数为2的小数来表示浮点数。IEEE浮点数（共32位）用1位表示数字符号，用8为表示指数，用23

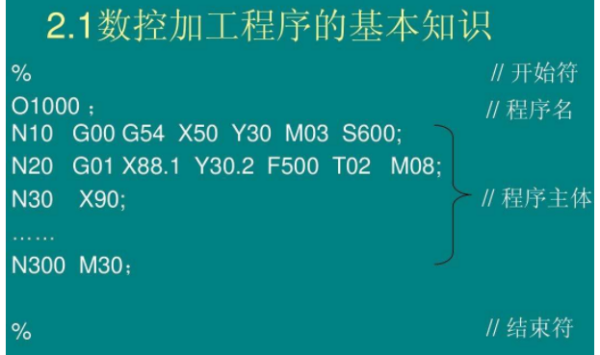

在数控编程中F0.1,F0.2…的意思是什么

在数控编程中F0.1，F0.2的意思：前者是指每分钟进给100mm，后者是每转进给0.1mm，换算成前者也就是拿0.1*S（转速），F是进给这种是转进给，指主轴每转一转刀具移动20道。

准备功能字（简称G功能）：指定机床的运动方式，为数控系统的插补运算作准备由准备功能地址符“G”和两位数字所组成，G功能的代号已标准化，一些多功能机床，已有数字大于100的指令，常用G指令：坐标定位与插补；坐标平面选择；固定循环加工；刀具补偿；绝对坐标及增量坐标等。

数控编程

同计算机编程一样也有自己的"语言"，但有一点不同的是，现在电脑发展到了以微软的Windows为绝对优势占领全球市场。数控机床就不同了，它还没发展到那种相互通用的程度，也就是说，它们在硬件上的差距造就了它们的数控系统一时还不能达到相互兼容。所以，当我要对一个毛坯进行加工时，首先要以我们已经拥有的数控机床采用的是什么型号的系统。

C语言编程问题…为什么输出后比原数多了0.000003？

这是浮点数的精度问题，由于计算机是用二进制数来表示小数的，所以有时无法精确地表示一个小数（类似我们用十进制无法精确地表示 1/3 一样）。拿 0.1 举个例子，0.1 可以用十进制数精确地表示为

1×10^(-1)

而二进制就不行了。类比十进制表示 1/3 的方法是

3×10^(-1)+3×10^(-2)+3×10^(-3)+3×10^(-4)+...

换一种写法就是

0.3333333...

无穷无尽，二进制表示 0.1 的方法就是

0×2^(-1)+0×2^(-2)+0×2^(-3)+1×2^(-4)+1×2^(-5)+0×2^(-6)+0×2^(-7)+1×2^(-8)+1×2^(-9)+...

换一种写法就是

0.0001100110011...

无穷无尽。而由于计算机内存并不是无穷无尽的，所以算到一定长度就只能进行一个舍入，因此导致最终的结果并不是真正的 0.1。实际上，按上面的写法以及 float 类型的精度，二进制表示的 0.1 换成十进制值最终是0.10000000149011612。

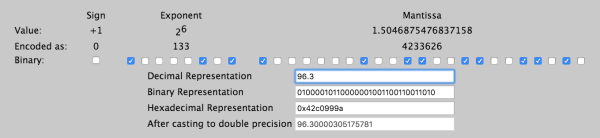

因为如上原理，93.6 不能被计算机精确地存储为 96.3，而是一个 96.3 的近似值（实际是96.30000305175781）。下图是 float 类型的 96.3 在计算机内存中的实际存储方式：

所以你把保留小数的位数一变多，不精确的地方就体现出来了。同理，如果通过 printf 把结果中保留小数的位数再弄多一些，15.2 也会出现精度问题（实际是 15.199999809265137）。

关于如何在内存中存储浮点数，业界有一套自己的标准 (IEEE 754 标准，上图就是基于这个标准的存储方式)，题主有兴趣的话可以研究研究。

0.1-(-0.2)=等于多少呢？

你说的是编程语言吧？ 编程的话看你的精度，假如你的精度是int,那么就是取整输出为0； 假如你的是float,或者double，就是0.300000；

PLC中I0.0 I0.1 M0.1 Q0.1 M0.0 Q0.2等表示什么意思？

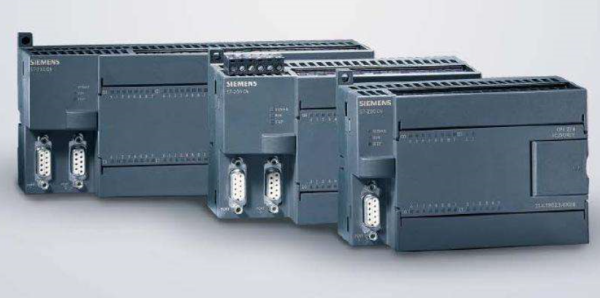

I0.0 I0.1 M0.1 Q0.1 M0.0 Q0.2均是西门子PLC中的寄存器地址。

1、I0.0和I0.1就是指输入模块，即编号为0的DI模块，它的0和1两个触点；

2、M0.0和M0.1就是内部M接触器，地址位0的，第0位和第1位；

3、Q0.1和Q0.2就是指输出模块，即编号为0的DO模块，它的1和2两个触点。

扩展资料

PLC中I0.0 I0.1 M0.1 Q0.1 M0.0 Q0.2运行一般分为三个阶段

1、输入采样

在输入采样阶段，PLC以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应得单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。

2、用户程序执行

在用户程序执行阶段，PLC总是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时，又总是先扫描梯形图左边的由各触点构成的控制线路，并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算。

3、输出刷新

当扫描用户程序结束后，PLC就进入输出刷新阶段。在此期间，CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路，再经输出电路驱动相应的外设。这时，才是PLC的真正输出。

参考资料来源：百度百科-西门子PLC
