在UG加工模块中怎么设置能看刀路不能看参数设置

电脑 2026-07-29

我做的一份ug数模，我只想让客户能看，不能编辑参数，该如何设置？

你假如是客户光要实体并且他们有ug的话就用parasolid导出或者用step导出，不过前者导出和读入快；假如要导出有线和实体的话就就用iges导出，这个一般导出后读入是片体。知道了没？

ug中怎么查看刀路数据

1.打开每个程式就可以在里面看到所有设置。 2.如果不打开只看关键的，在程序框空白处点右键-----列-------调出你需要的。 3.处理成nc代码

UG后处理如何在每段开头显示每把刀加工深度

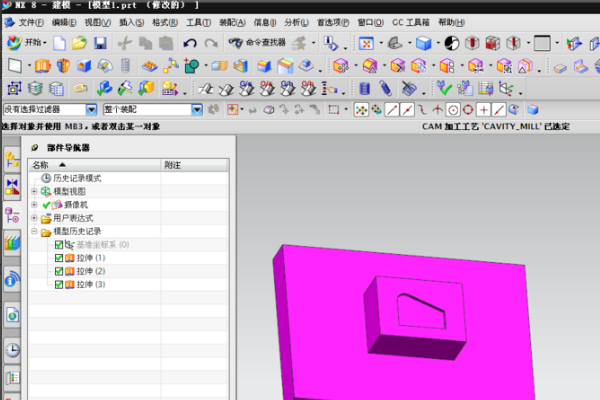

1、首先打开UG软件进入软件主界面打开一个零件。

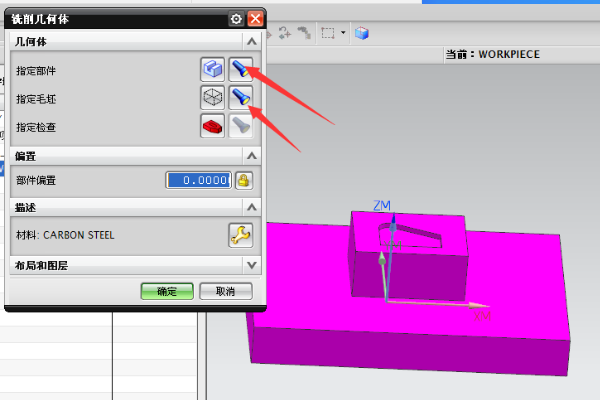

2、进入加工模块，分别设置好铣削几何体和铣刀大小的参数。

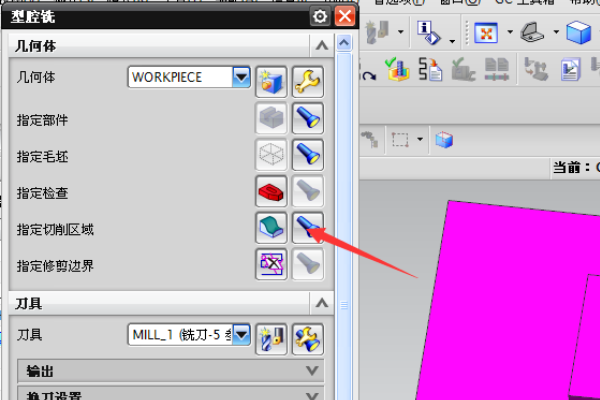

3、打开：型腔铣操作，设置：指定铣削区域。

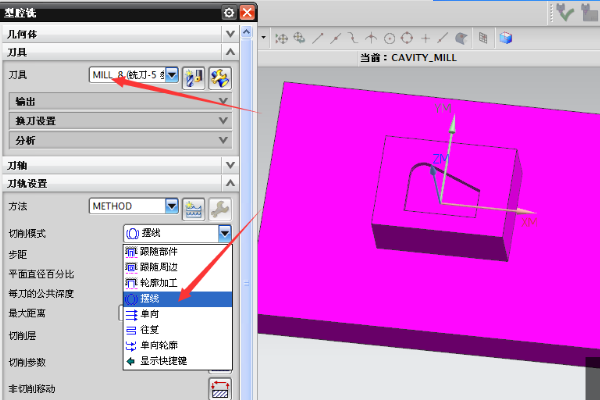

4、铣刀我们选择刚才创建的直径8的平头铣刀，切削模式选择摆线加工。

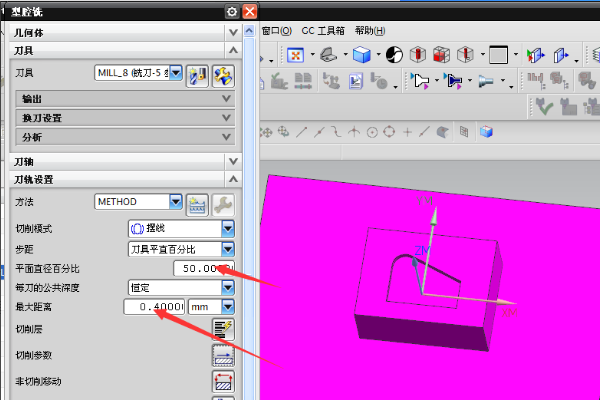

5、步距选择：刀具平直百分比，百分比50，每刀公共深度为恒定0.4mm。

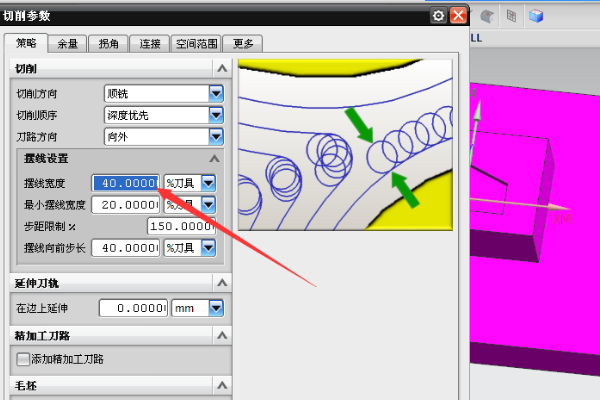

6、切削参数设置中，摆线宽度必须大于最小摆线宽度，并且不大于步距，采用顺铣，向外的切削方式。

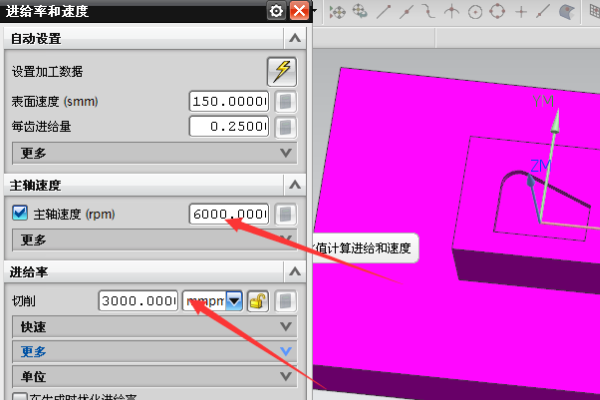

7、设置进给率和速度。

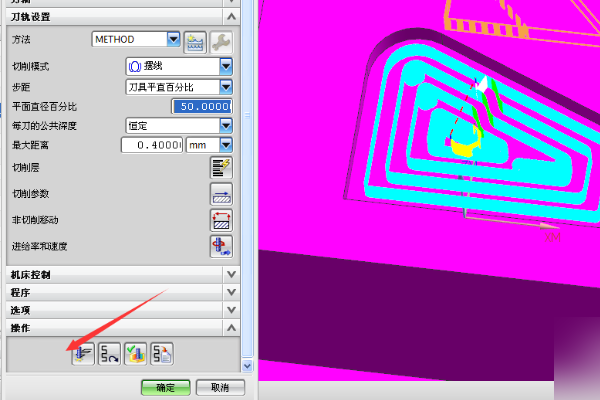

8、点击生成刀轨，生成如图所示的刀路，完成摆线加工刀路即可。

9、然后即可在每段开头显示每把刀加工深度了，如图所示代表已经显示了每把刀加工深度。

扩展资料

一般指工件上已加工表面和待加工表面间的垂直距离。（back engagement）对于圆柱体工件的切削加工，指是的已加工表面和待加工表面的直径差的1/2，即单边切削深度。

在进给运动方向测量。把“每分钟进给量”换算成“每转进给量”得到的是进刀量。切削宽度等于切削刃的工作长度。在主偏角为90度时切削宽度=切削深度。

硬车加工会产生一定的切削应力，但切削应力不大，对于此型号的轴承，其外圈的变形量在微米级，车削应力可忽略不计，用硬车代替粗磨可提高加工效率。

切削三要素中切削速度和进给速度一定时，不同的背吃刀量下硬车时产生的切削应力存在差异，对于试验轴承外圈，背吃刀量为0.1mm 时切削应力最大，导致零件的变形量最大。因此，选取合适的切削参数会降低硬车时的切削应力。

硬车产生的应力变形在微米级，试验中背吃刀量最大已达到0.5 mm，其产生的应力变形与背吃刀量为0.05 mm 的变形量相比，均在微米级，差别不大，说明应力变形与加工方式有很大关系。

车加工依靠刀具的刀尖切削，只要保证刀尖锋利，其切削产生的应力变形会很小，在考虑加工工艺余量时，变形量可忽略不计。

有ug高手知道加工模块刀轨可以只显示切削路径不显示快速移动的路径吗？

你好，我来为你解答这个问题！你这个想法跟pm里面有单独的按钮，在ug里也可以实现，就是找到设置刀路颜色的选项.把快速移动的颜色设置成与背景一样的颜色，这样就不显示快速移动的路径了！望采纳，顺便帮我的帮人精神点个赞，谢谢！

ug刀轨设置方法method这些有什么用

设置刀路模板和刀具库目的:根据车间现状建立自己需要的刀具库和程序模板. 创建刀库：复制文件 D:\program files\UGS\NX8.0\MACH\resourse\template_part\metric\mill_feature.prt 2.粘贴文件在原目录下，然后在文件上右单击，选择【属性】，弹出对话框，取消选中【只读】复选框，然后单击【确定】按钮。 3.更改文件名（如：1.prt）,不改变后缀。 4.打开 UG 软件。打开 1.prt 文件。 5 进入加工模块，在操作导航器的空白处单击鼠标右键，在弹出的快捷菜单中选择【机床刀具视图】命令，操作导航器显示为道具类型。 6
