solidworks工程图不显示图层

软件 2026-07-28

具体步骤如下：

1、直接在文件夹里面找到要改名的零件。

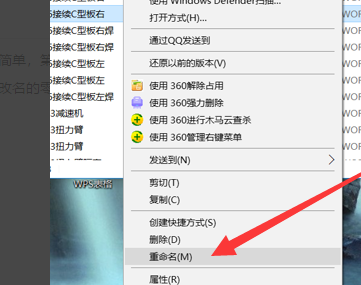

2、然后右击就可以找到重命名的选项。

3、重新浏览一下改了名的文件。

4、打开零件图，然后点击上面的里另存为。

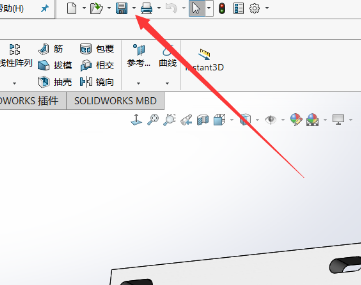

6、之后另存为的时换一个名字，即可解决问题。

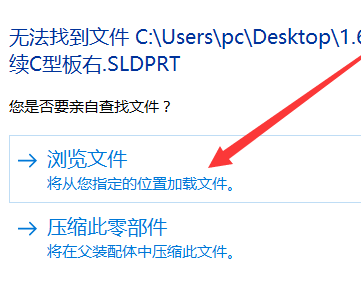

很明显你这个是工程图与模型链接断开你是否是在打开的一瞬间看到视图打开以后就看不到了！？多半是你把该工程图的模型文件移动了位置！解决方法：你从软件里打开工程图，在打开的对话窗口右下有个参考你点参考链接工程图模型的位置打开即可！

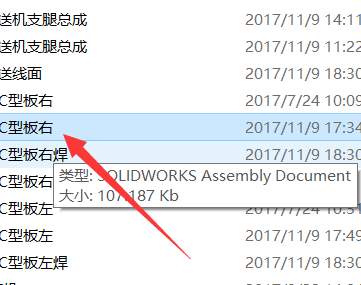

在solidworks中点【打开】，点中工程图文件，然后先不要点【打开按钮】，点【参考：】 2，然后双击参考的文件零件名称，找到已经改名后的那个零件：确定，后打开即可。

solidworks2020图层功能打不开，首先打开SolidWorks2020软件:然后单击菜单栏顶部中间的“选项”:接着单击默认模板:在依次打开零件、装配体、工程图模板后面大浏览位置。然后，重启软件，在打开图纸试试

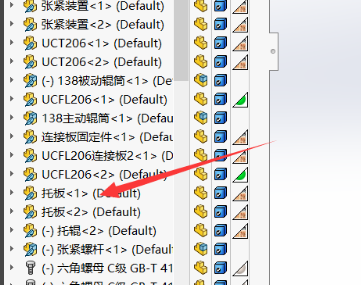

我也经常遇到这种情况，我用的方法就是：先按一下重新建模按钮键刷新一下，如果还是没有就在左边的设计树里面右键点击相应的视图，选隐藏，然后再按重新建模按钮刷新一下，再右键点击，选显示就OK啦
