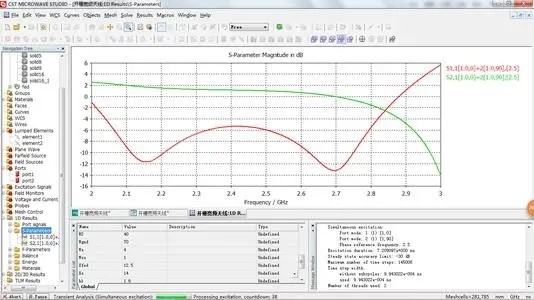

CST中S参数SZmax（1）， SZmin(2)是什么意思

电脑 2022-07-02

S参数就是端口的传输、反射系数，S21表示正向传输系数，S11表示输入反射，S22表示输出反射，S12表示反馈，具体意义可以参考微波相关书籍，而且几乎任何有关微波的书籍上都有详细的关于S参数的解释

cst2020如何定义s参数幅度：然后在sweep中对a进行1、2、3扫描。

S参数端口的传输、反射系数，S21表示正向传输系数，S11表示输入反射，S22表示输出反射，S12表示反馈，具体意义可以参考微波相关书籍，而且几乎任何有关微波的书籍上都有详细的关于S参数的解释。

S参数例子：

Ur1 = S11 Ui1 + S12 Ui2。

Ur2 = S21 Ui1 + S22 Ui2。

Ui1，Ui2，Ur1，Ur2：分别是端口1和端口2的归一化入射电压和反射电压。

S11：端口2匹配时，端口1的反射系数。

S22：端口1匹配时，端口2的反射系数。

S12：端口1匹配时，端口2到端口1的反向传输系数。

S21：端口2匹配时，端口1到端口2的正向传输系数。

S 参数（散射参数）用于评估 DUT 反射信号和传送信号的性能。S 参数由两个复数之比定义，它包含有关信号的幅度和相位的信息。

S参数不管是场强比还是能量比，用dB表示都是相同的，如果用场强是20log（），如果用能量10log(),但是场强的平方是能量，所以两者是相等的。

min是minute的缩写，意思为分钟或者是最小值。min在数学学科里面，是指在一个区间内最小数。例如Fmin≤F≤Fmax。min还主要用在数学表达式的单位中，是分钟的单位。

只说一下hfss吧，菜单栏hfss--result---solution data 或者直接点击工具栏里的如下图标

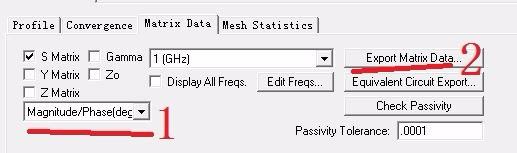

弹出如下对话框

一般默认勾选S Matrix（s矩阵），1处选格式，幅度/相位或者实部/虚部，

点2处导出矩阵，可以选择格式比如tab之类。
