高强高性能混凝土的主要技术性质有哪些？

电脑 2023-02-01

高强高性能混凝土的主要技术性质有哪些

高强高性能混凝土的主要技术性质有： 1. 化学收缩由于水泥水化产物的体积小于反应前水泥和水的总体积，从而使混凝土出现体积收缩。这种由水泥水化和凝结硬化而产生的自身体积减缩，称为化学收缩。其收缩值随混凝土龄期的增加而增大，大致与时间的对数成正比，亦即早期收缩大，后期收缩小。收缩量与水泥用量和水泥品种有关。水泥用量越大，化学收缩值越大。这一点在富水泥浆混凝土和高强混凝土中尤应引起重视。化学收缩是不可逆变形。 2. 干缩湿胀因混凝土内部水分蒸发引起的体积变形，称为干燥收缩。混凝土吸湿或吸水引起的膨胀，称为湿胀。在混凝土凝结硬化初期，如空气过于干燥或风速大、蒸发快，可导致混凝土塑性收缩裂缝。在混凝

什么叫高性能混凝土

高性能混凝土是一种新型高技术混凝土，采用常规材料和工艺生产，具有混凝土结构所要求的各项力学性能，具有高耐久性、高工作性和高体积稳定性的混凝土。

高性能混凝土以耐久性作为设计的主要指标，针对不同用途要求，对下列性能重点予以保证:耐久性、工作性、适用性、强度、体积稳定性和经济性。为此，高性能混凝土在配置上的特点是采用低水胶比，选用优质原材料，且必须掺加足够数量的掺合料（矿物细掺料）和高效外加剂。

高性能混凝土的发展：

1950年5月，NIST和ACI首次提出了高性能混凝土的概念。但到目前为止，各国对高性能混凝土的要求和含义完全不同。

美国工程技术人员认为，高性能混凝土是一种易于浇注、捣实、不离析，能长期保持高强度、韧性和体积稳定性，在恶劣环境中使用寿命长的混凝土。根据美国混凝土协会的规定，这种混凝土不一定需要很高的抗压强度，但仍需达到55MPa以上，并需要具有很高的耐化学腐蚀性或其他性能。

以上内容参考：百度百科—高性能混凝土

混凝土的主要技术性质有哪些？它们对混凝土的使用有什么意义？

1，混凝土最主要的技术指标是强度等级，直接影响构件的承载要求（钢筋强度是必不可少的哦） 2，另外的技术指标有颗粒级配，如普通混凝土用2~4的石子，细石混凝土用1~2的石子，多用于泵送混凝土。 3，含泥量。砂石的含泥量直接影响混凝土的强度。直接影响结构的强度。所以砂石要干净，含泥量不得超标。 4，混凝土的水灰比。混凝土在搅拌时掺水量一定要按配比设计进行严格控制。水灰比同样影响强度。 5，搅拌时间也很重要，搅拌要均匀，一般时长在3~5分钟为宜。

混凝土的性能

混凝土的性能主要有抗渗性、抗冻性、抗侵蚀性等等。

1、抗渗性

抗渗性是指混凝土抵抗压力水(或油)渗透的能力。

2、抗冻性

混凝土的抗冻性是指混凝土在使用环境中，经受多次冻融循环作用，能保持强度和外观完整性的能力。

3、抗侵蚀性

环境介质对混凝土的侵蚀主要是对水泥石的侵蚀，通常有软水侵蚀，酸，碱，盐侵蚀。

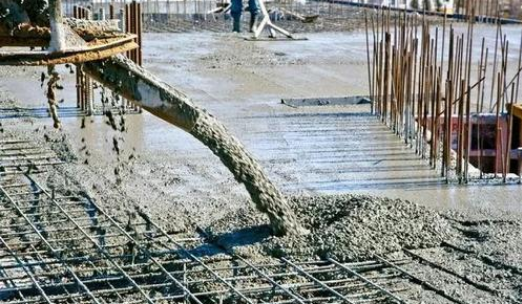

混凝土浇筑注意事项：

1、混凝土入模，不得集中倾倒冲击模板或钢筋骨架，当浇筑高度大于2M时，应采用串筒，溜管下料，出料管口至浇筑层的倾落自由高度不得大于1.5M。

2、混凝土必须在5小时内浇筑完毕（从发车时起），为防止混凝土浇筑出现冷缝（冷缝：指上下两层混凝土的浇筑时间间隔超过初凝时间而形成的施工质量缝），两次混凝土浇筑时间不超过1.5小时，交接处用振捣棒不间断的搅动。

3、浇筑过程中，振捣持续时间应使混凝土表面产生浮浆，无气泡，不下沉为止。振捣器插点呈梅花形均匀排列，采用行列式的次序移动，移动位置的距离应不大于40CM。保证不漏振，不过振。

4、浇筑梁板混凝土时，先浇筑梁混凝土，从梁柱节点部位开始，保证梁柱节点部位的振捣密实，在用赶浆法循环向前和板一起浇筑，但不得出现冷缝。

5、混凝土浇筑快要完成时，应估算剩余混凝土方量和剩混凝土量，联系搅拌站进行合理调度。

以上内容参考百度百科-混凝土浇筑；百度百科-混凝土浇筑

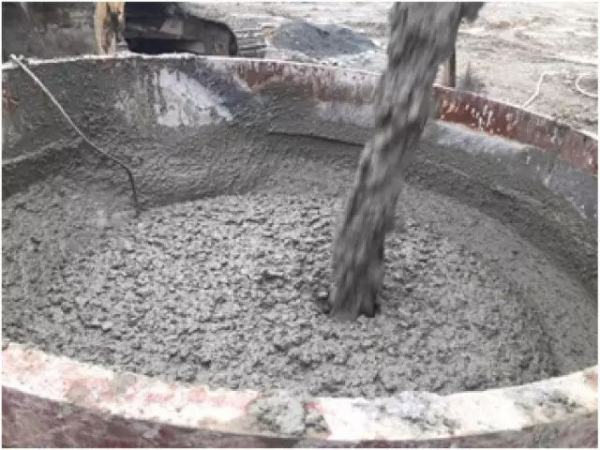

混凝土拌合物的主要技术性能有哪些

混凝土中各种组成材料按比例配合经搅拌形成的混合物称为混凝土的拌合物，又称新拌混凝土。混凝土拌合物易于各工序的施工操作(搅拌、运输、浇筑、振捣、成型等)，并获得质量稳定、整体均匀、成型密实的混凝土性能，称为混凝土拌合物的和易性。和易性是满足施工工艺要求的综合性质，包括流动性、黏聚性和保水性。流动性是指混凝土拌合物在自重或机械振动时能够产生流动的性质。流动性的大小反映了混凝土拌合物的稀稠程度，流动性良好的拌合物，易于浇筑、振捣和成型。黏聚性是指混凝土组成材料间具有一定的凝聚力，在施工过程中混凝土能够保持整体均匀的性能。黏聚性反映了混凝土拌合物的均匀性，黏聚性良好的拌合物易于施工操作，不会产生分

标签：理工学科建筑资格考试硬件混凝土
