怎么用图纸上的坐标定位

怎么快速准确定位CAD图_cad快速定位到图形

当我们收到一张新绘制的CAD图纸的时候，在进行查看的过程中如果需要知道某一个点的座标，那就需要快速定位到图纸中的某一个坐标点的位置，具体操作方法如下；

启动软件，在左侧选择【文件】-【打开】，选择需要编辑的CAD图纸。

切换到【查看器】选项卡，在工具区域找到显示点功能，将鼠标放在上面可以查看到该功能的作用。查找点：在绘图中查找给定坐标点，并将其显示视窗中心。

接下来，在弹出的“显示点”对话框中，输入“X、Y、Z”轴坐标位置，然后点击“显示”即可快速定位到该坐标。

施工图纸xy坐标怎么看

施工图纸看xy坐标需要找到X轴的0点坐标。

1、首先，打开图纸，查看图纸右下角信息，获得未定义尺寸单位，找到X轴的0点坐标。

2、尺寸即这条线到X轴0点坐标的距离，找到Y轴的0点坐标，可识别出距离Y轴0点坐标的长度。

施工图：

1、施工图，是表示工程项目总体布局，建筑物、构筑物的外部形状、内部布置、结构构造、内外装修、材料作法以及设备、施工等要求的图样。

2、施工时，工人所依据的图样，这通常比设计图样要更详细，包括了图与说明（材料使用、施工方法标注）。

建筑平面图纸：

1、建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

2、作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的。

3、看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了。

怎么在CAD图纸中获取某个点的地理坐标位置？

在CAD编辑器软件中，我们可以任意选择调用“ID坐标查询命令”的三种方法：

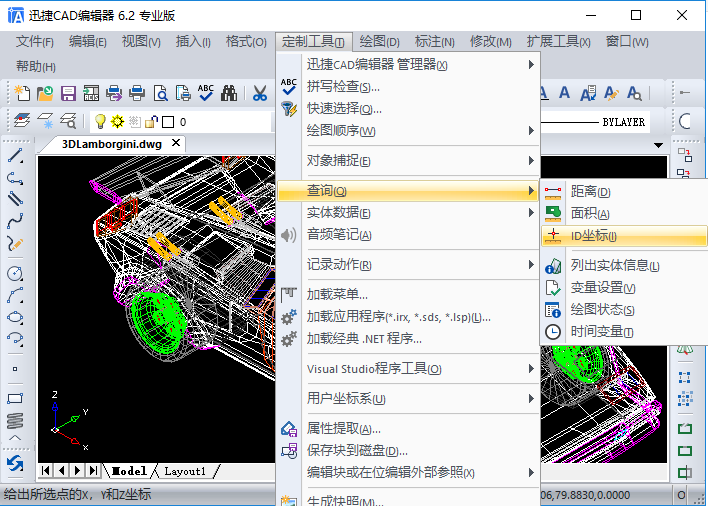

菜单栏：点击“定制工具”-“查询”-“ID坐标”菜单选项。可以查询某点在对应坐标系中的坐标值，即给出所选点的X,Y,和Z坐标。

工具选项板：或是点击“查询”工具选项版中的“ID坐标”图标选项。可以查询某点在对应坐标系中的坐标值，即给出所选点的X,Y,和Z坐标。

命令行：或是在命令行中输入查询具体位置坐标的命令快捷键“IDPOINT/ID”，可以查询某点在对应坐标系中的坐标值，即给出所选点的X,Y,和Z坐标。

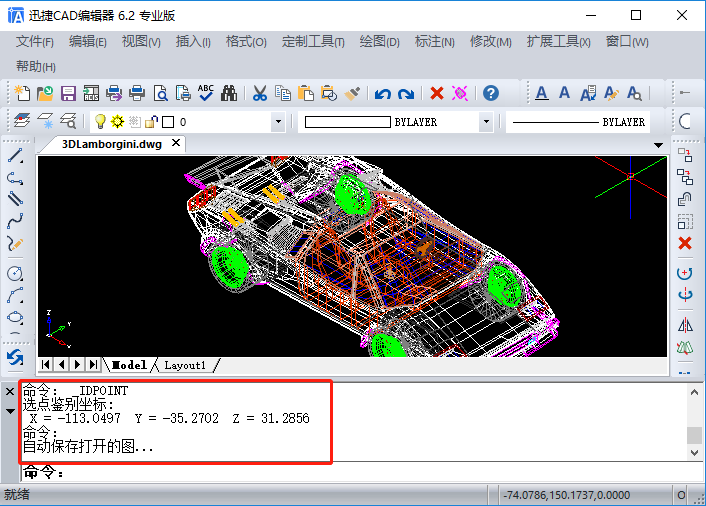

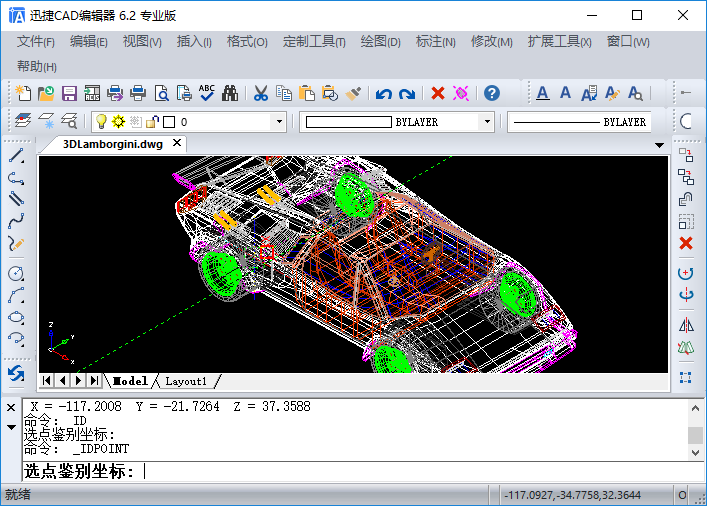

这时候命令框中会显示出“选点鉴别坐标：”命令，我们移动光标在绘图框中选择具体需要查询坐标的位置。

如何查询CAD图纸中具体位置的坐标命令显示：

CAD使用教程：CAD如何确定点的坐标

操作设备：戴尔电脑

操作系统：win10

操作软件：CAD2017

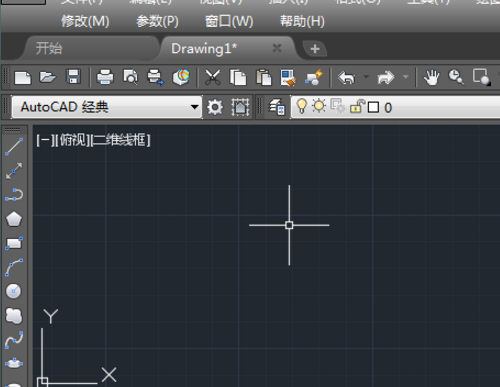

1、首先需要将CAD这款软件打开，进入到CAD的操作界面。

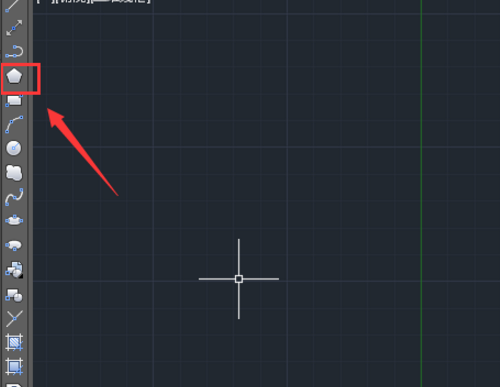

2、打开CAD之后我们在工具区里找到多边形选项。

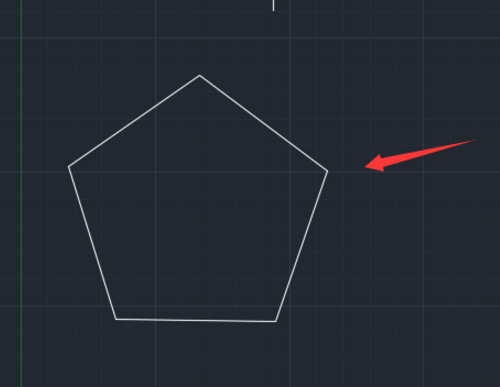

3、选择多边形选项在绘图区里绘制一个五边形。

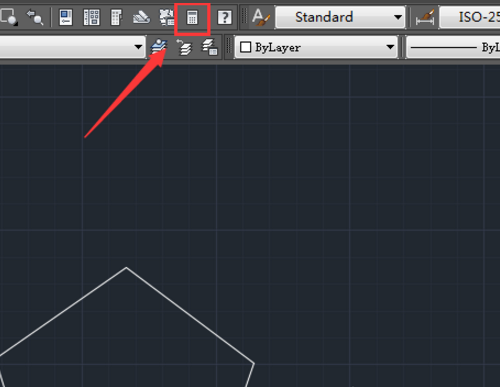

4、绘制好五边形之后我们在上面的快捷区里找到计算器选项。

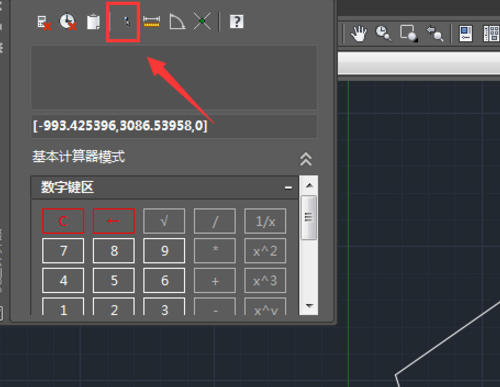

5、点击计算器选项，在弹出的对话框内找到获取坐标选项。

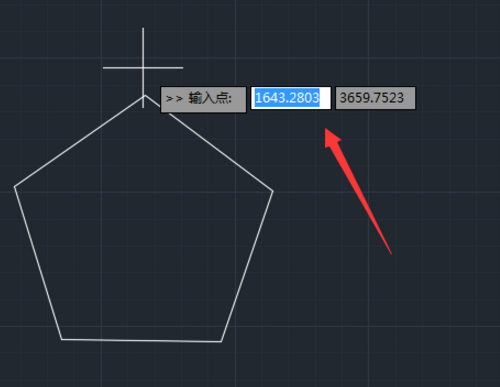

6、点击获取坐标选项，在绘图区里就会提示我们指定点。

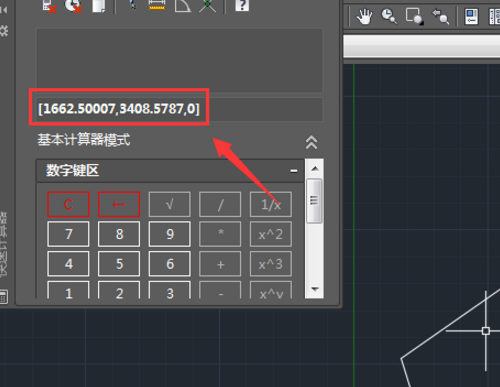

7、选择五边形上的点，然后在计算机对话框内就可以确定点的坐标了。

怎样根据图纸上的坐标进行放线定位

识图是前提，知道某个位置有某道工序，相关构件的尺寸（截面尺寸，高程）。 需要全站仪,水准仪,铅垂仪.墨斗，7.5m卷尺，50/30m大尺,红铅笔等。 首先,在CAD上定好控制线，点出关键控制点坐标。（控制线根数根据尺长定，方便用小尺拉） 接着，全站仪打出控制点，墨斗连接点成控制线。 然后由控制线分出建筑构件（通常是墙柱及梁投影位置）的边线。 以上是平面。（经纬仪很少见，全站仪打90°不如经纬仪精准。） 根据甲方给的已知高程（绝对高程）及建筑物高程（绝对高程），转成自己用的高程（相对高程），以方便使用为前提（水准仪能看到，塔尺......） 再看图纸，打自己想要的平水，用铅笔在钢筋或者混凝土或者
