Creo非实体模型如何切除

Creo如何切除这个部分？

这个切除可以使用混合，扫描混合等命令实现，甚至可以先绘制曲面，最后再用实体化进行切除，方法比较多，你可以任选一个去做，个人建议使用曲面加实体化，这个操作可以做的更到位。

creo2.0怎么把一个零件分割成两个独立的零件

Creo具备互操作性、开放、易用三大特点。在产品生命周期中，不同的用户对产品开发有着不同的需求。其中把一个零件分割成两个独立的零件方法为：

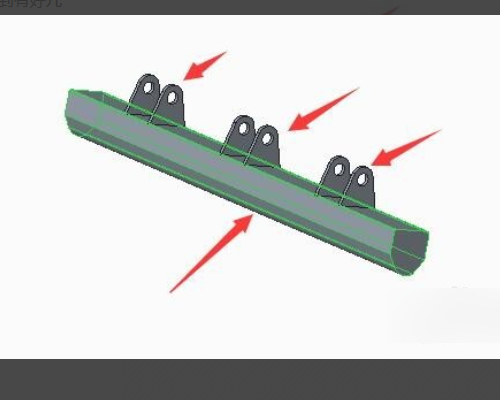

1、在这个模型中，通过选择，可以看到有好几个不同的零件。

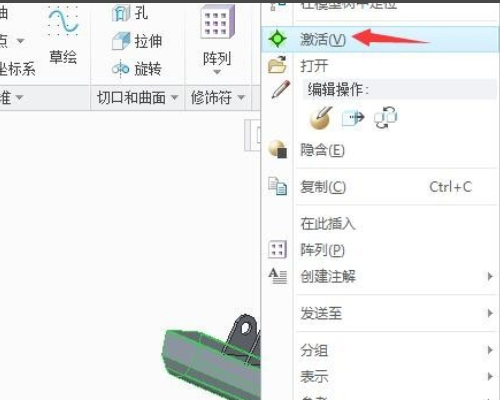

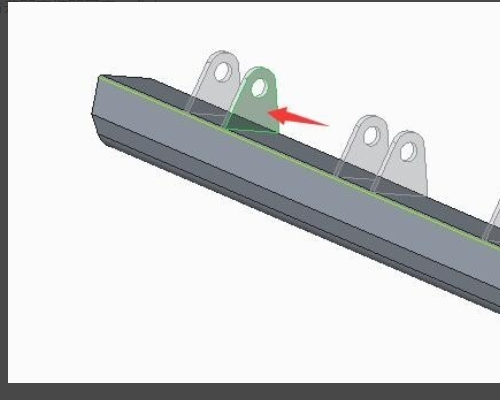

2、首先将大的零件激活，选中零件，右键选择激活。

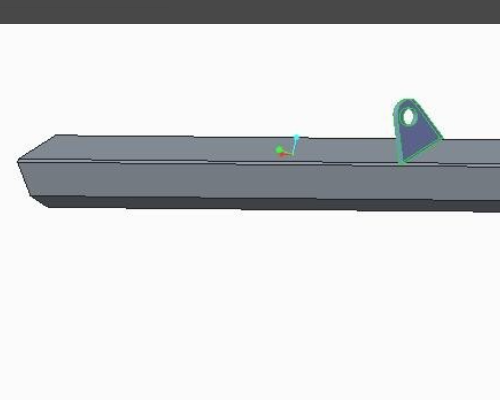

3、接着选中要合并的零件的其中一个面。

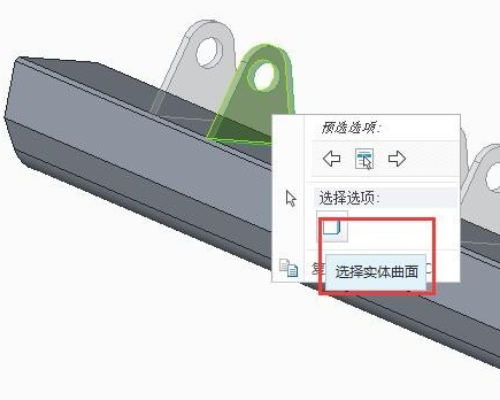

4、然后按右键，选择实体曲面，将这个零件的表面选中。

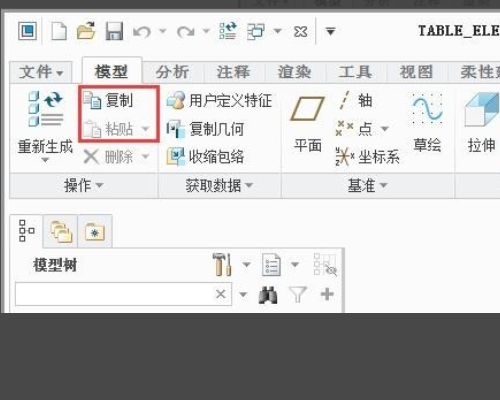

5、直接复制，粘贴（键盘快捷键完成）。

6、然后将复制出来的面实体化，即可将两个两件合并。

注意事项：

reo的推出，正是为了从根本上解决这些制造企业在CAD应用中面临的核心问题，从而真正将企业的创新能力发挥出来，帮助企业提升研发协作水平，让CAD应用真正提高效率，为企业创造价值。

creo如何剖切

Creo创建剖切也就是常说的创建剖面，在零件和装配环境下有不同的指令位置：

零件环境：

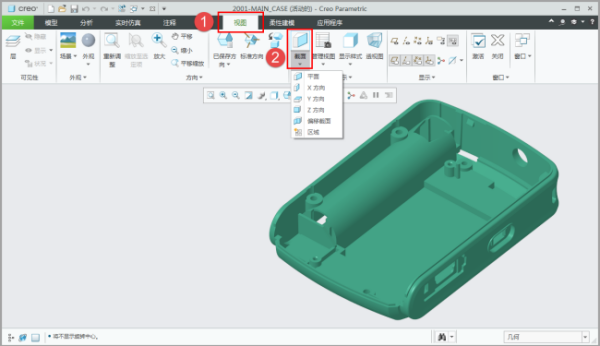

先切换到视图选项卡，点击截面即可创建剖面。

视图——截面

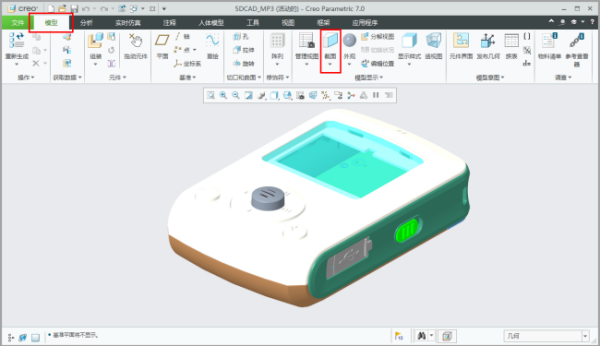

组件环境：

无需切换选项卡，直接在默认的模型选项卡下点击截面即可创建剖面。

模型——截面

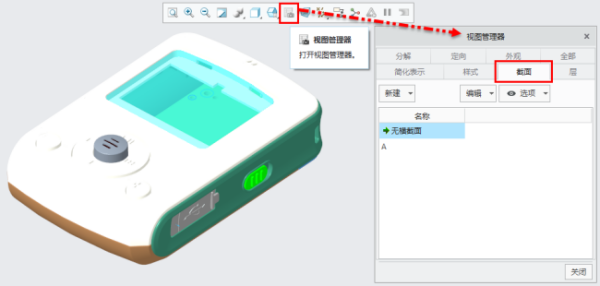

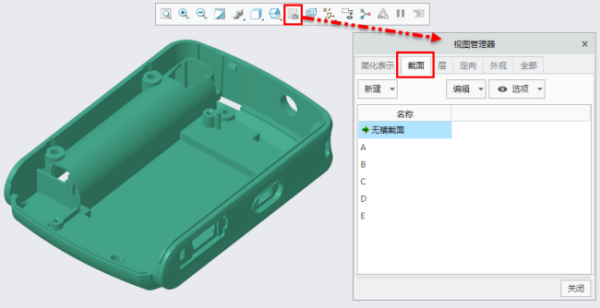

还可以从视图管理器启动截面指令，来创建剖面。

零件——视图管理器——截面

组件——视图管理器——截面

创建剖面有以下几种方式：

1、平面

2、X方向

3、Y方向

4、Z方向

5、偏移截面

6、区域

截面的6种创建方式

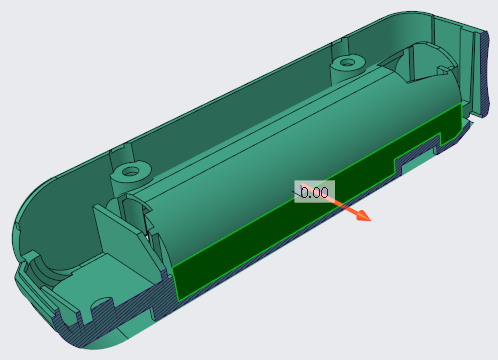

第一种平面，需要手动选择一个平面来创建剖面。

选择一个实体平面创建剖面

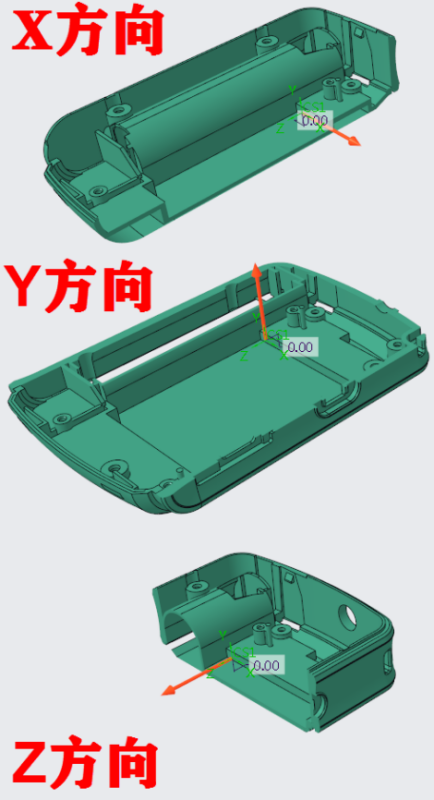

第二、三、四种，x、y、z方向，是基于默认坐标系的三个轴向

x、y、z方向截面

第五种偏移截面，其实就是草绘剖面

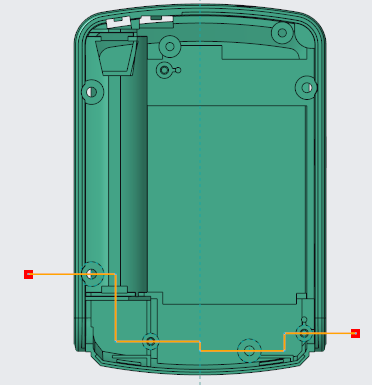

选择一个平面作为草绘平面，草绘剖面线路径

草绘剖面线

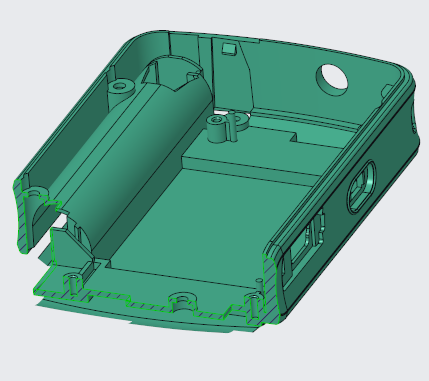

偏移截面生成效果：

草绘剖面

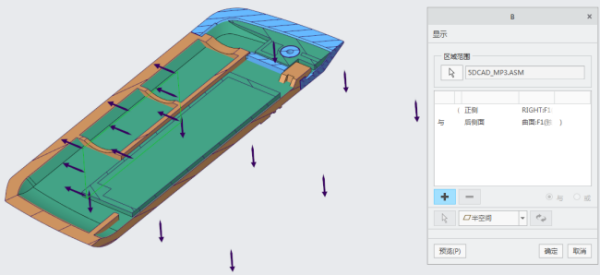

第六种区域，可以理解为空间剖面。

区域定义

可以选择两个平面，然后用或、和的不同关系来确定显示的区域。

请问高手，proe中如何切除实体 谢谢

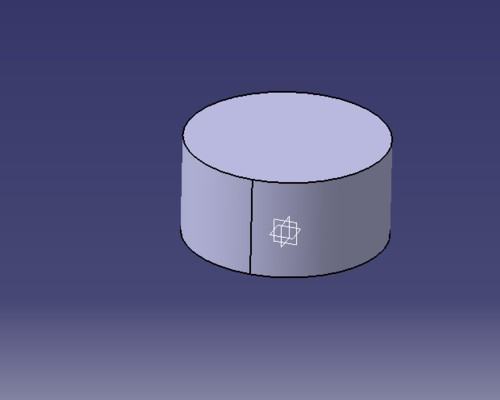

1.创建一个CATIA实体部分，它可以创建任何形状副本。

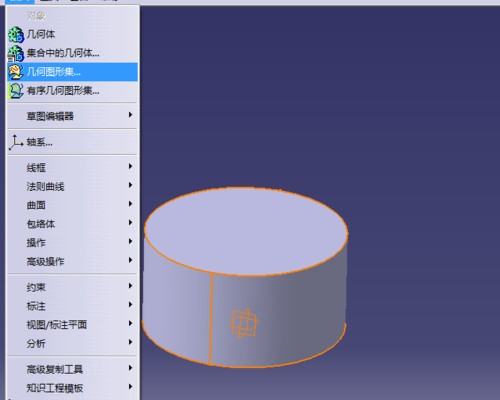

2.去“创造形状设计”模块(“线框和表面设计”模块也可以),然后选择“插入”“组几何形状”,输入名字,然后确认。

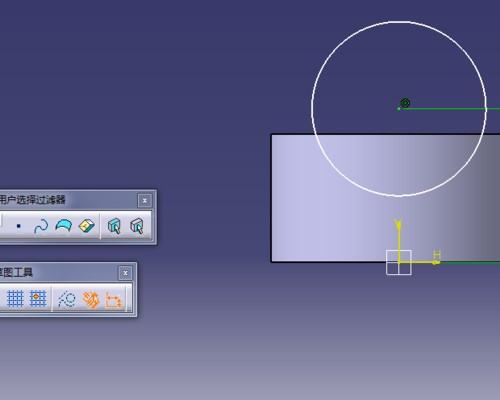

3，选择目标“小圈圈”，单击素描，画出任意形状，然后退出草图，选择的曲面工具栏，弹出窗口（对话框），选择长度设置。

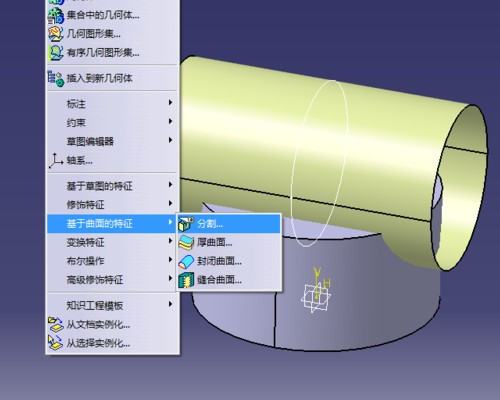

4，输入“部分设计模块”，首先选择几何，单击右键，然后单击“自定义工件对象”，然后选择“插入”工具栏——“基于表面的特征”，“削减”——选择模型表面的图标“拉伸”——选择切削方向并确定。

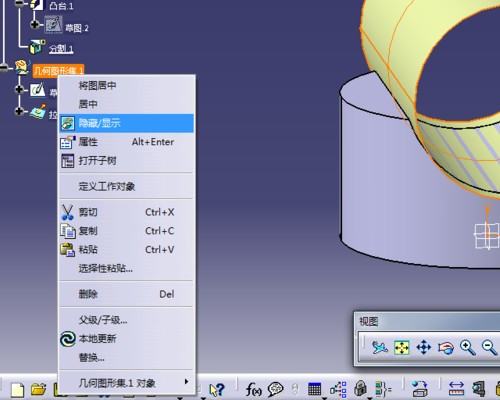

5．ect几何设置，然后右键单击隐藏／显示。

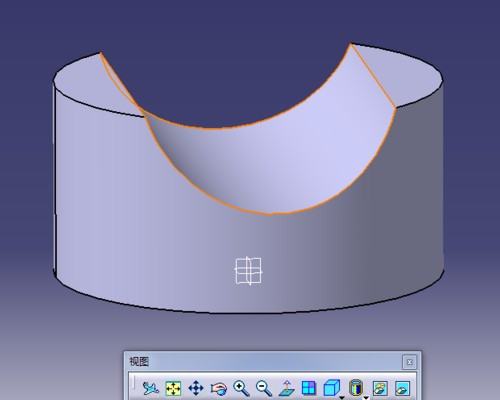

6．完整的切割和建模，如下列图所示。

求creo3.0模型分割

将你目前的零部件按照你需要拆分的个数复制多份，然后每一份单独切除不需要的部分后转换为钣金。CREO目前没有UG一样拆分体的功能，只能采用笨办法。
