CAD草图转sw 6624 点超出造型范围

软件 2025-02-01

SolidWorks怎么打开cad时6 点超出造型范围. 1 实体不能输入

我刚刚也碰到楼主的问题了，好巧。我是这样解决的：

先CAD清理了以下不需要得块图层什么的；把块打散掉
之后我是用的sw2012版本，把要转换的CAD图w另存为2004版本的dwg格式图纸
为了以防万一 = = 我把原来的cad图缩小了20倍，然后再用sw打开cad图长度单位改成mm，再次打开就没出现点超出范围的情况了

楼主可以试试看

CAD文件加入到Solidworks草图中尺寸变大了？

CAD文件加入到Solidworks草图中尺寸变大了，是设置错误造成的，解决方法如下：

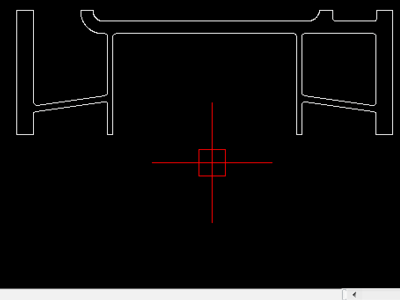

1、首先，在Cad中将需要建模的图形绘制好，以便用于导入。

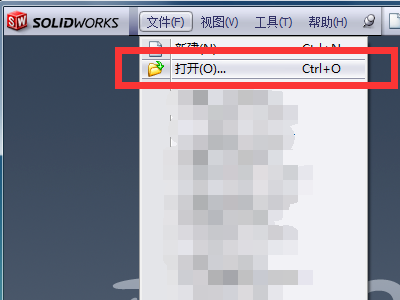

2、然后，打开solidworks。选择-“文件”-“打开”命令。

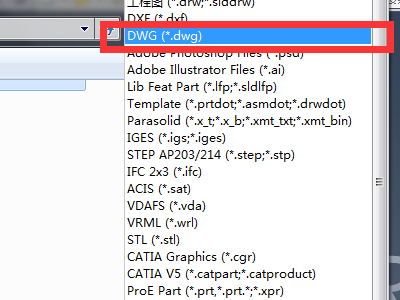

3、在弹出的选项卡中，选择，打开的文件类型为dwg。并选中要导入的cad图形。

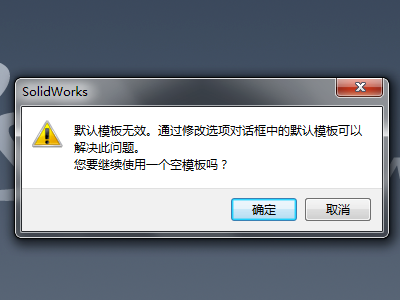

4、这时，solidworks会提示：是否使用空模板？选“是”就使用空模板，也可以选择“否”，然后自己指定一个模板。

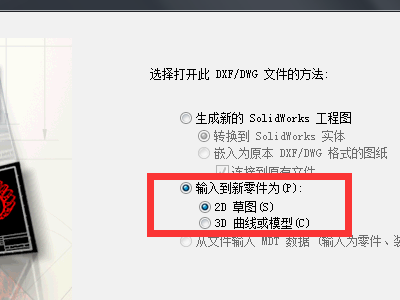

5、然后会提示：打开dwg文件的方法，这里选择：“输入到新零件”-“2d草图”。

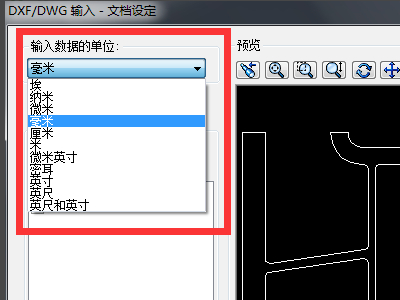

6、选择“下一步”，选择“输入数据的单位”为毫米。然后点击“完成”。

7、这时会进行导入，等待一会就可以了。

CAD二维图型为什么不能复制到SolidWorks

因为你复制的CAD图离CAD的坐标原点太远了，复制到solidworks后超出了solidworks的图纸范围，所以就复制不进去，复制前用ucs命令把坐标原点放在复制的图形上，就可以复制进去了！

cad图纸怎么转换成solidworks

1、打开solidworks软件以后，点击上面那黄色的打开按钮，打开要转换的cad图形文件
2、点击打开按钮后，出现打开窗口，在查找范围里面找到要转换的cad图形文件地址，在文件类型里面选择好cad图形文件的类型
3、选择好图形文件类型以后，cad图形文件出现在窗口，点击右下角的打开按钮打开图形
4、点击打开按钮后进入DXF/DWG输入窗口，选择输入到新零件，点击下一步按钮
5、进入工程图图层映射窗口，在左边选好要输入的图形的图层然后点击下一步按钮
6、进入文件设定窗口，在左上角把输入数据的单位设置为毫米，在选择输入尺寸，然后在选中输入此图纸到2D草图点击完成按钮
7、文件正在生成当中
8、图形生成后，点击特征里面的拉伸凸台按钮
9、进入拉伸凸台窗口，把终止条件设置为给定深度，在下面把深度设置好点击上面对勾
10、图形转换完成，点击上面的保存按钮，将图形保存起来。

solidworks 工程图设置成1:1后超出图纸界限怎么解决，我要的是1:1的也用a3的图纸，望高手指点

你有两种方法： 1、更改图纸由A3变A2，，，如下，右键点击图纸---属性---在标准图纸大小中----选择A2--确定 2、更改工程图设置比例为2：1或更小，方法如下，，左键点击视图---左侧的PropretyManager中选择--自定义比例，改为2:1。你的零件要是比A3图纸大，用1：1一定是放不下的，就算用A2的图纸格式也可以打印出A3图来，就是打印时选中“调整比例套合模式”，页面大小为A3。祝你成功。

标签：AutoCAD 信息技术 CAD制图 cad solidworks
