Adams如何对solidworks图做参数化分析

软件 2022-06-01

如何将solidworks文件加载到adams中进行运动分析仿真

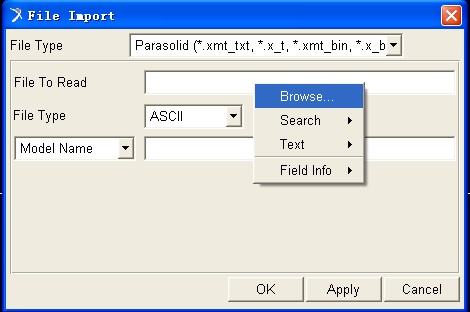

将solidworks文件存储为parasolidxt格式，然后打开adams，选择importafile，出现fileimport对话框，对话框中有filetype，点击右侧向下箭标，选择parasolid，filetoread的文本框，右击browse，选择你要导入的文件，填写molde name，确定即可。然后选择view菜单里面的model，即可以看到你导入的模型。

Solidworks内建的完整模型如何在ADAMS中进行运动仿真？

建议将Solidworks的文件另存为parasolid格式，之后将其import进入ADAMS就可以了，当然，Solidworks与ADAMS 之间也是有接口的，不过上述方法保险一些,之后再添加约束，做柔性体分析的话你还需要生成MNF文件导入模型中进行替换之后在进行仿真，不过如果只做运动学分析的话刚体的就OK了

怎样将建立solidworks参数化模型，以便导入到ANSYS中优化分析

Solidworks模型参数导入到Workbench优化过程

（基于Solidworks 2012 和ANSYS Workbench 12.0）

1. 将Solidworks模型参数化

修改英文名称：图1

尺寸驱动为参数：图2

首先将模型的特征名称和草图名称修改为英文名称，如将拉伸特征修改为lashen，草图特征修改为draft，如图1。

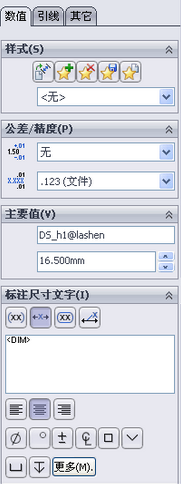

然后编辑要驱动为参数的尺寸，选中要编辑尺寸在其主要值一栏中修改第一项为DS_XX（切记DS与XX中一定要加上下划线，不然Workbench识别不了），如图2上的DS_h1，第二项是其主要值，编辑模型时已经修改好，在此不需修改。

2. 在WorkBench中使用参数

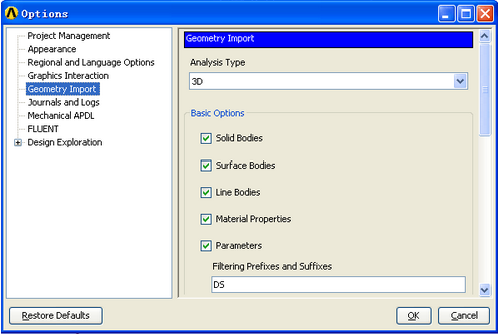

首先进入Workbench界面（不再赘述），选择Tools→Options，选中Geometry Import项，选中Parameters一栏，然后选择OK。

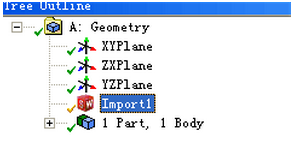

然后将Solidworks的模型导入到Workbench中，并进入DesignModel编辑模块，当导入模型后，选择Import1，在其属性栏中可以看到导入模型的参数（最后两栏），可以看到第一个参数前面没有方格，这就是因为没有加下划线的原因，第二个参数前就有方格，可以选中为参数。

至此，Solidworks模型的参数就顺利导入到了Workbench中，接下来就可以进行参数优化分析了。

如何把模型从solidworks导入adams

以2013版本为例，把模型从solidworks导入adams中的具体操作方法如下：

工具：电脑、2013版solidworks、2013版adams

步骤：

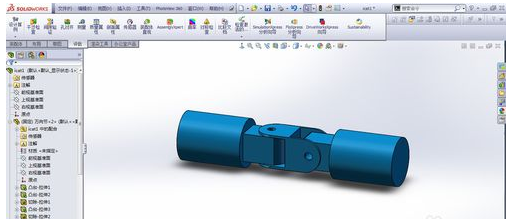

第一步：在solidworks环境下对自己的零件进行建模，并最后装配成一个装配体

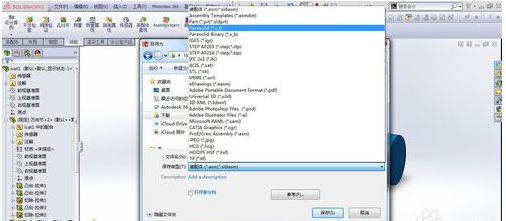

第二步：然后在[文件/另存为]，保存在自己指定的目录（英文目录）下，文件名自定义，注意保存格式为parasolid（*.x_t），点击确定

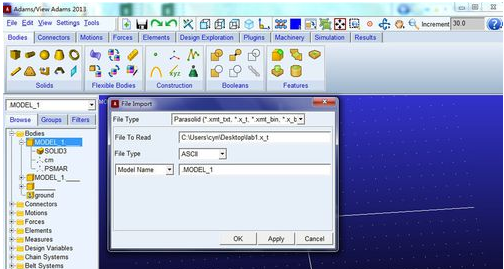

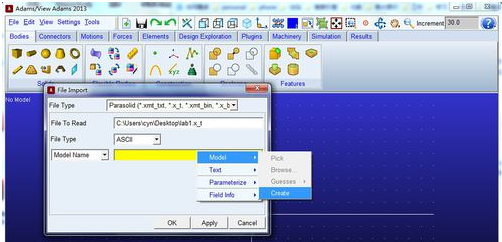

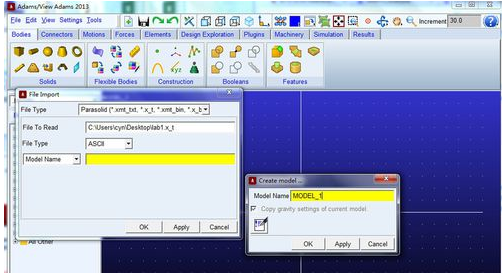

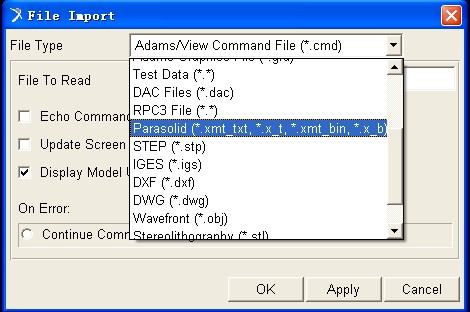

第三步：打开adams，进入界面后在菜单栏点击[file/import]，然后选择File Type为Parasolid(*.xmt_txt,*.x_t.....)，在File To Read中双击选择自己之前保存的目录（英文目录），File Type不用管，在Model Name右边栏目里右键，依次点击[Model/Create]，然后依次点击OK

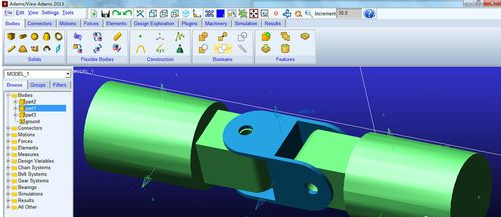

第四步：这样就成功把solidworks的装配体导入到adams中了

solidworks装配体文件导入到admas中后如何仿真，具体怎么做啊？

1.不论是单个零件还是装配体，都用solidworks保存成x_t格式（或者另存为x_t格式）。将输出的文件放到非中文路径下，比如D盘text文件夹下。 2.打开adams/view，选import a file，在路径里选择D盘text文件夹，点击ok。接下来在弹出的对话框里在file type处选择Parasolid开头的一项，在file to read里双击，选择第一步输出的文件，在model name里右键，依次选择MODEL，create，点击ok。这样就导入了，可以定义重新零件颜色。
