放大器U1A的输出信号为何出现了失真？失真对功能实现有影响吗？

直流声光控开关电路放大器U1A输出信号为何出现了失真?失真对功能实现有影响吗

由于放大器存在非线性失真（体现在内阻的非线性上），所以希望放大器的输出电阻尽量小，而负载（也就是下一级放大器的输入）电阻尽量大，逝大器的内阻远小于负载电阻，从而减少放大器本身带来的非线性失真。对功能实现有影响。

扩展资料：

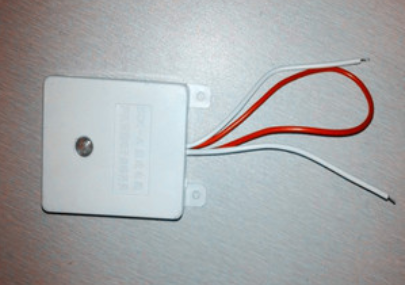

声光控开关必须同时具备两个条件，声光才起作用。从声光控开关的结构上分析，开关面板表面装有光敏二极管，内部装有柱极体话筒。而光敏二极管的敏感效应，只有在黑暗时才起到作用（可用液晶万用表测得数值）。

也就是说当天色变暗到一定程度，光敏二极管感应后会在电子线路板上产生一个脉冲电流，使光敏二极管一路电路处在关闭状态，这时在楼梯口等处只要有响声出现，柱极体话筒就会同样产生脉冲电流，这时声光控制开关电路就连通起作用。

用运放做放大电路为什么输出波形失真

当放大器的工作点选的太低，或太高时，放大器不能对输入信号实施正常的放大，可能出现下述三种情况：

1、截止失真。这种失真是因工作点取的太低，输入负半周信号时， 三极管进入截止区而产生的失真；对于固定偏置放大电路，一般通过减小电阻来提高静态工作点，从而消除失真[2]。

2、饱和失真。这种失真是因工作点取的太高，输入正半周信号时，三极管进入饱和区而产生的失真；对于固定偏置放大电路，一般通过增大电阻来降低静态工作点，从而消除失真[2]。

3、双顶失真。一般是因为输入信号幅度太大造成的，可通过减小输入信号或改变电路结构来消除失真。

扩展资料

波形失真

非线性失真亦称波形失真、非线性畸变，表现为音响系统输出信号与输入信号不成线性关系，由电子元器特性：曲线的非线性所引起，使输出信号中产生新的谐波成分，改变了原信号频谱，

包括谐波失真、瞬态互调失真、 互调失真等，非线性失真不仅会破坏音质，还有可能由于过量的高频谐波和直流分量烧毁音箱高音扬声器和低音扬声器。

按波形失真的不同情况，可分为幅度失真、频率失真、相位失真三种。对幅度不同的信号放大量不同称为幅度失真。对频率不同的信号放大量不同称为频率失真。对频率不同的信号，经放大后产生的时间延迟不同称为相位失真（或时延失真）。

参考资料来源：百度百科-失真

参考资料来源：百度百科-波形失真率

放大器截止失真和饱和失真的主要原因是什么？

截止失真：当Q点过低时，在输入信号负半周靠近峰值的某段时间内，晶体管b-e间电压总量小于其开启电压，此时，晶体管截止，因此，基极电流将产生底部失真。

饱和失真：当Q点过高时，虽然基极动态电流为不失真的正弦波，但是由于输入信号正半周靠近峰值的某段时间内晶体管进入饱和区，导致集电极动态电流产生顶部失真。

输入波形是正半周，输出波形是负半周，近峰值时，输出不再随输入波形变化，就是饱和失真。

输入波形是负半周，输出波形是正半周，近峰值时，输出不再随输入波形变化，就是截止失真。

扩展资料：

阻止放大电路失真的方法：

静态是指放大电路没有交流输入信号（ui=0）时的直流工作状态。静态时，电路中只有直流电源VCC作用，三极管各极电流和极间电压都是直流值，电容C1、C2相当于开路。

对放大电路进行静态分析的目的是为了合理设置电路的静态工作点，用Q表示。

即静态时电路中的基极电流IBQ、集电极电流ICQ和集-射间电压UCEQ的值，防止放大电路在放大交流输入信号时产生的非线性失真。

三极管工作于放大状态时，发射结正偏，这时UBEQ基本不变，对于硅管约为0.7V，锗管约为0.3V。

参考资料来源：

百度百科—放大电路

百度百科—饱和失真

百度百科—截至失真

多级电压放大器输出波形失真的原因

放大器输出电压波形失真的原因如下： 1. 工作点设置不是最佳，输出被单向截止削波失真，或单向饱和削波失真。 2. 输入信号电压幅度过大，输出电压波形失真。 工作点如何设置才是最佳，输入信号电压幅度的极限是多少，都是可以计算的。设计计算准确，输出电压就不会失真了。 祝你成功！

发现放大器输出波形失真，是否说明静态工作点一定不合适？为什么？

不一定是工作点不合适。 输入太大也会造成输出波形失真。
