精密空调安装大样图（CAD）

互联网 2024-04-09

求一套精密空调的图纸。

精密空调能需要什么空调？是要线路图？还是空调的布局图？布局图很简单，就画好尺寸，摆好位置就行了。

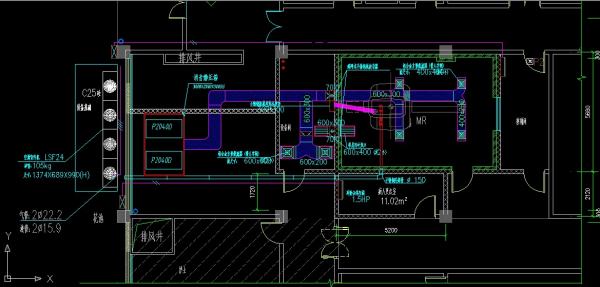

我这有个广州某医学院CAD图，给你看看吧。

用CAD如何画空调的安装图纸

你是设计还是施工？首先考虑建筑结构，适合使用宏哪种类型的空调。中央空调？VRV？柜机？壁挂机？还是天花机？其次需要计算每个房间的冷负荷，从而确定该房间空调机的数量及型号。然后空调布置的时候，分开摆放，能照顾到房间的各个角落就可以了。管道是什么？如果中央空调，就会有风管和水管；如果是分体机，那就是冷媒管和冷凝水管了。空调是一门专业，不是两句话就讲清楚的，呵呵，你可以加我为好友，有空多切磋切磋。

恒温恒湿精密空调安装方法步骤注意事项详细解答

　　空调产品能为我们保持一定的温度，但是大部分的空调对于湿度方面的调节都无能为力，所以相对应的现在市面上也出现了一款更加精密，设计更加人性化的空调产品，也就是下文举例的恒温恒湿精密空调了，关于它安装方法方面的知识以及相关方面的步骤注意事项都是值得大家学习了解的地方，有兴趣的朋友可以参考专业人士的建议来进行操作，相信可以收获到令人满意的效果，除此之外，为了避免不必要的损失和麻烦，大家在必要的时候也可以结合专业人士的建议进行操作。

　　一、准备工作

　　1、对于室外机安装位置应符合以下要求：

　　(1)地面或墙体要能承受机体的重量自振动;

　　(2)安装的部位要便于操作、调整与维修;

　　(3)外机运转时发生的噪音及冷(热)风、冷凝水不能影响他人的工作、学习和生活;

　　(4)外机周围不能有可燃性气体泄漏;

　　(5)外机尽可能安装于背明地方。

　　2、室内机安装位置应符合以下要来：

　　(1)避免太阳直射在机组上，远离热源;

　　(2)内机的进、出风口处，不应自障碍物。

　　测量内、外机之间的距离。内、外机之间距离应小于5米，大于5米应准备新的连接铜管。

　　测量内、外机之间位差。内、外机之间位差距离应小于3米，否则舍降低空调器的制冷能力，增大压缩机负荷，引起过载启动。

　　二、安装

　　1、确定内、外机位置后，立即安装好内机挂板，待外机与内机挂板安装牢固以后，再把连接管捋平直，查看管道是否有弯瘪现象;接下来应检查两端喇叭口是否有裂纹，如有裂纹，应重新扩口，否则会漏氟。最后，检查控制线是否有短路、断路现象，在确定管路、控制线、出水管良好后，把它们绑扎在一起并将连接管口密封好。过墙时应两个人在墙内、外配合缓慢穿出，避免拉伤;连接好管道与内、外机，并接好控制线。

　　2、排除管道和内机中的空气。方法是这样;(1)把连接好的外机接头拧紧(细)，用专用扳手松开截止阀门的阀杆1圈左右;(2)听到外机接头(粗)吱吱响声，30秒左右，用钣手拧紧(粗)接头;(3)松开(粗)管上戴止阀门的阀杆;(4)彻底松开(细)管上截止阀门的阀杆。这时空凋器排空结束。

　　3、用洗涤剂进行检漏，仔细观察每一个接头有无气泡冒出，验明系统确无泄漏后，旋紧阀门保险帽，即可开机试运行。

　　三、运行调试

　　1、空调器安装完毕，应辅设独立的空调器使用电源线路，家用分体式空凋的电源线一般有ф1.5-2(mm)2三股铜芯线。插座为220V、15A规格。

　　2、通电前位查一下电压，再用遥控器启动运行。室外机工作以后，检查运行电流是否与铭牌标注相一致，如小于铭牌标注的电流可视为氟利昂量少，不急于加氟，可继续观察管道接头处的结露或结霜情况。

　　3、任何一台分体空调器正常运行应符合下列条件：(l)低压压力4.9kg/cm2-5.4kg/cm2;(2)连接管只能结露，不能结霜;(3)运行电流与铭牌标注的是不相一致;(4)内机出风口温度符合要求，即夏天(12一16)℃;冬天(35-40)℃。室内温度，夏天25-28℃，冬天(18-23)℃。

　　上文我们为大家举例的是关于市面上一款设计比较人性化的空调产品，也就是恒温恒湿精密空调方面的安装方法介绍以及步骤和注意事项等等板块的详细细致解答，由此可以得知作为一款普通空调的改良产品，它不仅仅可以进行温度的控制，而且还可以在一定程度上调节湿度，从而模拟更加舒适的环境，除此之外，这款产品更多的是被应用在对于条件要求比较苛刻的生产或者工业领域，所以大家在选择的时候更是应该货比三家拟定合适合理的购置计划，尽可能收获到性价比优势突出的一款恒温恒湿精密空调。
