环路分析仪和频率响应分析仪的区别

电脑 2025-10-17

目前都有哪些仪器可以测量二端口网络的幅频特性

网络分析仪、频谱分析仪、示波器、频率响应分析仪。
1、网络分析仪：网络分析仪是一种专门用于测量电路参数的仪器，可以测量二端口网络的幅频特性、相频特性、群延迟等参数。
2、频谱分析仪：频谱分析仪是一种用于测量信号频谱的仪器，可以测量二端口网络的幅频特性。
3、示波器：示波器是一种用于观察电信号波形的仪器，可以通过测量信号的幅度来推导出二端口网络的幅频特性。
4、频率响应分析仪：频率响应分析仪是一种专门用于测量电路频率响应的仪器，可以测量二端口网络的幅频特性、相频特性等参数。

频谱分析仪和网络分析仪的区别是什么，它们用在什么方面

频谱仪主要用来观察各种调制信号（调幅、调频及脉冲调制等）的频谱，检查调制度及调制质量；测量各种信号源的单边带相位噪声；检查信号的谐波失真，寄生调制及非相干寄生调制；监视某一频率范围内无线电信号分布情况等。矢量网络分析仪,它本身自带了一个信号发生器，可以对一个频段进行频率扫描. 如果是单端口测量的话，将激励信号加在端口上，通过测量反射回来信号的幅度和网络分析仪相位，就可以判断出阻抗或者反射情况. 而对于双端口测量，则还可以测量传输参数.

频谱分析的工具

频谱分析仪等工具可较为方便的观察其频谱。
就量测信号的技术观之，时域方面，示波器为一项极为重要且有效的量测仪器，它能直接显示信号波幅、频率、周期、波形与相位之响应变化，目前，一般的示波器至少为双轨迹输出显示装置，同时也具有与绘图仪连接的IEEE-488、IEEE-1394 或RS-232 接口功能，能将屏幕上量测显示的信息绘出，作为研究比较的依据，但它仅局限于低频的信号，高频信号则有其实际的困难。频谱分析仪乃能弥补此项缺失，同时将一含有许多频率的信号用频域方式来呈现，以识别在各个频率的功率装置，以显示信号在频域里的特性。图1.说明方波在时域与频域的关系，此立体坐标轴分别代表时间、频率与振幅。由傅立叶级数(Fourier Series)可知方波包含有基本波(Fundamental Wave)及若干谐波(Harmonics)，信号的组合成份由此立体坐标中对应显示出来。低频时，双轨迹模拟与数字示波器为目前信号时域的主要量测设备，模拟示波器可量测的输入信号频率可达100 MHz，数字示波器有100 MHz 与400（或500）MHz 等多种。屏幕上显示信号的意义为横轴代表时间，纵轴代表信号电压的振幅，用示波器量测可得到信号时间的相位及信号与时间的关系，但无法获知信号失真的数据，亦即无法获知信号谐波分量的分布情况，同时量测微波领域(如UHF 以上的频带)信号时，基于设备电子组件功能的限制、输入端杂散电容等因素，量测的结果无可避免地将产生信号失真及衰减，为解决量测高频信号上述的问题，频谱分析仪为一适当而必备的量测仪器，频谱分析仪的主要功能是量测信号的频率响应，横轴代表频率，纵轴代表信号功率或电压的数值，可用线性或对数刻度显示量测的结果。

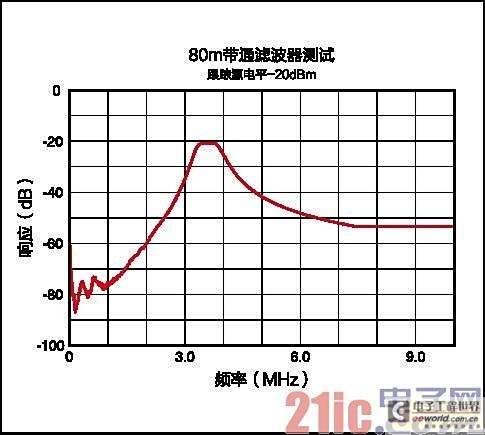

另外它的信号追踪产生器(Tracking Generator)可直接量测待测件DUT(Device Under Test)的频率响应特性，但它只能量测振幅无法量测相位。就高频信号领域观之，频谱分析仪是电子工程技术人员不可或缺的设备，对频谱分析仪工作原理的了解将有助于信号量测系统的建立及充分扩展其应用范畴。
频谱分析仪的应用领域相当广泛，诸如卫星接收系统、无线电通信系统、行动电话系统基地台辐射场强的量测、电磁干扰等高频信号的侦测与分析，同时也是研究信号成份、信号失真度、信号衰减量、电子组件增益等特性的主要仪器。

频谱分析仪和网络分析仪的区别

频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。现代频谱分析仪能以模拟方式或数字方式显示分析结果，能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。仪器内部若采用数字电路和微处理器，具有存储和运算功能；配置标准接口，就容易构成自动测试系统。网络分析仪一种能在宽频带内进行扫描测量以确定网络参量的综合性微波测量仪器。全称是微波网络分析仪。网络分析仪是测量网络参数的一
