单片机0到999秒表数码管显示程序和原理图

电脑 2022-06-04

用单片机实现3位数简易秒表的控制,计时范围为0-999s,并将计时时间在三位数码管上显示出来?

如果是作业(包括课程设计),请自己完成; 如果是项目,请私聊我。

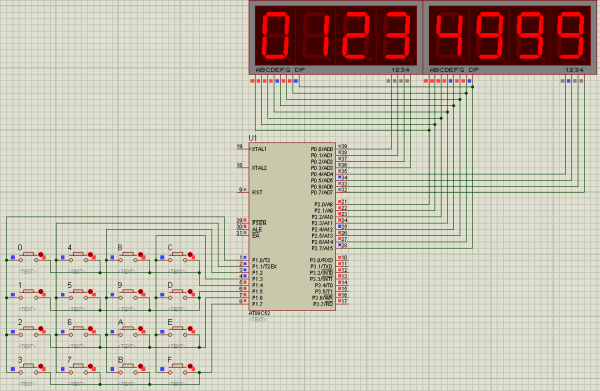

C51单片机:用数码管显示0到999的值。求c语言程序和原理图

#include

#define uchar unsigned char

uchar temp;

int key1,key,disbuf;// 此表为 LED 的字模 0 1 2 3 4 5 6 7 8 9 a b c d e f

unsigned char code LED7Code[] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71};

unsigned char ledx[8];

bit s0,s1;

void delay(uchar z)

{

uchar i,j;

for(i=0;i<120;i++)

for(j=0;j

}

void scan() //要是按键了,扫描键盘编码值

{

P1=0xF0;

delay(1);

temp=P1;

switch(temp)

{

case 0xe0: key1=0;

break;

case 0xd0: key1=1;

break;

case 0xb0: key1=2;

break;

case 0x70: key1=3;

break;

}

P1=0x0f;

delay(1);

temp=P1;

switch(temp)

{

case 0x0E: key=key1+0;

break;

case 0x0D: key=key1+4;

break;

case 0x0B: key=key1+8;

break;

case 0x07: key=key1+12;

break;

default : key=-1;

}

if((key1+1)&&(key+1)) disbuf=key;

}

void ejjc() //判断是否按键

{

P1=0xF0;

if(P1!=0xF0) { scan();s0=1;}

else { s0=0; s1=1;}

}

void main()

{

uchar i;

while(1)

{

ejjc();

if(s0==1 && s1==1)

{

s0=0;s1=0;

for(i=0;i<8;i++)

{ ledx[i]=ledx[i+1]; ledx[8]=disbuf; }

}

P0=0xff;

P2=LED7Code[ledx[0]];

P0=0xfe;

delay(5);

P0=0xff;

P2=LED7Code[ledx[1]];

P0=0xfd;

delay(5);

P0=0xff;

P2=LED7Code[ledx[2]];

P0=0xfb;

delay(5);

P0=0xff;

P2=LED7Code[ledx[3]];

P0=0xf7;

delay(5);

P0=0xff;

P2=LED7Code[ledx[4]];

P0=0xef;

delay(5);

P0=0xff;

P2=LED7Code[ledx[5]];

P0=0xdf;

delay(5);

P0=0xff;

P2=LED7Code[ledx[6]];

P0=0xbf;

delay(5);

P0=0xff;

P2=LED7Code[ledx[7]];

P0=0x7f;

delay(5);

}

}

单片机数码管显示0到999c语言程序怎么编

#include

unsigned char xs_d[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

unsigned int time=0,s,sz;delay(unsigned int k)
{

unsigned int i,j;

for(i=0;i

for(j=0;j<125;j++);

}INT_0()interrupt 0

{ delay(10);

if(INT0==0){sz++;
if(sz>2){sz=0;}
}
}

void T0_int()interrupt 1
{

TH0=(65535-50000)/256;//设置初值

TL0=(65535-50000)%256;

s++;
if(s>20){s=0;
if(sz==1)time++;
if(time>999){time=0;}

if(sz==0){time=0;//清零
}



扩展资料:

运算器由运算部件——算术逻辑单元(Arithmetic & Logical Unit,简称ALU)、累加器和寄存器等几部分组成。

ALU的作用是把传来的数据进行算术或逻辑运算,输入来源为两个8位数据,分别来自累加器和数据寄存器。ALU能完成对这两个数据进行加、减、与、或、比较大小等操作,最后将结果存入累加器。

运算器有两个功能:

(1) 执行各种算术运算。

(2) 执行各种逻辑运算,并进行逻辑测试,如零值测试或两个值的比较。

运算器所执行全部操作都是由控制器发出的控制信号来指挥的,并且,一个算术操作产生一个运算结果,一个逻辑操作产生一个判决。



数码管秒表 00-99计时 求电路图 和程序

#include #define uchar unsigned char #define uint unsigned int uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d,0x07,0x7f,0x6f}; uint a,b,ss,sg,gs,gg; sbit P3_0=P3^0; void delay(uint z) { uint x,y; for (x=z;x>0;x--) for (y=250;y>0;y--); } void main() { TMOD=0x01; TH0=(65535-50000)/2

单片机数码管从0到9的显示并循环的原理图

这个原理图很简单的。比如这个:


标签:信息技术 单片机 编程语言 数码 数码管显示
