matlab中求导以后图出现了问题

电脑 2022-05-21

Matlab里求函数导数图象的问题

你的问题出在'dI1=diff(I1)'这里，可看截图

（以后多看变量空间可以解决很多问题）

可以看到dI1和t长度差1，至于为啥微分后-1，自己研究下，而且貌似diff调用格式也不太对。

再且，plot输出第一张图后，下一次plot会覆盖前一次的图，应该加入'hold on'保持命令，或者调用'figure'或者'subplot'等创建多图像对象命令。

至于plot可参考：http://hi.baidu.com/464865331/item/e1a0b2df8606b51cd68ed0bf

matlab按列处理数据是关键。

MATLAB导数的问题，或者是已有图像斜率的问题，求解

光伏电池板的模拟曲线吧？

建立一个矩阵dpi，

使用中心差分的方法，减小误差

for i=2:length(V)-1 ;

dpi(i-1)=(P(i+1)-P(i-1))/(I(i+1)-I(i-1));

V_dpi(i-1)=V(i);

end

第一个和最后一个点不计算导数，这样，得到的第一个数据实际上是dp/di的第二个点，依次类推，从第二个到N-1个点

另外再生成一个V_dpi，它从V的第二个点开始取，作为第一个数据，同步dpi，作为横轴的向量

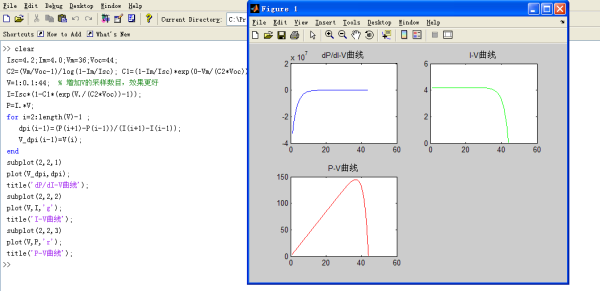

然后作图，看图片

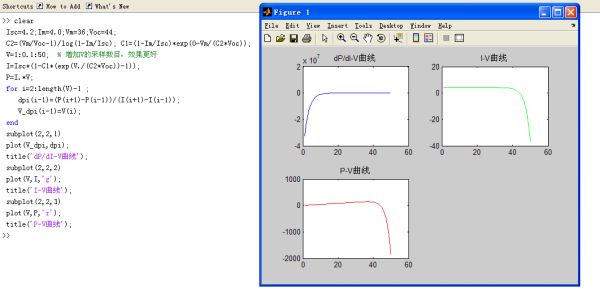

你这个PV曲线明显不对，帮你看了下，公式都没错，应该是电压范围选取有问题，不能取到50，因为开路电压就是44了，所以这里电压要选到44以下，你再看我下面改了就好了

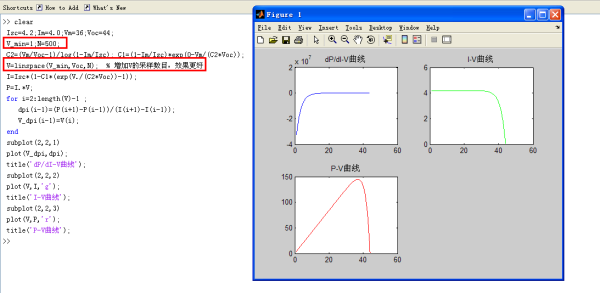

因此为了避免出现这种问题，弄个防呆的：

直接设置取样点数N和要考察的电压最小值V_min就可以了

matlab求导后作图

利用diff求差分之后，得到的数列总比原来的数列的长度减少一因为是后一个数减去前一个数 diff(y) 相当于y(2:end)-y(1:end-1) 而你的t是和原来的y一样长的，而a=diff(y)的长度比y少一随意，t和a的长度不一致，报错你可以再生成一个tt，让它等于原来t相邻两点的中点那么tt就会和a长度相等，就可以画图还有一点要注意，导数是dy/dx, 差分计算的时候只是计算了dy而没有除以dx 这正获得导数的图像，需要给dy的结果除以t的增量 t=[0:pi/20:2*pi]; y=atan((3*sin(pi*t))/4); a=diff(y)/(pi/20); tt=

想用matlab求导却总是报错；

代码没任何问题。尽管一眼就看得出没问题，但我还是在2012b和6.5上都验证了。从报错的信息看，找不到符号运算的引擎接口文件（早期引擎是Maple，后来改为MuPad），可能的原因： 1、你安装的版本破解不完全； 2、该文件被误删或者被其它原因（如病毒）损坏。建议：重新安装，可以单独对该工具箱操作。当然，也可以从别的机器找那个文件换上试试，但很可能会存在别的问题，所以不推荐。

Matlab 用公式画图求导函数的问题请帮看看这个公式如果求导后再画图？公式中其他参数值已经只有x是变

syms x q Es KT P Ppo LD B ni z=(sqrt(2*Es* KT*Ppo))*((exp((-P) .* x) + (P .* x) - 1) + (ni/Ppo)^(2) .*(exp(P .* x)- P .* x -1)).^(1/2); Cs=diff(z,x); C=(Cs)./(Cs+1); q = 1.6 * 10^(-19); Es = 9.7*8.85418*10^(-12); KT = 0.0259*1.6 * 10^(-19); P = q/KT; Ppo = 4 * 10^(21); LD = sqrt(Es/(q*Ppo*P))* 10^(2
