如何绘制PCB板图

绘制PCB板图可以使用Altium Designer程序。具体步骤如下：

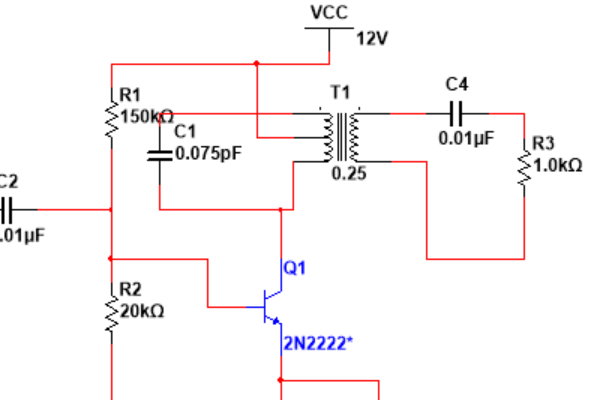

1、首先我们需要先画出自己的原理图，并按此图来绘制pcb板图。

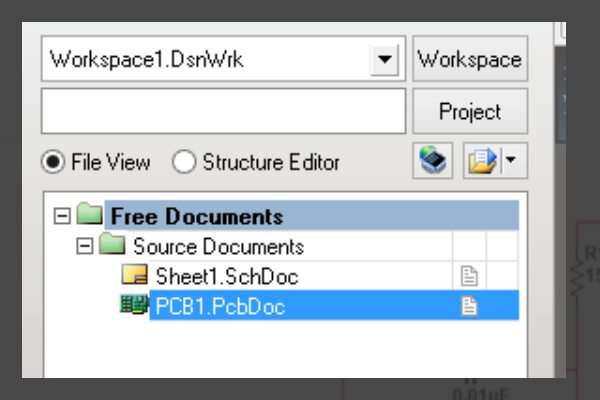

2、根据原理图在AD中放置相应的元件，记住要新建工程，并在工程文件夹中添加SCHdoc与PCBdoc，外接的引脚一般用Header来代替。

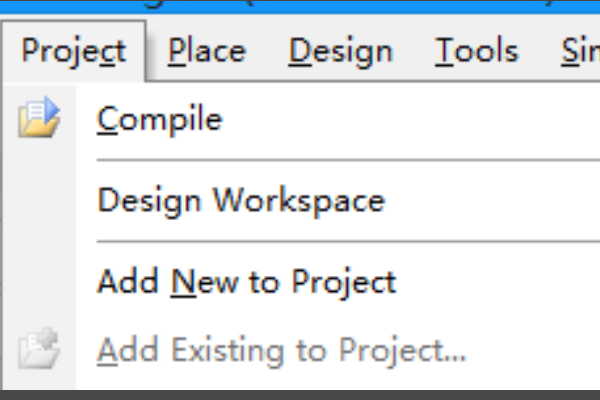

3、在AD中画完元件连接图后，点击compile，如果电路没有错误，软件将不会出现提示。

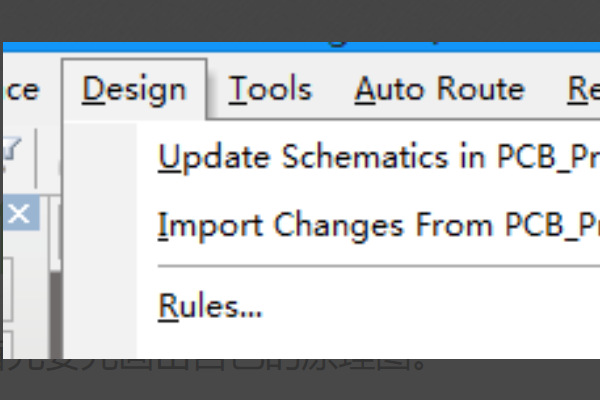

4、compile完后，此时点击design中的update按钮，将元件发送到PCB文件中。

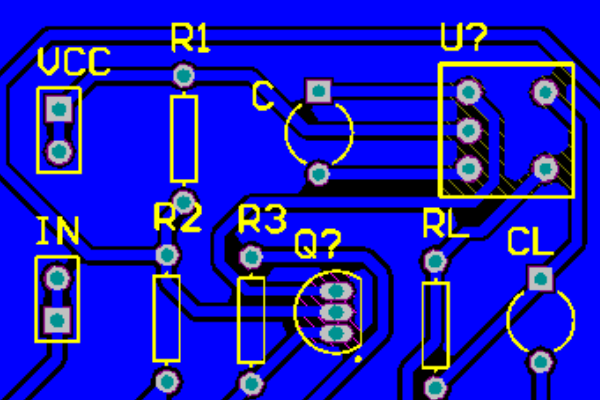

5、等待Altium Designer update完毕后即可得到PCB板图。

参考资料来源：百度百科-ALTIUM DESIGNER

不画原理图怎么画PCB？

发现，无论哪个版本的PROTEL，都不允许在没有原理图的条件下，直接画PCB。就算画了原理图，可要在PCB上多加几个原理图上没有元件都不行，比如，我想多加几个去耦电容，结果PCB死活不让你连线，坚决不让你把二个焊点用线连上。因为原理图上没有这个元件! 再比如，画了一个通道的原理图，并根据这个原理图画了PCB，然后我画复制成多个通道，但PCB坚决不允许你复制，因为它给出出错提示。我估计这是因为PROTEL有个错误检查功能，这个功能直接导致你无法在没有原理图的条件下画PCB，也无法让PCB与原理图存在哪怕是一点点的不一致。还有一件怪事：我画完了一个原理图、PCB图后，想再添一、二个元件，结果奇

altium 怎么不经过原理图直接画pcb

1 在PCB中关闭Online DRC（打开PCB文件，按T、P键，在PCB Editor项下点General，在Editing Options中取消Online DRC的勾选）。 2 删除所有网络（在元件的焊盘上右键，slect similar objects，层选择当前层，网络中选择）。 3 选中所有的焊盘，再将所有的焊盘添加同样的网络。如果是复杂点的PCB，建议还是画下SCH，这样的好处就不说了。如果PCB只有几个元件，那么我觉得可以用这种方法，但也要有一定的功力，否则也会出错；想不画原理图，直接进行布线，往往是很多初学者最想知道的，但是这也一定不是初学者能学到的。因为你买的书，都是按

在pads中，没有画原理图，在pcb中怎么直接画导线将两个焊盘连接起来？

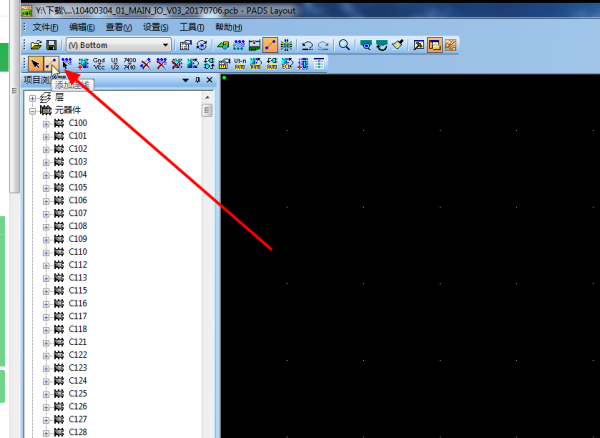

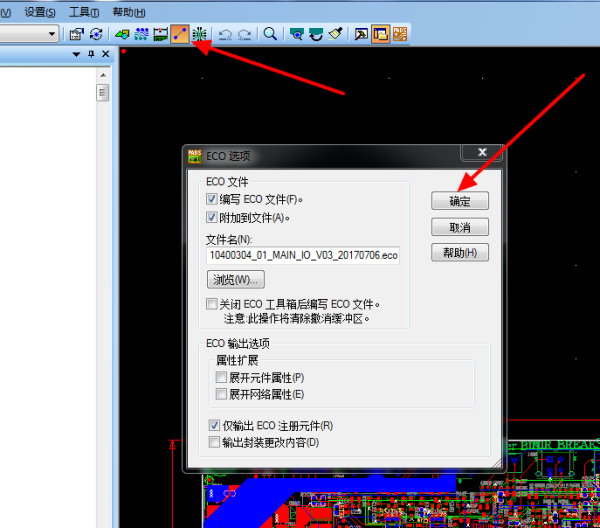

pads layout 里面进入ECO模式，就可以不画原理图直接画PCB 了。直接在工具栏里面点击 ECO工具栏。之后弹出 ECO选项，这个选项基本上可以不用看。直接点击确定就可以了。就可以进入ECO模式了。

进入ECO 模式后点击添加连线，即可给两个焊盘添加飞线。之后就可以正常走线了。。当然也可以直接F2 画。不过不建议这个。

有用请采纳

DXP里,不会看原理图,怎么画PCB图?快要考证了,急求帮助,能加高悬赏.

1、正确的绘制原理图很重要。除去正确的连线（直接连接或者网络（Net Label）），其中特别要注意的准备使用的元器件（如电容、电阻、IC等）的封装型号（如RAD0.2,0805,DIP8），因为这表明了你在制作电路板时你将安装的实际元器件的大小和引脚位置,当然，要确保你使用的封装在你的PCB库里有对应的元件。 2、利用绘制好的原理图生成网络表，为PCB库中没有的元器件制作PCB封装元件，确保和你指定的封装名称对应。网络表包括了电路图中所有器件的大小、形式、引脚关系，也表明了所有器件各管脚之间的电气连接关系。 3、转到PCB软件，先在物理层及相应层定义你需要制作的电路板的形状及大小，安装孔位等
