请问各位大神，想采集22KW交流电机的电流，到西门子300的系统中，应该选择什么型号的模拟量输入模块

西门子交流接触器型号3RT6027-1AN20的含义，

西门子交流接触器型号3RT6027-1AN20的含义:

这就是个订货号，要结合产品手册来看的，光从字面是看不出来。3RT6027-1AN20 这个型号对于400V/50Hz，感应电动机负载下额定电流为32A，电机额定功率15KW，辅助触点有常开、常闭各一副，另外操作电压为AC220V 50/60Hz。

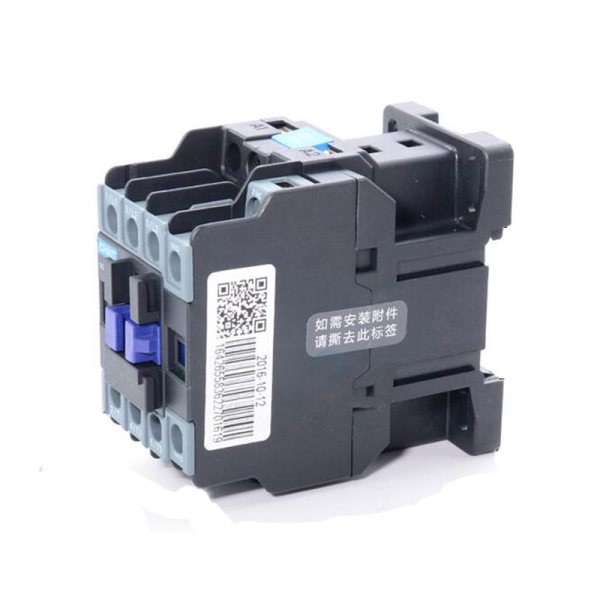

接触器，做为继电器控制系统当中最基本、最常见的电器元件，生产常见很多，国产的有“正泰”“德力西”等厂家，进口的有“西门子”“施耐德”等等。型号也很多。

有很多初学电工朋友发信息问我接触器型号的含义，当然主要是想从型号上的数字得到相关的参数。

CJX1-140比如这个型号为CJX1-140的接触器，‘C’代表“接触器”、“J”代表“交流”、“X”代表“小型”、“1”代表设计序号、“140”代表额定电流140A。

CJX2-3201和CJX2-3210再比如，这两个型号的接触器，CJX2-3201和CJX2-3210，“32”是额定电流，后面的第一个字母是常开辅助触点个数，第二个数字是常闭触点个数。

也就是说3201是带0个常开辅助触点，1个常闭辅助触点，而3210则是1组常开辅助触点，0组常闭触点。

还有比如这个CJX2-9511,“95”是额定电流，“11”代表1组常开辅助触点，1组常闭辅助触点。

那就有朋友说了，好了，知道了，按这个方法套就可以了。其实是不对的，因为并不是所以接触器都这么表示的。比如这两个，“3TF50”“3TB42”“50”和“42”并不是50A和42A的意思。而是有它特殊的含义。

所以说在平时工作中选择接触器，并不能死套它型号上的数字，一定要先弄清楚型号的含义再选择匹配的接触器，不然容易出事故。

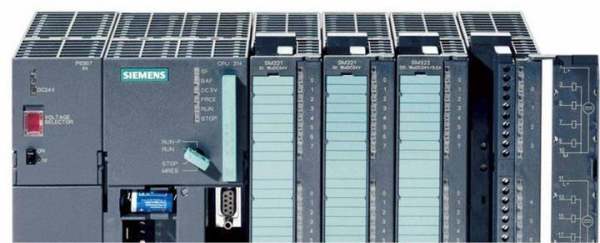

西门子PLC都有哪些型号，他们之间的区别是什么？

他们之间没有什么区别， 西门子PLC的选型与一般PLC选型原则无异。西门子PLC型号主要分为：小型、中型、大型三种，依次为：s7-200， s7-300， S7-400系列。

西门子S7系列PLC体积小、速度快、标准化，具有网络通信能力，功能更强，可靠性高。S7系列PLC产品可分为微型PLC（如S7-200），小规模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等。

扩展资料：

可编程控制器是由现代化生产的需要而产生的，可编程序控制器的分类也必然要符合现代化生产的需求。

一般来说可以从三个角度对可编程序控制器进行分类。其一是从可编程序控制器的控制规模大小去分类，其二是从可编程序控制器的性能高低去分类，其三是从可编程序控制器的结构特点去分类。

结构：

整体式：整体式结构的可编程序控制器把电源、CPU、存储器、I/O系统都集成在一个单元内，该单元叫做作基本单元。一个基本单元就是一台完整的PLC。控制点数不符合需要时，可再接扩展单元。整体式结构的特点是非常紧凑、体积小、成本低、安装方便。

组合式：组合式结构的可编程序控制器是把PLC系统的各个组成部分按功能分成若干个模块，如CPU模块、输入模块、输出模块、电源模块等等。其中各模块功能比较单一，模块的种类却日趋丰富。

比如，一些可编程序控制器，除了－些基本的I/O模块外，还有一些特殊功能模块，像温度检测模块、位置检测模块、PID控制模块、通讯模块等等。组合式结构的PLC特点是CPU、输入、输出均为独立的模块。模块尺寸统一、安装整齐、I/O点选型自由、安装调试、扩展、维修方便。

叠装式：叠装式结构集整体式结构的紧凑、体积小、安装方便和组合式结构的I/O点搭配灵话、安装整齐的优点于一身。它也是由各个单元的组合构成。其特点是CPU自成独立的基本单元（由CPU和一定的I/O点组成），其它I/O模块为扩展单元。在安装时不用基板，仅用电缆进行单元间的联接，各个单元可以一个个地叠装。使系统达到配置灵活、体积小巧。

参考资料：西门子PLC-百度百科

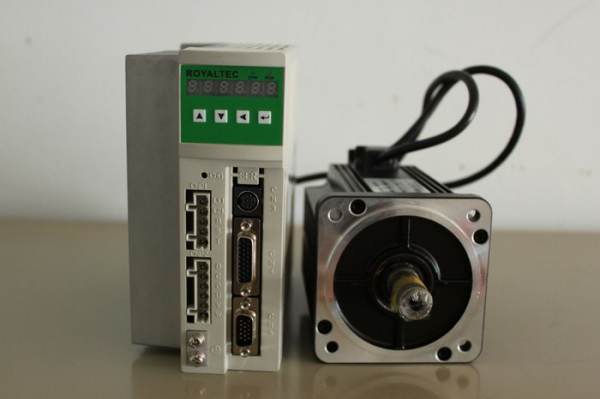

交流伺服电机与直流伺服电机怎么区别他们的功能和特点？

伺服电机是指在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置。有交流伺服电机与直流伺服电机。他们的区别如下：

一、原理不同：

1、交流伺服电机的定子三相线圈是由伺服编码控制电路供电的,转子是永磁式的、电机的转向、速度、转角都是由编码控制器所决定的。

2、直流伺服电机的转子也是用磁体的，定子绕组则是由表伺服编码脉冲电路供电。

二、维修成本不同：

1、交流伺服电机维护方便。

2、直流伺服电机容易实现调速，控制精度高，但维护成本高操作麻烦。

三、控制方式不同：

1、交流伺服电机控制方式有三种，幅值控制、相位控制和幅相控制。

2、直流伺服电机的控制方式主要有两种：电枢电压控制、励磁磁场控制。

四、性能不同：

1、交流电机的特性是比较软，当达到额定力矩后，如果负载力矩增加，就很容易造成突然的失速。但是直流电动机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能。 交流电机虽然没有碳刷及整流子，免维护、坚固、应用广，但特性上若要达到相当于直流电机的性能须用复杂控制技术才能达到。现今半导体发展迅速功率组件切换频率加快许多，提升驱动电机的性能。

2、直流伺服电机,它包括定子、转子铁芯、电机转轴、伺服电机绕组换向器、伺服电机绕组、测速电机绕组、测速电机换向器,所述的转子铁芯由矽钢冲片叠压固定在电机转轴上构成。直流电机有着良好精确的速度控制特征不说，还有可以再整个速度区内实现平滑控制，几乎没有任何振荡，高效率，不发热。

国产变频电机的型号

国产变频电机的是在Y，Y2，Y3基础上衍生出来的，一般叫YVP,YVP2，YVP3等，也有厂家自己命名的，国内厂家一般以Y打头，带VP等字样，合资企业基本都是自己命名。 变频电机选型与计算方法 一、 技巧 为了选到最合适的变速电机，有必要了解该变速电机所驱动机器的详尽技术特性，就必须确定一个使用系数fB。 使用系数fB。 变速机的选用首先应确定以下技术参数：每天工作小时数；每小时起停次数；每小时运转 周期；可靠度要求；工作机转矩T工作 机；输出转速n出；载荷类型；环境温度；现场散热条件； 变速机通常是根据恒转矩、起停不频繁及常温的情况设计的。其许用输出转矩T由下式确定：T=T出 X fB 使用

请问单相220v电机2800瓦，该如何选择交流接触器

正确的选择接触器，就是要使所选用的接触器的技术数据满足控制线路对它提出的要求。 首先应该考虑你的负载类型，是感性负载还是阻性负载。是短时工作制，还是不间断工作制，还和你启动负载的类型有关，是轻载和重载。另外考虑所选接触器的品牌。一般知名品牌的产品质量，各种性能参数都很有保证，那种一般廉价型的一般都达不到所标称的技术参数水平。我建议如果用知名的品牌负载是电动机的话选大一等级的125A的。如果选一般的话选大两个或三个等级的。频繁启动的应考虑更大。 （1）选择接触器的类型 交流负载应使用交流接触器，直流负载应使用直流接触器。如果控制系统中主要是交流电动机，而直流电动机或直流负载的容量比较小，也可全用
