救命?为什么CAD画矩形会变成这样?怎么样才可以变回去啊?拜托大家解答疑惑

软件 2022-12-18

CAD中的矩形画出来不是一个框，而是一个白色的面，这是因为开启了CAD中设置的线比较大，而且开启了线宽功能，关闭该功能即可。

详细的操作步骤为：

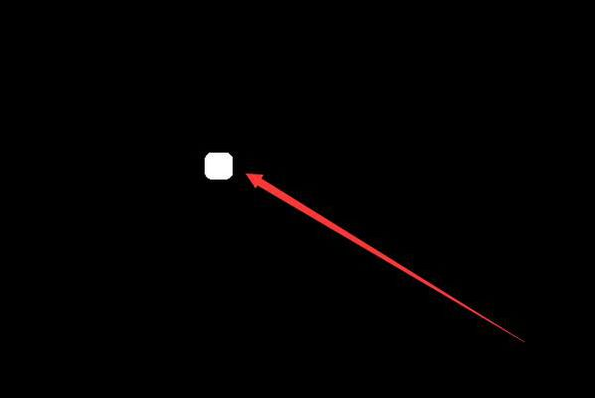

1、首先，在计算机中打开一个CAD文件，然后单击矩形绘图工具。绘制的矩形是矩形面，见下图。

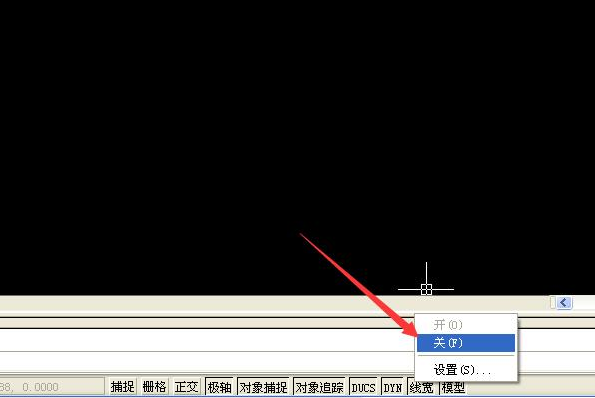

2、此时，在下面的工具栏中找到线宽工具，单击鼠标右键，然后在打开的列表中单击“关”，这样就可以关闭此功能，见下图。

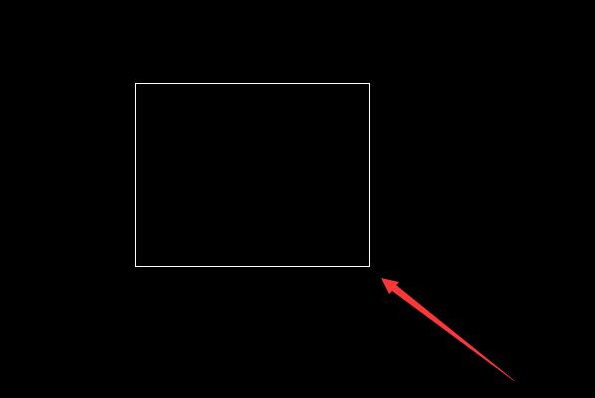

3、最后，关闭后，使用矩形绘图工具绘制矩形，可以看到绘制的矩形是正常的，见下图。这样，问题就解决了。

解决方法：启动“矩形”命令，输入参数W（宽度），输入数值0，再输入参数T（厚度），输入数值0，按Enter键确认即可。

输入矩形命令rec—看命令栏中，宽度w——这个宽度是否为0。可能是设置了线宽而且你画的矩形有比较小，截图中线的颜色正好也是绿色

op进入选项，选择集，去掉“允许按住并拖动探索”，改选“允许按住并拖动对象”或者不选

解决方法：启动“矩形”命令，输入参数W（宽度），再输入数值0，按Enter键确认，之后按实际情况绘制矩形即可，参考一下。
