CAD画图如何画出图中这个弧长？？？

如何在CAD中得出弧长长度？

以下方法适用于AutoCAD、尧创机械CAD，以及其他同平台的CAD软件：

首先，比较简单的方法：

在AutoCAD中，还可以启动拉长命令(lengthen，别名len），选取圆弧，命令行显示该弧长度以及对应的圆心角。

然后可以用下面的方法：

1. 点工具－查询－列表命令(list，别名LI)，选中圆弧，得到圆弧的所有参数，如圆心坐标、半径、弧长、起始角、终止角。

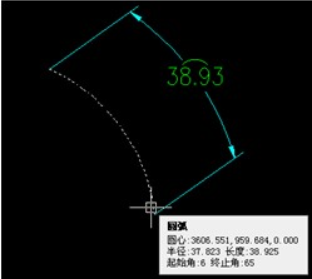

2. 启动状态栏中的“特性”按钮（呈按下状态），移动光标到圆弧上稍作停留（0.3S左右），弹出特性对话框，显示圆弧的所有参数，如圆心坐标、半径、长度、起始角、终止角，如下图：

圆弧

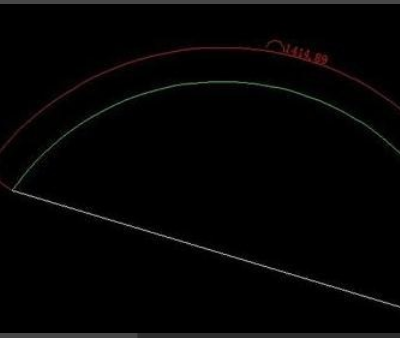

3. 启动弧长标注命令(DIMARC)，选中圆弧，可标得圆弧长度，如上图中的弧长标注。

如何在CAD里面简单的获取弧长及弧度？

方法一：

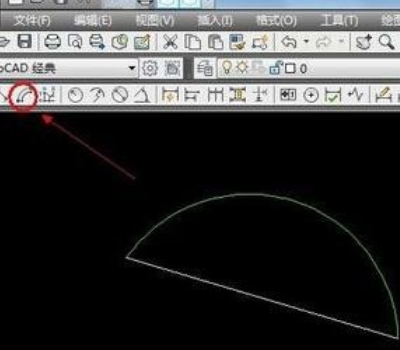

1、打开需要标注的文档，点击“标注”→“弧长”；

2、这时就看到了弧长是多少了；

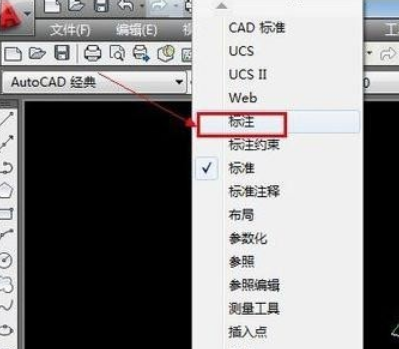

3、如图所示，可将标注工具栏添加到工具栏下方；

4、最后标注的工具栏出现了，将它调节到适当位置，就能看到标注弧长的图标了；

注意：

若要测量弧长，可以执行“LI”列表命令，执行后再选中要测量的圆弧对象并确定，即可弹出的AUTOCAD文本窗口，在该窗口中将显示圆弧的信息，包括弧长。

若要测量弧度，则可以直接执行“DAN”命令，执行后再选中要测量的圆弧即可。

CAD高手进来，这个图的弧长怎么画

我也是新手，我用的是笨办法，先画一个5边形，连接中间线，然后画个圆，TR—空格—空格修剪，然后LEN—回车—T—回车—输入40—点一下圆弧，就得到弧长40 的弧线了，其他的也是如此。

额，虽然有点不对题，但这是CAD画弧长的一个方法。

CAD圆弧怎么画

材料/工具：CAD

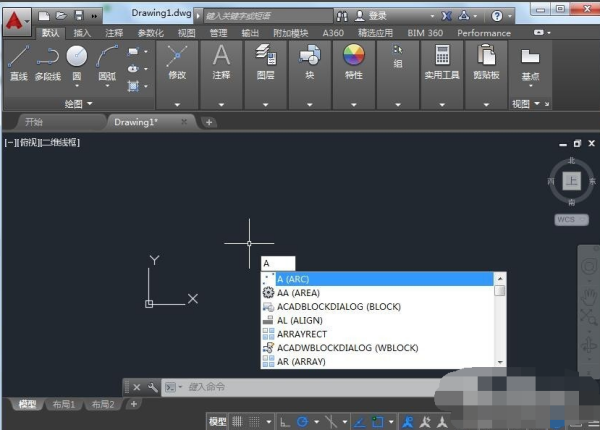

1、在命令栏中输入圆弧命令的快件方式“A”，按一下空格键

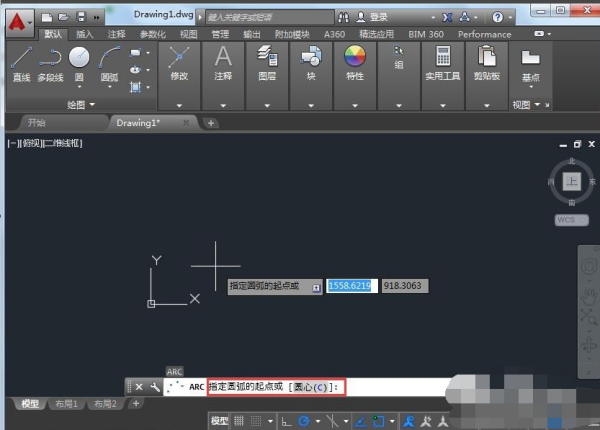

2、这时提示我们指定圆弧的起点或[圆心C]。

3、在屏幕的任意位置点一下鼠标左键，即指定了第一点

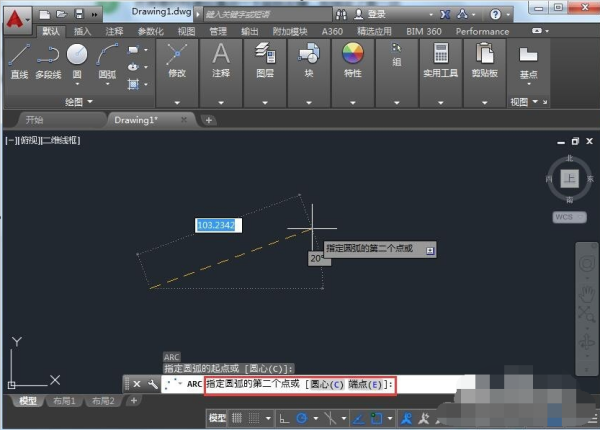

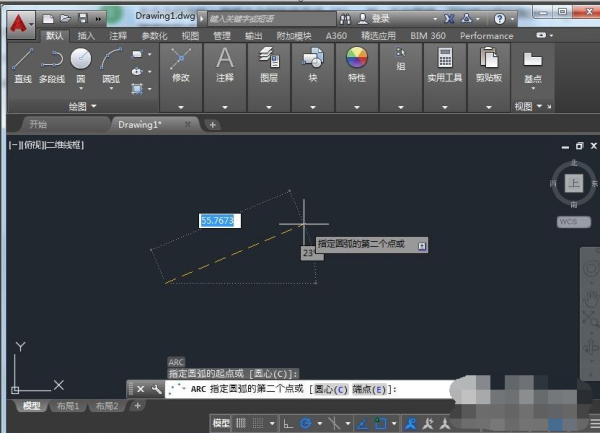

4、指定第一点后，在命令行中提示指定圆弧的第二点或[圆心C 端点E]

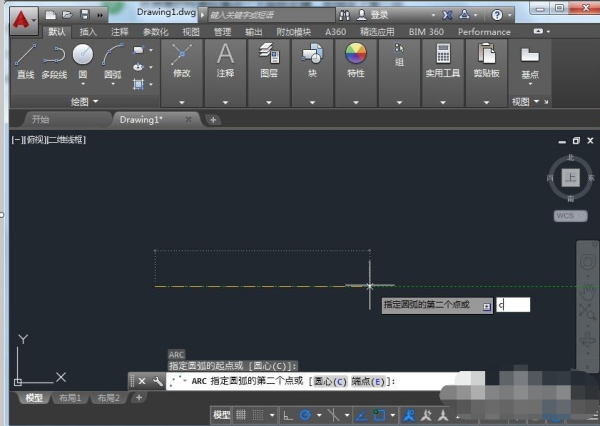

5、我们输入C，按一下空格键

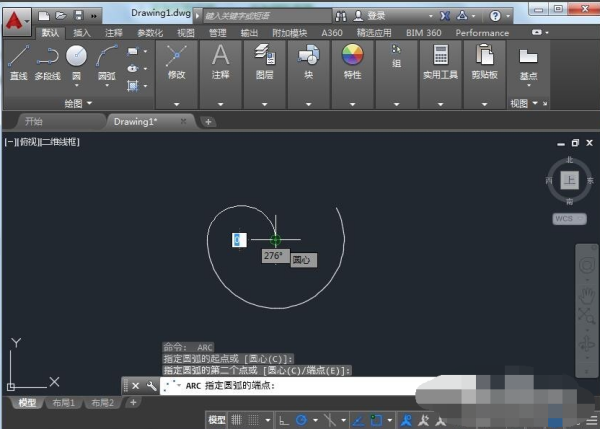

6、这时候我们输入的第二点就是该段圆弧的圆心

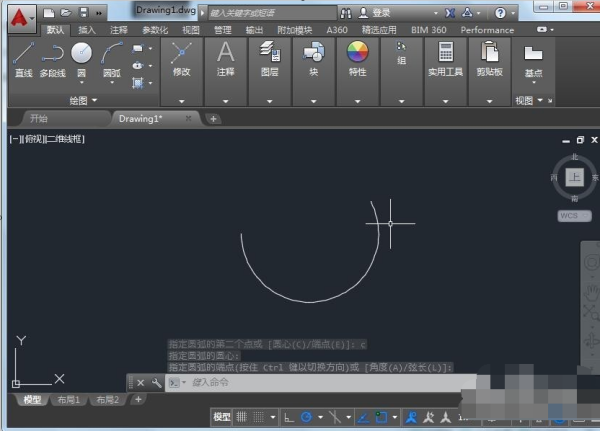

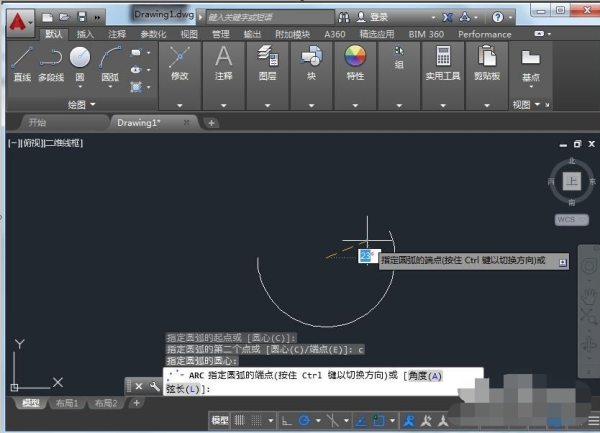

7、指点第二点后，接着提示指定圆弧的端点，也就是第三点；命令行中也有不同的操作提示，这里我们直接在平面上点击输入第三点。点了第三点之后自动退出圆弧命令

8、如果我们还想画一段圆弧，那么我们直接按一下空格，这样又可以开始另一段圆弧的绘制。当然也可以输入快捷键。

已知半径和弧长怎么用cad画出这段弧

方法一、先画弧起点端点半径，起点和端点随意点就可以，半径输入准确的半径。然后len，回车，输入t全部，输入你要的弧长，然后选择你画的弧。

方法二、先由已知半径作圆或弧，再用LENGTHEN命令，选择T，输入长度，再在弧段上选择要截掉的那段，留下的就是定长的圆弧。

方法三、算出角度，然后 绘图——圆弧——圆心、起点、长度（角度）。

拓展资料：

计算机辅助设计(Computer Aided Design)指利用计算机及其图形设备帮助设计人员进行设计工作。

在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计做出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。

参考资料：百度百科-CAD
