solidworks边界曲面与填充曲面有什么区别?

边界曲面可以在操作界面中对模型进行拔模，而填充曲面的操作界面中则没有该选项。操作方法如下：

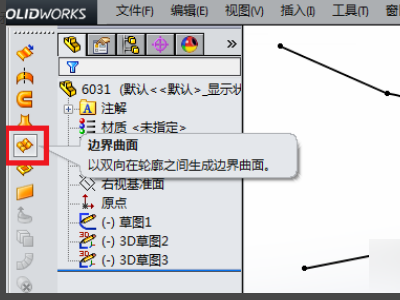

1、首先在solidworks软件中，为开环的3个轮廓草图，可以运用<边界曲面>命令，但运用不了<填充曲面>命令，因为边界不是闭环的。此时，单击<边界曲面>按钮。

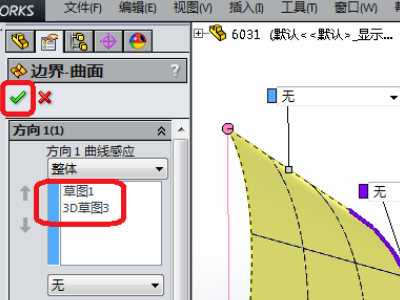

2、在<边界-曲面>属性管理器里，在<方向1>下选取头尾两条视为同一方向的轮廓线。

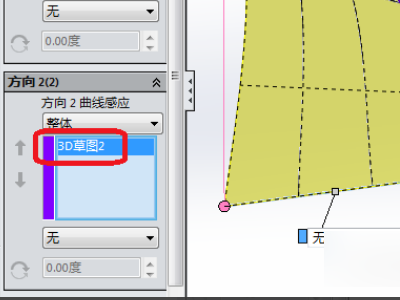

3、在<方向2>下选取另一方向的中间轮廓线，<方向1>和<方向2>的轮廓线要相连接。最后，单击<√>完成。

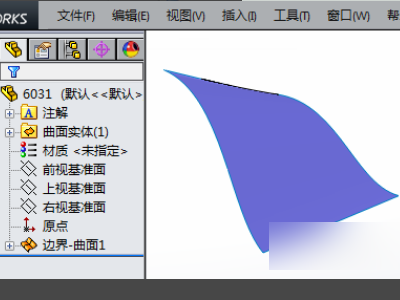

4、<边界曲面>命令执行成功，效果如下。

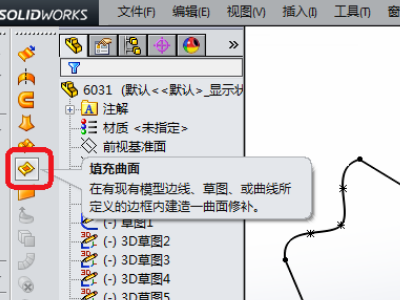

5、接着运用<填充曲面>命令，此时<边界曲面>命令运用不了，因为轮廓方向性超过2个。此时，只能单击<填充曲面>按钮。

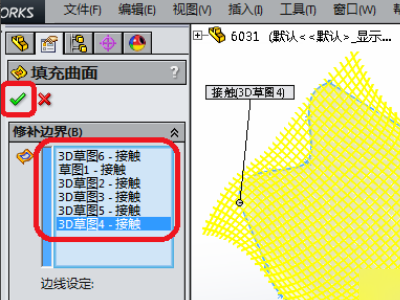

6、在<填充曲面>属性管理器里，在<修补边界>下选取所有轮廓草图，最后，单击<√>完成。

7、<填充曲面>命令执行成功，效果如下。

solidworks曲面填充

两个曲面为边界添加边界曲面，然后新曲面和两边界曲面缝合，勾选尝试生成实体

Solidworks填充曲面怎样才能做的平滑？

里面有三个选项，一个是相交，就是只要填充起来就行，第二个是相切，就是跟相近的边线相切，第三个是与面的曲率，就是在相切的基础上曲率连续。这三个分别对应于G0，G1，G2连续。汽车外壳面一般要求做到G2连续，才光滑好看。看你的图应该是选择的第一个，就是相交，你可以选择另外两个试试。但是曲面越光滑越不容易做到，这时你就需要处理现有曲面了，比如把尖角删除一点，不要留有尖角。。。

solidworks填料怎么弄出来的

使用特征阵列或预定义的形状来填充定义的区域。
SolidWorks填充阵列是一个非常好用的阵列功能，所以大家要了解，并且能够掌握即可。使用特征阵列或预定义的形状来填充定义的区域，通常用于电气箱开散热孔、模具开通风孔等场合。填充阵列，相对于线性阵列与圆周阵列而言，它更专注于区域生成待阵列实体。
我们先打开一个需要用到曲面填充命令的零件图。然后在工具栏里找到曲面命令，如果你的工具栏里没有曲面命令，你可以右击调用出来。之后我们找到填充曲面的命令。然后依次选中需要填充曲面的几条边线。选中完之后就会出现预览效果，在左侧还有一个合并结果的选项，如果你选中合并结果，那你填充曲面之后整个零件就会变成实体们可以使用剖面图来查看合并结果后的零件，里面是实得。如果不选合并结果，那就只会生成一层表面，剖面图可以看到里面是空的。
