逻辑函数的简单问题

逻辑函数的一些简单问题？

题目太多了，只回答最后一题吧。

设输出端为C，则：

或非门：只有两个输入端都为“0”时，输出才为“1”；

异或门：两个输入端不一致时，输出才为“1”。

逻辑函数问题

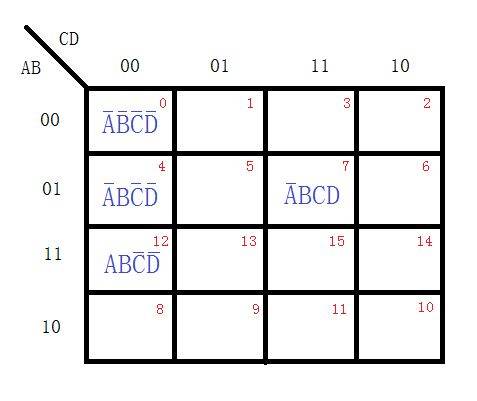

F'=(A'+B'+C+D)'+(A+B'+C'+D')+(A+C+D)'

F'=ABC'D'+A'BCD+A'C'D'

=ABC'D'+A'BCD+A'BC'D'+A'B'C'D'

=∑m(0,4,7,12)

∴F=∑m(1,2,3,5,6,8,9,10,11,13,14,15)

∑表示累加，在逻辑代数中或就是逻辑加法，所以延用这个符号表示“累加”

∏表示连乘，道理同上，与就是逻辑乘法。∏是圆周率pi的大写。

∑m()“累加”的是最小项，最小项就是形如ABCD这种所有逻辑变量相与的项。∑m()就是与或表达式

∏M()"连乘"的是最大项，最大项就是形如A+B+C+D这种所有变量相或的项。

逻辑函数判断题，简单说说为什么，谢谢

2，3，4，对的； 5，A+AB=A(1+B)=A，不是 AB=0； 6，A(A+B)=A+AB=A，不是A+B=1； 7，对的； 8，9，不对； 10，逻辑1表示为高电平，却不指定就是5v，可以是3v及其他值； 11，是同一回事；

excel 逻辑函数问题

A2输入 =IF(AND(A1>=0,A1<=100),100,IF(AND(A1>100,A1<=200),200,IF(AND(A1>200,A1<=300),300,IF(AND(A1>300,A1<=400),400))))

关于逻辑函数化简的问题，懂数电的人都进来看看

逻辑函数化简的一个首要注意事项是——千万别消去等号两边相同的项。 例如A+A=A，如果按照普通代数等式，就会变成A=0，那就大错特错了。 你的真值表没错，可以这样考虑： 如果A=B（A、B可以分别取0、0或者1、1），那么7A=7B（7表示取反），原式左边A7A+7AA+7AC=A7A+7AC，原式右边A7A+7AA+7AC=A7A+7AC，左边=右边； 如果A不等于B（A、B可以分别取0、1或者1、0），那么必然A=7B，原式左边AA+7A7A+7AC=A+7A+7AC=A+7A=1，原式右边AA+7A7A+AC=A+7A+AC=A+7A=1，左边=右边。 所以原逻辑表达式成立。
