cad三视图中间有个框子，怎么去除？

软件 2026-10-24

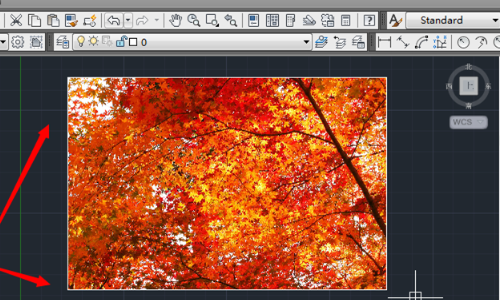

1、打开cad，插入一个图像，可以看见，这个图像头白色的边线。

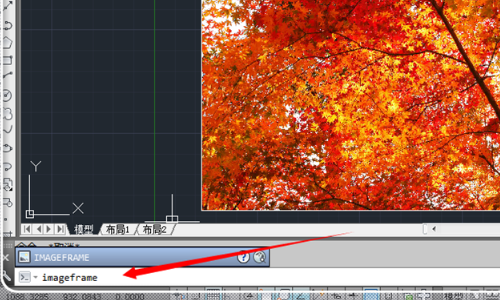

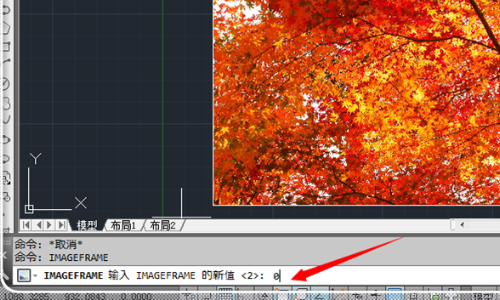

2、在cad下方的命令栏，输入命令“imageframe”，然后点击回车，激活边线设置命令。

3、在命令栏中输入命令的新值“0”，然后点击回车。

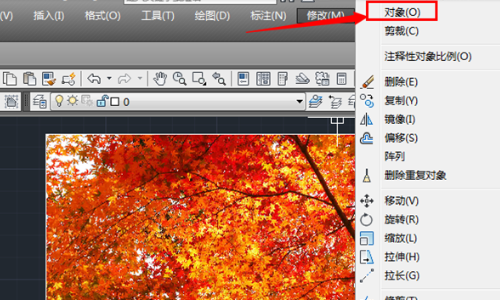

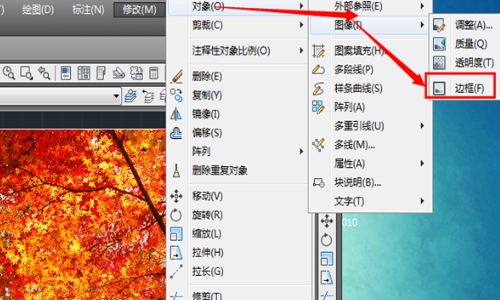

4、也可以单击菜单栏的“修改”，然后点击“对象”。

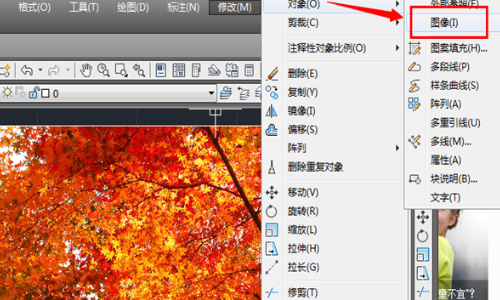

5、在出现的可选择功能菜单中，用鼠标指着“图像”。

6、然后自动弹出“图像”的功能选择，点击最下方的“边框”按钮。

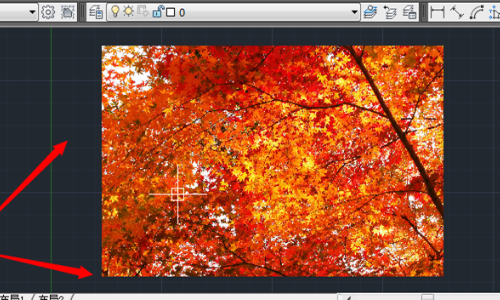

7、激活命令栏的边框编辑几命令，然后后在命令栏中输入值“0”，点击回车键，这时候的图片的边框就成功去掉。

你好：cad 制图中前视图俯视图中线框想去除。一个方法可以把中线的图层关闭了。另一个方法就是选择中线框的线条然后删除。如果是块图你可以先打散然后在选择要删除的部分在进行删除操作这样也可以把你不想要的中线删除掉。

你这个图形应该是在布局空间，外边的虚线是当前所选的图幅所规定的打印范围，中间的实线应是视口的边框。这张图如果是刚打开，可以使用e命令接着选择实线的边框即能删除掉。如果你通过在视口的中间双击光标，进入了嵌套的模型空间，则需要在实线边框的外侧双击光标，退回布局空间，然后才能使用删除命令将其删除。

伙计啊，那是CAD的对象捕捉功能啊，它是为了让你精确的捕捉到端点或中点，想把它去掉的话很简单，你在CAD的界面下面那个“捕捉”上面点一下就可以了，或者按下F3键也可以，不过你关掉的话就不能准确的捕捉到端点了

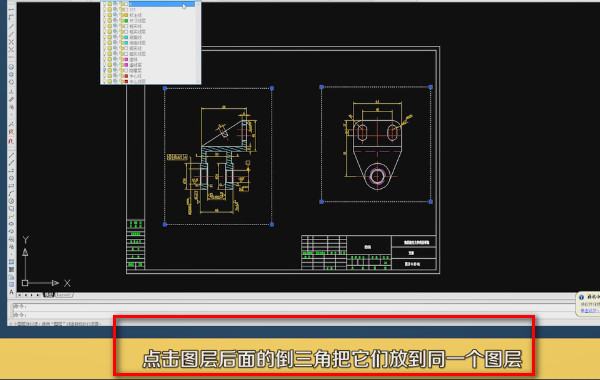

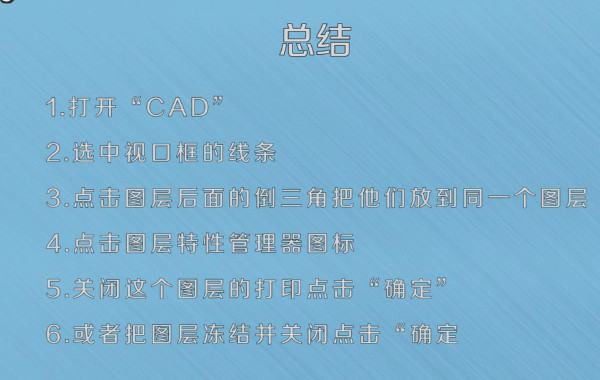

1、打开CAD，选中视口框的线条，点击图层后面的倒三角形把它们放到同一个图层。

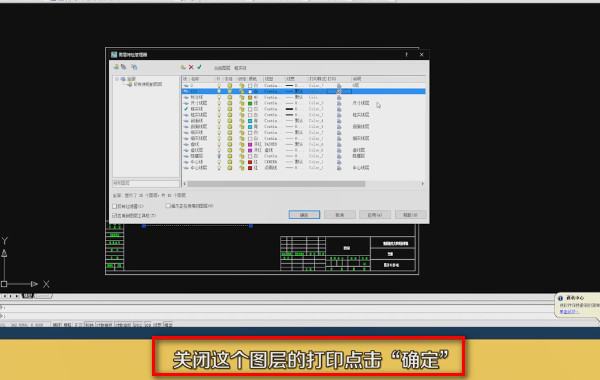

2、点击图层特性管理器图标，关闭这个图层的打印，点击“确定”。

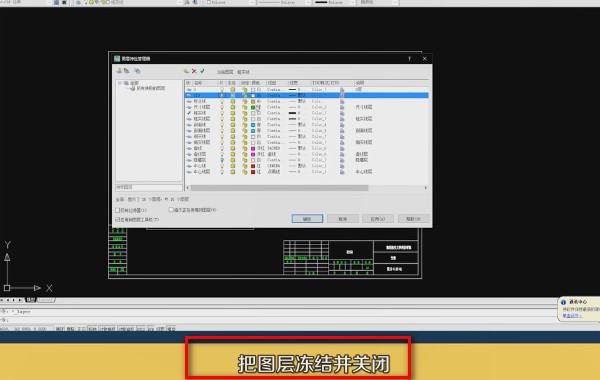

3、或再次回到图层特性管理器，把图层冻结并关闭，点击“确定”即可。

4、完成以上操作，即可隐藏CAD布局中视口框的线条。
