PADS铺铜错误,提示：错误--尝试减小平滑半径或覆铜边框宽度

软件 2026-03-28

PADS 铺铜的时候，提示：错误--尝试减小平滑半径或覆铜边框宽度是哪里出了问题啊？

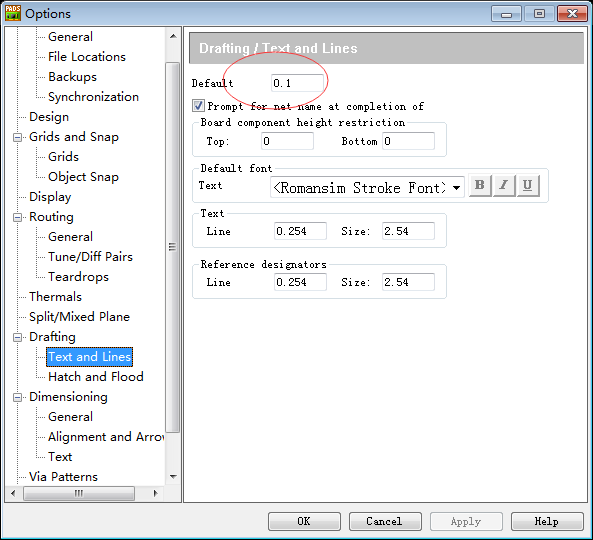

你画的边框线条太大区域太小就无法铺铜，改小

覆铜边框线宽度，如下图，

重画

pads 灌铜出错 error try decreasing the smoothing radius or the pour outline width

出现这个问题原因是"输入了PADS软件不能识别的字体,但是PADS默认你已经输入了.可是在板图中看不到" 解决问题:点file-export 输出asc,什么板本都可以.点开asc文件找到标题'*TEXT* FREE TEXT '(就在文件前面的一两页吧) 看标题下面,就能发现你要输入,可又显示不出来的text,删掉它及它的坐标`(坐标在名称前面`) 在用PADS 导入,有几个要忽略的东西.不能识别的text 的问题.软件帮你自动删除了.不用管它这样在铺铜就OK了~~这是软件的bug,没办法,我只能样做了~希望对出现这种问题的朋友有用~

在pads2007 layout中第一次覆铜时可以修改几条线路后就覆不了了弹出一段文字我也不知道哪里出现问题

截图看看，你要先删了铜外框，PO命令试试。走完线再覆铜。不能改网格大小，提示是你的铜皮外框线角度优化出错，注意：你要修改铺铜外框线的宽度。你越格网格越出错！

pads覆铜时出现这种错误。具体是什么意思？

设为Orthogonal和Diagonal都为热焊盘连接（一个是+形一个是x形），选Flood over是全铜；热焊盘的作用，防止大面积焊盘受热不均匀导致虚焊

PADS 铺铜有部分板子铺不上去

你这个层已经被那条线拦死了。所以没铺铜过来。两个解决方案 1、删除这条线。改到别的层去。让铺铜能过来。 2、你另外一层有没有铺铜。如果另外一层有铺铜。这个时候，你在下面没有铺进铜的位置，打几个 GND 网络的过孔。这样铺铜就能进来了。实际上很简单的问题。只是你没理解而已。如果还有问题。可以直接向我提问。或者看头像呼我
