matlab 如何用一幅图的特定区域对另一幅图相同区域（感兴趣区域）进行提取

你好，只要使用subplot语句就可以了，比如： figure subplot（2,1,1），plot*** hold on plot*** subplot（2,1,2），plot*** 即可

如何用matlab中subplot的使用

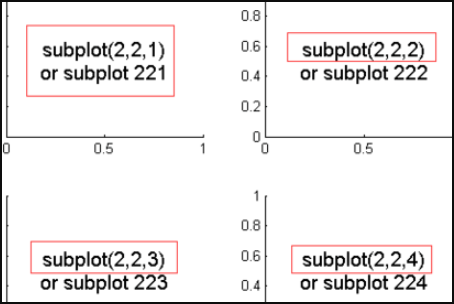

1、例如 subplot(2,2,1)，表示一个2行2列的画布上，用第一行第一列画图。

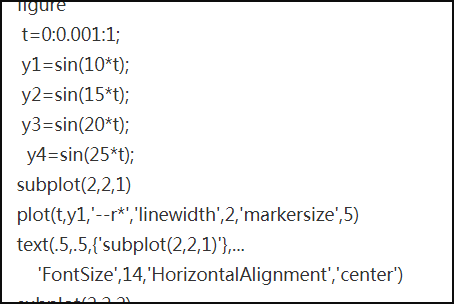

2、例如：复制一下程序到matlab窗口

figure

t=0:0.001:1;

y1=sin(10*t);

y2=sin(15*t);

y3=sin(20*t);

y4=sin(25*t);

subplot(2,2,1)

plot(t,y1,'--r*','linewidth',2,'markersize',5)

text(.5,.5,{'subplot(2,2,1)'},...

'FontSize',14,'HorizontalAlignment','center')

subplot(2,2,2)

plot(t,y2,'--b*','linewidth',2,'markersize',5)

text(.5,.5,{'subplot(2,2,2)'},...

'FontSize',14,'HorizontalAlignment','center')

subplot(2,2,3)

plot(t,y2,'--b*','linewidth',2,'markersize',5)

text(.5,.5,{'subplot(2,2,3)'},...

'FontSize',14,'HorizontalAlignment','center')

subplot(2,2,4)

plot(t,y2,'--r*','linewidth',2,'markersize',5)

text(.5,.5,{'subplot(2,2,4)'},...

'FontSize',14,'HorizontalAlignment','center')

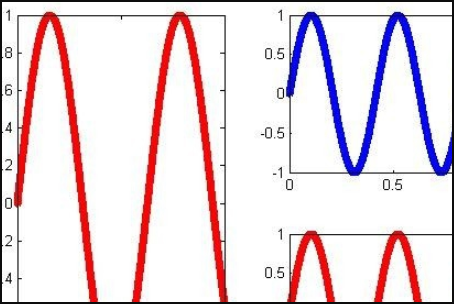

3、然后程序编译结果如右图所示。

怎样在excel中同一列中查找相同内容的单元格，

共有两种方法

以WPS 2019版为例

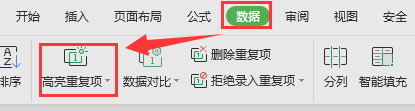

第一种方法：点击“数据”--->“高亮重复项”，选择要查找的数据，重复的数据就全部高亮显示出来了

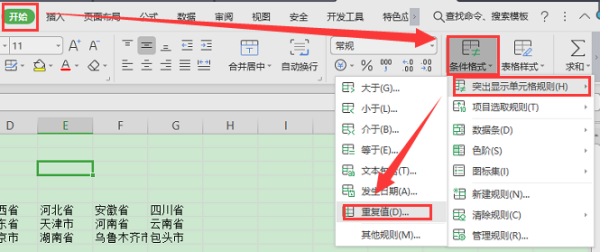

第二种方法：“开始”--->“条件格式”--->“突出显示单元格规则”--->“重复值”，将重复单元格标色后再打开数据--筛选，按颜色筛选。不带颜色是唯一值，带颜色的是重复值。

求教python一个作图的问题

matplotlib 是python最著名的绘图库，它提供了一整套和matlab相似的命令API，十分适合交互式地行制图。而且也可以方便地将它作为绘图控件，嵌入GUI应用程序中。

它的文档相当完备，并且Gallery页面中有上百幅缩略图，打开之后都有源程序。因此如果你需要绘制某种类型的图，只需要在这个页面中浏览/复制/粘贴一下，基本上都能搞定。

在Linux下比较著名的数据图工具还有gnuplot，这个是免费的，Python有一个包可以调用gnuplot，但是语法比较不习惯，而且画图质量不高。

而Matplotlib则比较强：Matlab的语法、python语言、latex的画图质量（还可以使用内嵌的latex引擎绘制的数学公式）。

本文目录

1.Matplotlib.pyplot快速绘图

2.面向对象画图

3.Matplotlib.pylab快速绘图

4.在图表中显示中文

5.对LaTeX数学公式的支持

6.对数坐标轴

7.学习资源

Matplotlib.pyplot快速绘图

快速绘图和面向对象方式绘图

matplotlib实际上是一套面向对象的绘图库，它所绘制的图表中的每个绘图元素，例如线条Line2D、文字Text、刻度等在内存中都有一个对象与之对应。

为了方便快速绘图matplotlib通过pyplot模块提供了一套和MATLAB类似的绘图API，将众多绘图对象所构成的复杂结构隐藏在这套API内部。我们只需要调用pyplot模块所提供的函数就可以实现快速绘图以及设置图表的各种细节。pyplot模块虽然用法简单，但不适合在较大的应用程序中使用。

为了将面向对象的绘图库包装成只使用函数的调用接口，pyplot模块的内部保存了当前图表以及当前子图等信息。当前的图表和子图可以使用plt.gcf()和plt.gca()获得，分别表示"Get Current Figure"和"Get Current Axes"。在pyplot模块中，许多函数都是对当前的Figure或Axes对象进行处理，比如说：

plt.plot()实际上会通过plt.gca()获得当前的Axes对象ax，然后再调用ax.plot()方法实现真正的绘图。

可以在Ipython中输入类似"plt.plot??"的命令查看pyplot模块的函数是如何对各种绘图对象进行包装的。

配置属性

matplotlib所绘制的图表的每个组成部分都和一个对象对应，我们可以通过调用这些对象的属性设置方法set_*()或者pyplot模块的属性设置函数setp()设置它们的属性值。

因为matplotlib实际上是一套面向对象的绘图库，因此也可以直接获取对象的属性

配置文件

绘制一幅图需要对许多对象的属性进行配置，例如颜色、字体、线型等等。我们在绘图时，并没有逐一对这些属性进行配置，许多都直接采用了matplotlib的缺省配置。

matplotlib将这些缺省配置保存在一个名为“matplotlibrc”的配置文件中，通过修改配置文件，我们可以修改图表的缺省样式。配置文件的读入可以使用rc_params()，它返回一个配置字典；在matplotlib模块载入时会调用rc_params()，并把得到的配置字典保存到rcParams变量中；matplotlib将使用rcParams字典中的配置进行绘图；用户可以直接修改此字典中的配置，所做的改变会反映到此后创建的绘图元素。

绘制多子图（快速绘图）

Matplotlib 里的常用类的包含关系为Figure -> Axes -> (Line2D, Text, etc.)一个Figure对象可以包含多个子图(Axes)，在matplotlib中用Axes对象表示一个绘图区域，可以理解为子图。

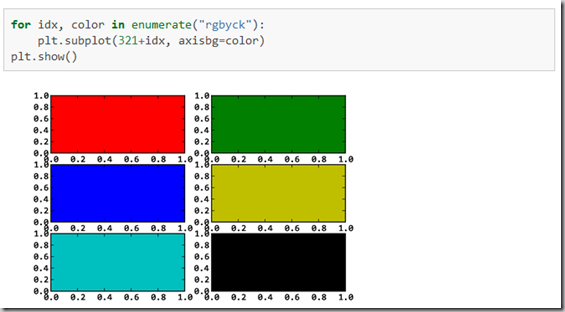

可以使用subplot()快速绘制包含多个子图的图表，它的调用形式如下：

subplot(numRows, numCols, plotNum)

subplot将整个绘图区域等分为numRows行* numCols列个子区域，然后按照从左到右，从上到下的顺序对每个子区域进行编号，左上的子区域的编号为1。如果numRows，numCols和plotNum这三个数都小于10的话，可以把它们缩写为一个整数，例如subplot(323)和subplot(3,2,3)是相同的。subplot在plotNum指定的区域中创建一个轴对象。如果新创建的轴和之前创建的轴重叠的话，之前的轴将被删除。

subplot()返回它所创建的Axes对象，我们可以将它用变量保存起来，然后用sca()交替让它们成为当前Axes对象，并调用plot()在其中绘图。

绘制多图表（快速绘图）

如果需要同时绘制多幅图表，可以给figure()传递一个整数参数指定Figure对象的序号，如果序号所指定的Figure对象已经存在，将不创建新的对象，而只是让它成为当前的Figure对象。

import numpy as np
import matplotlib.pyplot as plt
plt.figure(1) # 创建图表1
plt.figure(2) # 创建图表2
ax1 = plt.subplot(211) # 在图表2中创建子图1
ax2 = plt.subplot(212) # 在图表2中创建子图2
x = np.linspace(0, 3, 100)
for i in xrange(5):
plt.figure(1) #❶ # 选择图表1
plt.plot(x, np.exp(i*x/3))
plt.sca(ax1) #❷ # 选择图表2的子图1
plt.plot(x, np.sin(i*x))
plt.sca(ax2) # 选择图表2的子图2
plt.plot(x, np.cos(i*x))
plt.show()

在图表中显示中文

matplotlib的缺省配置文件中所使用的字体无法正确显示中文。为了让图表能正确显示中文，可以有几种解决方案。

在程序中直接指定字体。
在程序开头修改配置字典rcParams。
修改配置文件。

matplotlib输出图象的中文显示问题

上面那个link里的修改matplotlibrc方式，我试了好几次都没成功。能work的一个比较简便粗暴的方式（但不知道有没有副作用）是，1.找到字体目录YOURPYTHONHOME\Lib\site-packages\matplotlib\mpl-data\fonts\ttf下的Vera.ttf。这里我们用中文楷体(可以从windows/system32/fonts拷贝过来，对于win8字体文件不是ttf的可以从网上下一个微软雅黑)，直接张贴到前面的ttf目录下，然后更名为Vera.ttf。2.中文字符串用unicode格式，例如：u''测试中文显示''，代码文件编码使用utf-8 加上" #coding = utf-8 "一行。

面向对象画图

matplotlib API包含有三层，Artist层处理所有的高层结构，例如处理图表、文字和曲线等的绘制和布局。通常我们只和Artist打交道，而不需要关心底层的绘制细节。

直接使用Artists创建图表的标准流程如下：

创建Figure对象
用Figure对象创建一个或者多个Axes或者Subplot对象
调用Axies等对象的方法创建各种简单类型的Artists

importmatplotlib.pyplot as plt

X1 = range(0, 50)Y1 = [num**2 for num in X1] # y = x^2X2 = [0, 1]Y2 = [0, 1] # y = x

Fig = plt.figure(figsize=(8,4)) # Create a `figure'instanceAx = Fig.add_subplot(111) # Create a `axes'instancein the figureAx.plot(X1, Y1, X2, Y2) # Create a Line2Dinstancein the axes

Fig.show()Fig.savefig("test.pdf")
