4位共阳极LED数码管，显示“LOUE”效果，数组led【4】=

4位共阳极led数码管动态显示驱动原理？

要是数码管显示数字，有两个条件：1.是要在VT端加合适的电源(一般每颗LED还需串上合适的电阻，起限流作用)；2.要使(a,b,c,d,e,f,g,dp)端接低电平或“0”电平。这样才能显示的 能够点亮数码管后，就可以通过单片机控制数码管显示数字或字母。为了控制方便，我们将数码管的a~dp引脚依次连接单片机的P10-P17引脚

4位LED数码管显示原理

这种4位一体的在内部已经将相同的笔画连在一起了， 所以留给用户的接口就是8个笔画，四个公共端 你需要使用动态扫描技术来分时显示

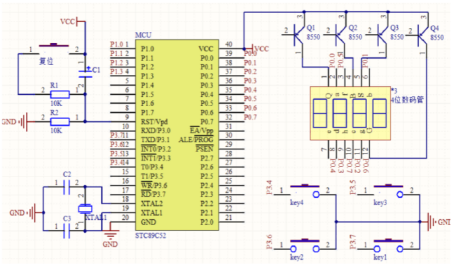

如何利用单片机让4位数码管显示？

程序如下（用的是STC89C52芯片）：

#include//52系列单片机头文件

#defineucharunsignedchar

#defineuintunsignedint

uintx,y;

ucharcodetable[]={

0x3f,0x06,0x5b,0x4f,

0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x77,0x7c,

0x39,0x5e,0x79,0x71};//共阴极数码管编码

voiddisplay(uchar,uchar,uchar,uchar);//声明子函数

voiddelay(int);//声明子函数

voidmain()

{

while(1)

{

display(1,2,3,4);//主程序始终调用数码管显示子程序

}

}

voiddisplay(uchara,ucharb,ucharc,uchard)

{

P2=0xef;

P0=table[a];//给第一个数码管送"a"

delay(1);//延时1ms

P2=0xdf;

P0=table[b];//给第二个数码管送"b"

delay(1);//延时1ms

P2=0xbf;

P0=table[c];//给第三个数码管送"c"

delay(1);//延时1ms

P2=0x7f;

P0=table[d];//给第三个数码管送"d"

delay(1);//延时1ms

}

voiddelay(uintz)//延时子函数

{

uintx,y;

for(x=z;x>0;x--)

for(y=110;y>0;y--);

}

扩展资料

led数码管是由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。led数码管常用段数一般为7段有的另加一个小数点，还有一种是类似于3位“+1”型。

位数有半位，1，2，3，4，5，6，8，10位等等，led数码管根据LED的接法不同分为共阴和共阳两类，了解LED的这些特性，对编程是很重要的，因为不同类型的数码管，除了它们的硬件电路有差异外，编程方法也是不同的。

参考资料来源：百度百科-数码管

51单片机 编写4个LED数码管同时循环显示0—9的数字 的程序。

#include
#defineucharunsignedchar
ucharcodeledtab[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};//0-9
uchartime,scanled,tiao;
uchardisdat[6]="201803";
voiddelay(unsignedintx)
{
	unsignedinti,j;
	for(i=0;i	for(j=0;j<120;j++);
}
voidt0isr()interrupt1	//秒计时
{
	TH0=0x3c;
	TL0=0xb0;
	time++;
	if(time==20)
	{
		time=0;
		tiao++;
		tiao%=10;
	}
}
voidt1isr()interrupt3	//显示
{
	TH1=0xec;
	TL1=0x78;
	P2=1<	P0=~ledtab[tiao];
	scanled++;
	scanled%=4;
}
main()
{
	TMOD=0x11;
	TH0=0x3c;
	TL0=0xb0;
	TH1=0xec;
	TL1=0x78;
	TR1=1;
	TR0=1;
	ET0=1;
	ET1=1;
	EA=1;
	while(1);
}

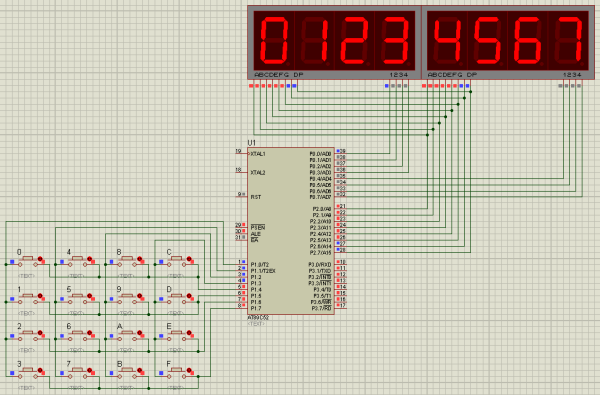

汇编语言，4位八段共阴极数码管和共阳极数码管查表指令怎么写？

#include // 可以参考一下

#define uchar unsigned char

uchar temp;

int key1,key,disbuf;// 此表为 LED 的字模 0 1 2 3 4 5 6 7 8 9 a b c d e f

unsigned char code LED7Code[] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71};

unsigned char ledx[8];

bit s0,s1;

void delay(uchar z)

{

uchar i,j;

for(i=0;i<120;i++)

for(j=0;j

}

void scan() //要是按键了，扫描键盘编码值

{

P1=0xF0;

delay(1);

temp=P1;

switch(temp)

{

case 0xe0: key1=0;

break;

case 0xd0: key1=1;

break;

case 0xb0: key1=2;

break;

case 0x70: key1=3;

break;

}

P1=0x0f;

delay(1);

temp=P1;

switch(temp)

{

case 0x0E: key=key1+0;

break;

case 0x0D: key=key1+4;

break;

case 0x0B: key=key1+8;

break;

case 0x07: key=key1+12;

break;

default : key=-1;

}

if((key1+1)&&(key+1)) disbuf=key;

}

void ejjc() //判断是否按键

{

P1=0xF0;

if(P1!=0xF0) { scan();s0=1;}

else { s0=0; s1=1;}

}

void main()

{

uchar i;

while(1)

{

ejjc();

if(s0==1 && s1==1)

{

s0=0;s1=0;

for(i=0;i<8;i++)

{ ledx[i]=ledx[i+1]; ledx[8]=disbuf; }

}

P0=0xff;

P2=LED7Code[ledx[0]];

P0=0xfe;

delay(5);

P0=0xff;

P2=LED7Code[ledx[1]];

P0=0xfd;

delay(5);

P0=0xff;

P2=LED7Code[ledx[2]];

P0=0xfb;

delay(5);

P0=0xff;

P2=LED7Code[ledx[3]];

P0=0xf7;

delay(5);

P0=0xff;

P2=LED7Code[ledx[4]];

P0=0xef;

delay(5);

P0=0xff;

P2=LED7Code[ledx[5]];

P0=0xdf;

delay(5);

P0=0xff;

P2=LED7Code[ledx[6]];

P0=0xbf;

delay(5);

P0=0xff;

P2=LED7Code[ledx[7]];

P0=0x7f;

delay(5);

}

}
