利用软件延时方法时，论述微处理器的工作模式。在MSP430低功耗模式下，论述如何实现延时

软件 2025-01-12

怎样实现TI MSP430单片机低功耗？

　　430单片机的低功耗实现方式可以通过软件编程来实现。

　　为了使MSP430最大限度的达到低功耗，对于MSP430未使用的GPIO而言，应该将其设置为输出；或者是设置为输入，但是将管脚的电平固定，可以通过外部电路将管脚连接至Vcc或者GND,也可使能内部上下拉电阻，将管脚电平固定。

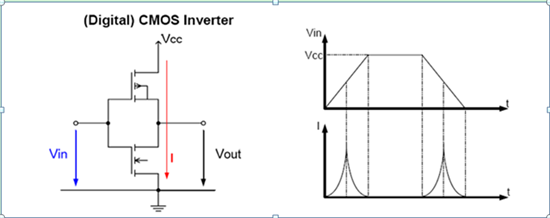

　　对于MSP430而言，大部分情况下，测量到的功耗与datasheet不符均是由对MSP430未使用的GPIO处理不当引起的。默认情况下，MSP430的GPIO是作为输入的，其等效电路如下图所示，为推挽模式：

　　当GPIO管脚配置为输入管脚且外部电平处于浮动状态时(0

MSP430的工作模式都是用什么表示

我不知道你所说的工作模式的表示是什么意思。 CPU内状态寄存器SR中的SCG1、SCG2、OscOff和CPUOff位是重要的低功耗控制位。只要任意中断被响应，上述控制位就被压入堆栈保存，中断处理之后，又可以恢复先前的工作方式。在中断处理子程序执行期间，通过间接访问堆栈数据，可以操作这些位；这样允许程序在中断返回（RETI）后，以另一种功耗方式继续运行。各控制位作用如下： SCG1：当SCG1复位时，使能SMCLK；SCG1置位则禁止SMCLK。 SCG0：当SCG0复位时，直流发生器被激活，只有SCG0被置位且DCOCLK信号没有用于MCLK或SMCLK，直流发生器才能被禁止。 OscOff

我想通过读MSP430的SR寄存器来判断当前430是不是工作于低功耗模式下，请问应该如何实现。

有两个函数返回SR的值： __get_SR_register(); __get_SR_register_on_exit(); 把返回值赋给bSR，它的第4 5 6 7位分别是CPUOFF OSCOFF SCG0 SCG1的值，再判断这4个数的组合关系应该就可以看出在哪个低功状态了吧

msp430使用

在MSP430F149中TBCTL表示定时器B的控制寄存器。MCx是该寄存器的第5-4位，是定时器B的工作模式控制位，表示定时器的工作方式。在头文件中 #define MC_0 (0*0x10u) /* Timer A mode control: 0 - Stop */ 这是一个宏定义，MC_0的值即为：0*0x10u，它是一个无符号乘法运算，结果就是为0，即MC_0的值实际为：0x00（因为这个值比较特殊，所以现用MC_2举例）如果是#define MC_2 (2*0x10u) ，则MC_2=0x20,二进制为：0010 0000,正好第5位为1。 TBCTL & MC_0 是TBCTL与

MSP430什么时候进入低功耗模式

这个问题很蹊跷！

首先，在什么地方进入低功耗模式完全是由程序员来决定的。你需要什么时候让430低功耗，它就什么时候进。当然，前提是你使用了进入低功耗的操作语句。不知道楼主使用的是什么型号的片子，反正5系列的头文件里面已经重定义了低功耗的语句，例如只需要调一下LPM0();就可以进入低功耗模式0了。

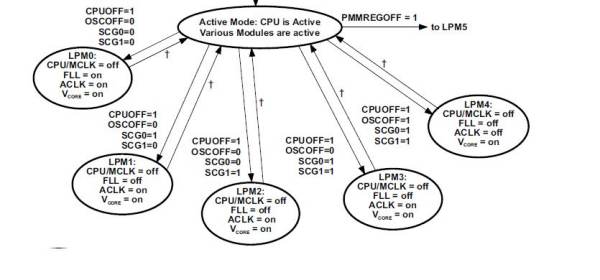

什么时候进入哪种低功耗模式？这个问题我只能说你把软件需求分析和软件功能实现弄混了。准确的讲，如果你的产品或者项目没有低功耗需求，你根本就不需要低功耗这个模式。让单片机一直运行就可以了。如果你的开发需要进低功耗以节省电力，那么就需要应用低功耗来达成你的目的。至于五种低功耗模式怎么选择。这里有个图先插一下

因为编辑的时候看不到图片效果，所以看不清的话就将就着看吧。

我用的是5系列，一共五种低功耗模式，每种低功耗模式标明了在此模式下会被关闭的功能模块都有哪些。使用低功耗的前提是你有低功耗的应用需求，在这个前提下选择低功耗模式的原则是不能干扰基本功能的实现。以配图为例，如果你的低功耗模式需要使用定时器，而你的定时器的时钟源恰好使用的是ACLK，那么低功耗模式LPM4是绝对不能使用的，因为LPM4会关闭ACLK，相当于关闭了定时器，假如说你的应用是定时器每隔一段时间产生一个中断，将430从低功耗中唤醒执行一些动作后再次进低功耗，那么在使用ACLK作为此定时器的时钟源的情况下，进入LPM4就使得功能无法被正常执行。等于在逻辑上造成了一个死锁。如果你的应用需要在低功耗的时候依然使用FLL，那么就不能使用图中除LPM0以外的其他任何一种低功耗模式。

所以，具体使用哪种低功耗模式要结合你的应用需求和用户手册中对低功耗模式的说明综合考虑的。等你的知识积累到一定时候，对低功耗的选择取舍就会游刃有余了。

小盆友，你从来不看芯片规格书的吗？？？
