matlab根据函数表达式画3维图

关于MATLAB画三维函数图

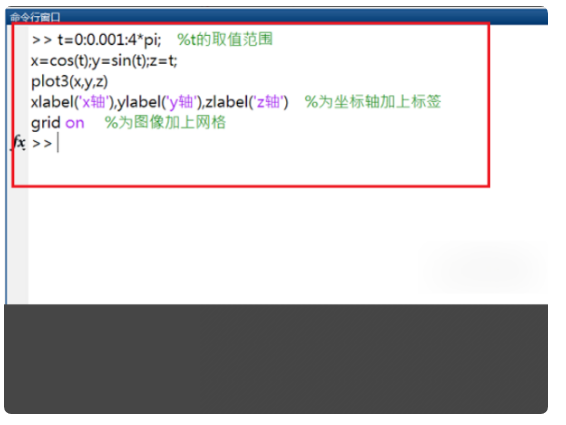

1、打开matlab，在命令行窗口中输入如下图所示，绘制三维函数图。

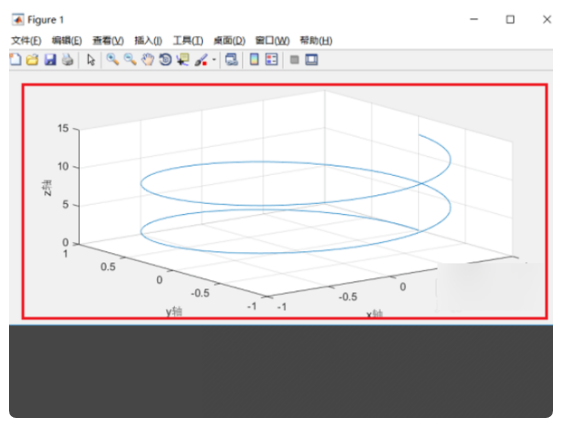

2、按回车键之后，可以看到绘制的三维函数图。

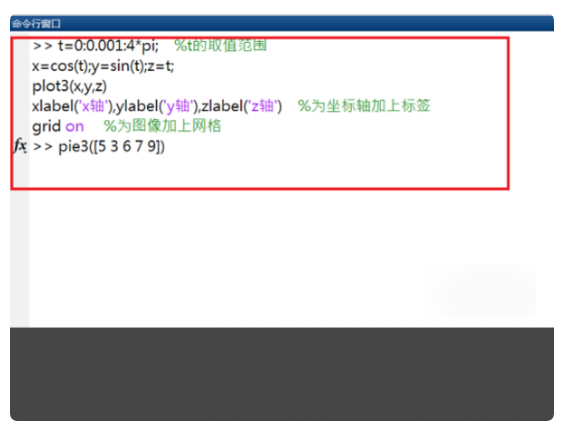

3、接下来绘制三维饼图，输入“pie3([5 3 6 7 9])”。

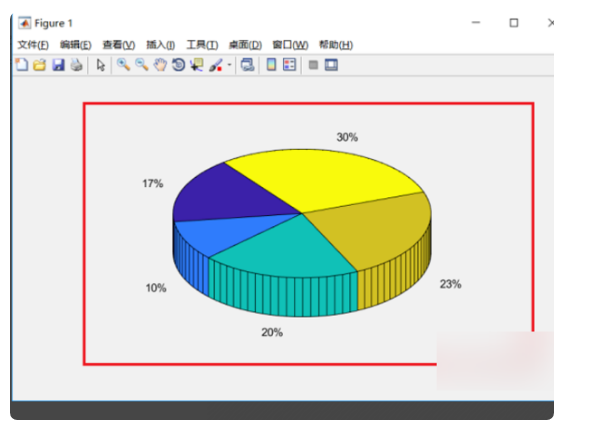

4、按回车键之后，可以看到绘制的三维饼图。

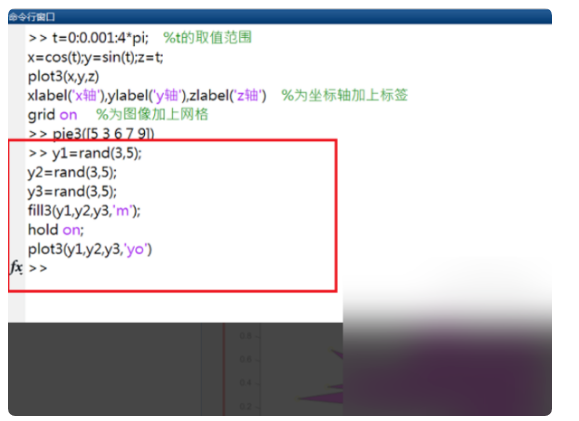

5、然后输入相应的代码文件，如图所示：

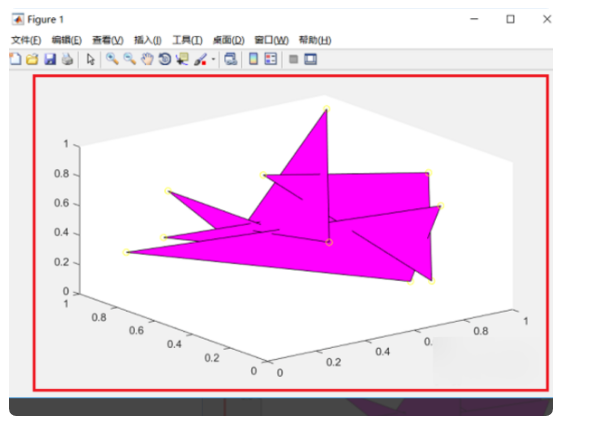

6、最后的结果如图所示。

扩展资料：

为了提高作图速度，用户最好遵循如下的作图原则：

1、作图步骤：设置图幅→设置单位及精度→建立若乾图层→设置对象样式→开始绘图。

2、绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。

3、当处理较小区域的图案时 ,可以减小图案的比例因子值 ;相反地 ,当处理较大区域的图案填充时 ,则可以增加图案的比例因子值 。

4、为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。

5、需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。

6、不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。

7、对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

参考资料来源：百度百科-MATLAB

求助各位这个用matlab怎么画3维曲面图

如何用matlab画带积分函数的三维曲面图 ？
解决思路和方法：
方法1：利用循环语句
1、分别将x【10，25】和y【10，55】划分若干个等份，如n=100
x=linspace(10,25,100);
y=linspace(10,55,100);
2、使用meshgrid函数，对x、y数据进行平面网格化。即
[x,y] = meshgrid(x,y)
3、使用双循环语句，求得z。即
for i=1:100
for j=1:100
eq=@(t) 1./(sqrt(2*pi)*0.387*t).*exp(-(log(t)-2.59).^2./(2*0.387^2))
z(i,j)=0.991.*(1-exp(-(x(i,j)/11.936).^6.411))*0.991.*integral(eq,0,y(i,j))
end
end
4、使用mesh函数，绘制其三维曲面图，即
mesh（x,y,z）
5、标注坐标轴名称，即
xlabel('x');ylabel('y');zlabel('z')

方法2：利用fmesh函数

1、自定义函数，z(x,y)

2、使用fmesh函数，绘制其三维曲面图，即
fmesh(z,[10 50 10 55]);

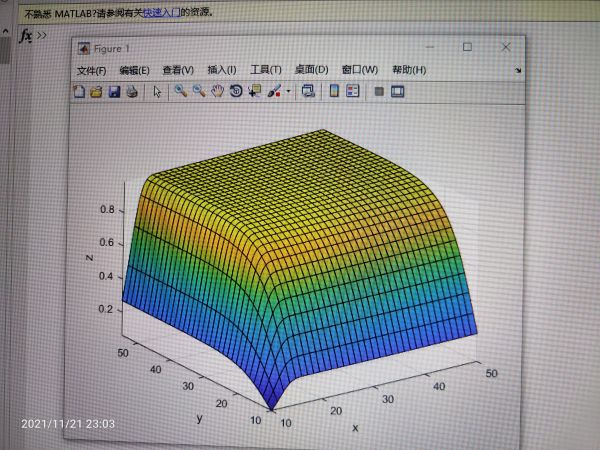

运行结果如下所示。

用MATLAB只知道一些坐标，怎样绘制出三维曲面图

知道一组x、y、z坐标，怎样用MATLAB绘制出三维曲面图。实现方法的步骤：

1、根据一组x、y、z的数值，拟合出z=f（x，y）函数关系；

2、对x、y在某区间内划分n等分，如x=linspace(0,100,50)，y=linspace(-20,20,50)，这里n等分为51；

3、用[X,Y] = meshgrid(x，y)命令，建立X—Y平面上的网格数据

4、根据z=f（x，y）函数表达式，求出Z值，如Z=X.^2+Y.^3

5、用surf(x,y,z)命令，绘出三维曲面图。(同mesh命令一样)

matlab怎么画三维函数图像

要有三维坐标x,y,z的数据，用surf,mesh,plot3等命令，就可画出图形。请把数据和图形要求说下，根据不同的数据和图形要求画不同的图形。

Matlab绘制三元（三维）函数图像

解决方法：

1、根据y，z值，求出x值

2、分拣x>=1.5以上对应的y，z值

disp('x y z'); %显示x>=1.5,0

3、用polt3（）函数绘制图形，即

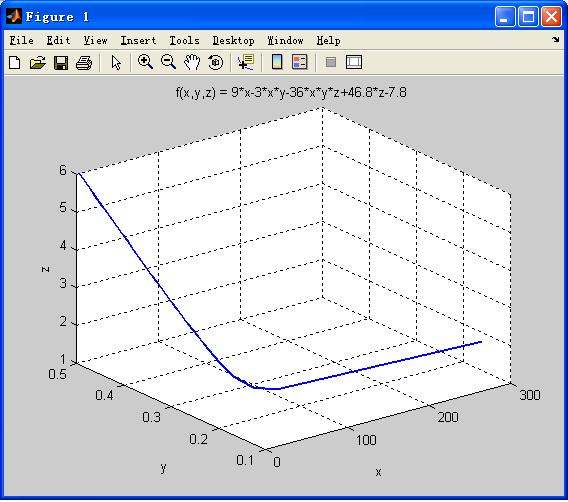

plot3(x,y,z)

4、具体代码见附件。也可以通过私信上传。

标签：信息技术 matlab 函数 编程语言
