画出OTN网络中OTUk帧结构示意图，并说明其中包含的3类开销的内容及其在系统中的作用

软件 2024-03-08

DWDM与OTN的区别

DWDM与OTN的区别有：

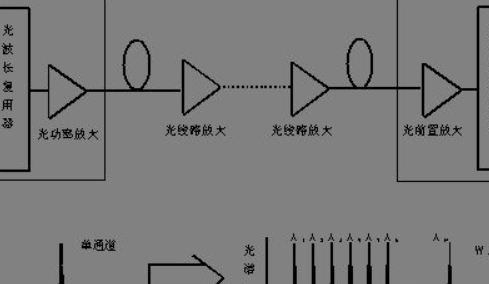

1、原理不同：DWDM技术是利用单模光纤的带宽以及低损耗的特性，采用多个波长作为载波，允许各载波信道在光纤内同时传输。

而OTN光传送网技术是电网络与全光网折衷的产物，将SDH强大完善的OAM&P 理念和功能移植到了WDM 光网络中。

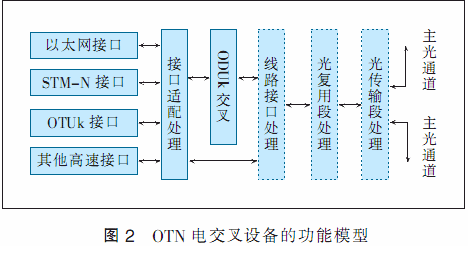

2、功能不同：DWDM能够在同一根光纤中，把不同的波长同时进行组合和传输，而OTN是在光域内实现业务信号的传送、复用、路由选择、监控。

3、结构不同：DWDM从结构上分，目前有集成系统和开放系统。集成式系统，要求接入的单光传输设备终端的光信号是满足G．692标准的光源。

而OTN的结构是电路层网络、光通道层网络、光复用段层网络、光传输段层网络和物理媒质层网络。

扩展资料：

DWDM与通用的单信道系统相比，密集 WDM不仅极大地提高了网络系统的通信容量，充分利用了光纤的带宽，而且它具有扩容简单和性能可靠等诸多优点。

特别是它可以直接接入多种业务更使得它的应用前景十分光明。在模拟载波通信系统中，为了充分利用电缆的带宽资源，提高系统的传输容量，通常利用频分复用的方法。

即在同一根电缆中同时传输若干个信道的信号，接收端根据各载波频率的不同利用带通滤波器滤出每一个信道的信号。

参考资料来源：百度百科—DWDM

参考资料来源：百度百科—otn

骨干网组网技术中工业以太网、SDH、OTN三种组网技术到底有什么优缺点，各自应用在哪些场合？

以太网优点是它以数据包的形式传送数据，把数据流打成一个个数据包，数据包里有通达地点信息和顺序先后信息，可分不同路径传输。而且是异步传输，存储转发，对系统时钟精度要求不特别高，对收发端的时钟同步也没有太多要求。业务对系统的时延要求也不高，还可以共享带宽，带宽利用率高。因为是异步传输，传送速率可达到很高。现在高端路由器的端口速率已经可以达到40Gbit/s和100Gbit/s。因为是共享带宽，当用户超出一定数量，就会造成较大的拥塞和时延，导致丢包增大。而且用户越多，这种拥塞是成几何级数增长，最终导致网络瘫痪。 SDH优点是全球统一标准（不像PDH），使用了指针技术，不需通过多极复用和解复用就能将

SDH，MSTP，OTN和PTN的区别和联系

区别：

1、使用的技术不同：

SDH：用的是通过不同速率的数字信号的传输提供相应等级的信息结构的技术。

MSTP：是更高级的SDH，是基于SDH来传输以太网。

OTN：用的是波分技术。

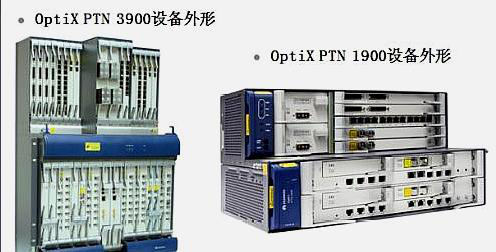

PTN：用的是分组交换的技术。

2、应用不同：

SDH：IP业务、ATM业务。

MSTP：种类丰富的带宽服务。

OTN：提供网络保护、提高安全性。

PTN：适合各种粗细颗粒业务、端到端的组网能力。

3、原理不同：

SDH：映射、定位和复用。

MSTP：将传统的SDH复用器、数字交叉链接器（DXC）、WDM终端、网络二层交换机和lP边缘路由器等多个独立的设备集成为一个网络设备，进行统一控制和管理。

OTN：在光域内实现业务信号的传送、复用、路由选择、监控，并且保证其性能指标和生存性。

PTN：在IP业务和底层光传输媒质之间设置了一个层面，它针对分组业务流量的突发性和统计复用传送的要求而设计，以分组业务为核心并支持多业务提供。

联系：

它们都是光传输的技术。

参考资料来源：

百度百科-SDH

百度百科-MSTP

百度百科-光传送网

百度百科-PTN

如何去除华为路由模拟器配置时弹出的信息

方法：中括号下面输入华为基础命令：undo info-center enable（撤销信息）。

扩展资料：

一、eNSP(Enterprise Network Simulation Platform)是一款由华为提供的免费的、可扩展的、图形化操作的网络仿真工具平台，主要对企业网络路由器、交换机进行软件仿真，完美呈现真实设备实景，支持大型网络模拟，让广大用户有机会在没有真实设备的情况下能够模拟演练，学习网络技术。

二、低、高端路由器的区别：

“低端路由器和高端路由器都是差不多的用法，为什么价格会相差这么远啊?”其实这个问题提得很不错，不少不熟悉产品技术的朋友基本上都会类似的疑问——“为什么一样的功能，这款路由器这么贵，另外一款又这么便宜”、“为什么思科的路由器这么贵?而TP-LINK的这么便宜?”、“这两款路由器的主要参数都一样，为什么性能却相差这么远?”

对于这些问题，我们都必须从路由器的基本原理谈起。

路由器的工作原理在上文已经介绍。

把网络分段可以解决这些问题，但同时你必须提供一种机制使不同网段的计算机可以互相通信，就是促生了路由器这种设备：

路由器工作在IP协议网络层，用于实现子网之间转发数据。路由器一般都有多个网络接口，包括局域的网络接口和广域的网络接口。每个网络接口连接不同的网络，路由器中记录有每个网络端口相连的网络信息。同时路由器中还保存有一张路由表，它记录有去往不同网络地址应送往的端口号。Internet用户使用的各种信息服务，其通讯的信息最终均可以归结为以IP包为单位的信息传送，IP包除了包括要传送的数据信息外，还包含有信息要发送到的目的IP地址、信息发送的源IP地址、以及一些相关的控制信息。当一台路由器收到一个IP数据包时，它将根据数据包中的目的IP地址项查找路由表，根据查找的结果将此IP数据包送往对应端口。下一台IP路由器收到此数据包后继续转发，直至发到目的地。路由器之间可以通过路由协议来进行路由信息的交换，从而更新路由表。

三、华为路由模拟器具有以下功能：

1.可模拟华为交换机、路由器和三层交换机运行，全真VRP系统

2.可任意组网络拓扑图

3.支持摸拟Serial，Ethernet网络接口，支持Console口，可添加主机PC

4.随模拟器附带12个基本实验，简明扼要，对照实验教程输命令，让你迅速成为TCP/IP网络高手

5.随模拟器附带TCP/IP理论学习教程，介绍TCP/IP基础、交换机和路由器原理及应用，动态路由协议原理，和防火墙原理

参考资料：华为路由模拟器—华为模拟技术官网百度百科—路由器
