CAD2016在标注横向尺寸时，由于位置关系需要放在图形上，文字怎么放在左侧

软件 2023-11-12

CAD怎么调整角度标注时文字的左右放置位置？

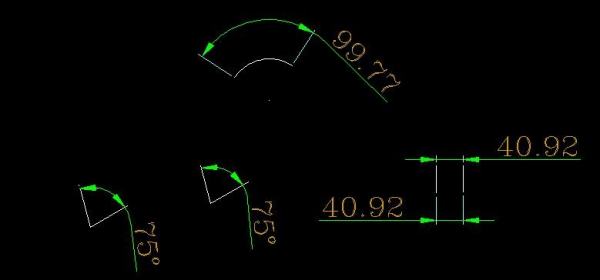

你说的这个问题试了一下，达不到你的要求。角度标注和弧长标注，当文字过大在尺寸界线之间放不下的时候，系统默认移出文字是在尺寸界线的右侧而且文字下方有尺寸线，当手动移到左侧的时候文字下方不会有尺寸线的，怎么调整也没调出来。线性标注可以达到你的要求。如果在右侧妨碍你其他的标注了，你可以设置在尺寸线上方显示的

cad标注尺寸上的文字位置怎么移动

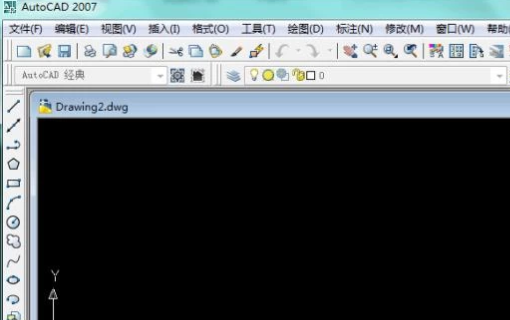

1、在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面。

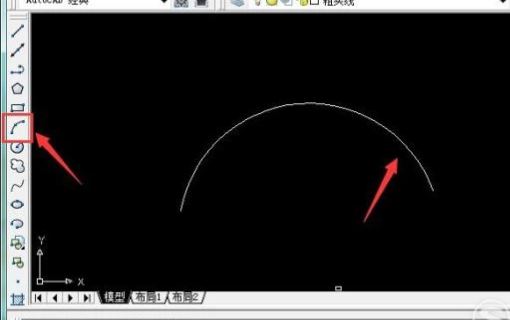

2、打开软件后，利用“圆弧”工具在绘图区域画出一条圆弧，然后在上方进行圆弧的标注。

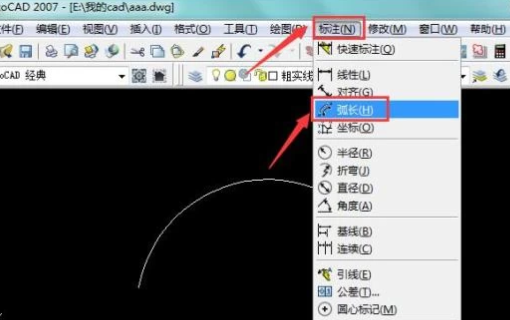

3、画好圆弧后，在上方找到“标注”选项，点击鼠标左键打开，在其子菜单中找到“弧长”选项。

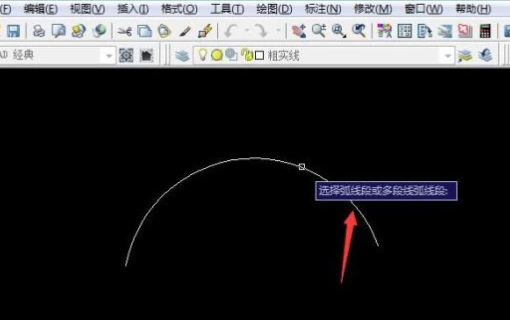

4、点击“弧长”选项，进行弧长标注的命令。命令栏中提示我们“选择弧线段”，将鼠标光标移至弧线上。

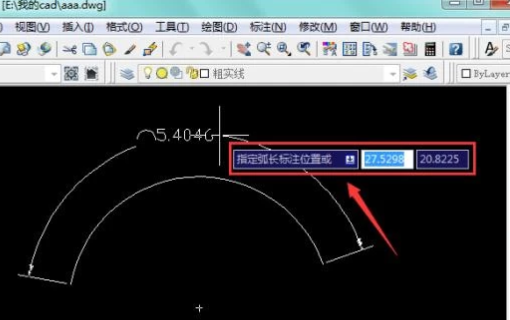

5、鼠标左键点击该弧线后，移动鼠标光标，提示“指定弧长标注位置”。

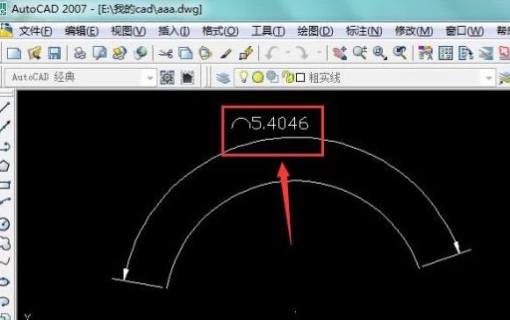

6、找到适当弧长标注位置界限后，点击鼠标左键确定，则弧长标注操作完成。

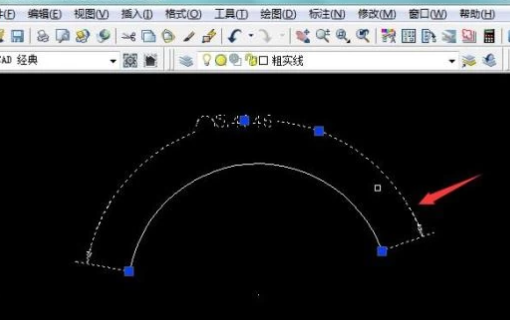

7、发现标注里的文字位置在标注弧线的中央，若需调整文字位置，比如让文字调整至弧线上方。首先，点击该标注选择对象，出现如图所示的蚂蚁线则选择对象成功。

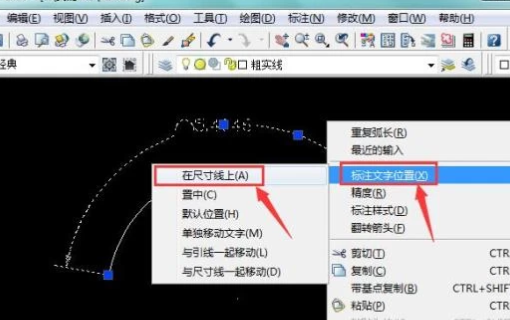

8、选择好对象后，点击鼠标右键，在弹出的菜单栏中找到“标注文字位置”，点击，在其子菜单中找到“在尺寸线上”选项。

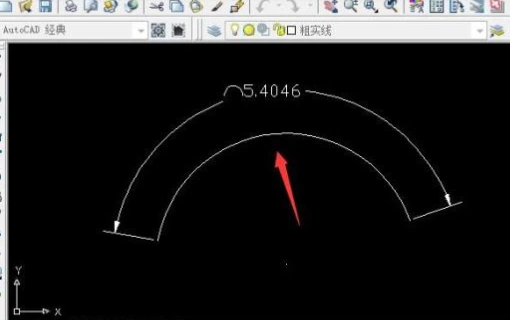

9、点击“在尺寸线上”选项，调整尺寸文字位置的操作就完成了。发现我们的标注文字就移动到标注线上方去了。

如何调整CAD标注文字的位置

1.打开CAD软件，在左边的一栏是画图工具栏，找到矩形画图命令图案，点击图案随便画一个矩形。 2.在菜单栏中找到“标注”选项，点击标注选项，弹出下拉菜单，在下拉菜单中找到“标注样式”选项，单击该选项。 3.弹出“标注样式管理器”对话框，在该对话框的左边一栏找到“样式”字样，选择要更改的样式，比如“ISO-25”,选中它，然后在右边点击“修改”按钮。 4.弹出“修改标注样式：ISO-25”在下方有一排切换按钮，找到“文字”字样，点击“文字”字样。 5.在该文字字样的页面中有一个“文字位置”，在文字位置下方有个“垂直”字样，在它旁边有个下拉三角，点击下拉三角选择“置中”，然后单击右下角的“确定”。

CAD怎样调整标注文字在尺寸线上的位置

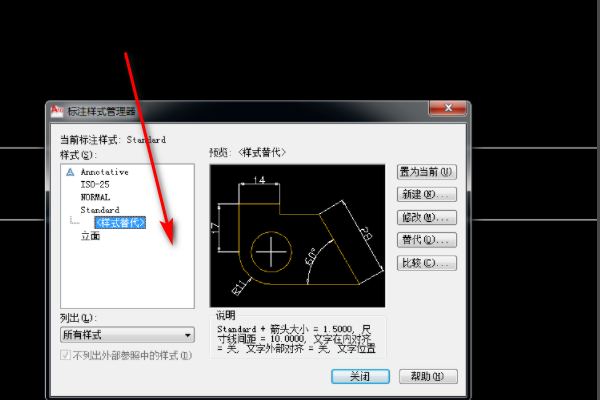

1、我们首先选择输入D空格以标记样式管理器。

2、我们选择鼠标左键单击“修改”的功能选项。

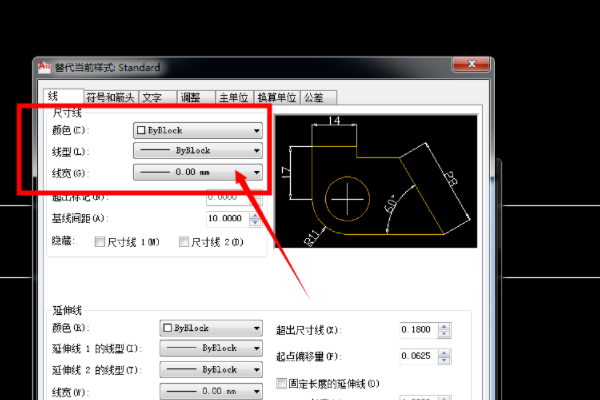

3、第一个就是这条线。我们可以设置颜色，线型，线宽并设置我们需要的设置。

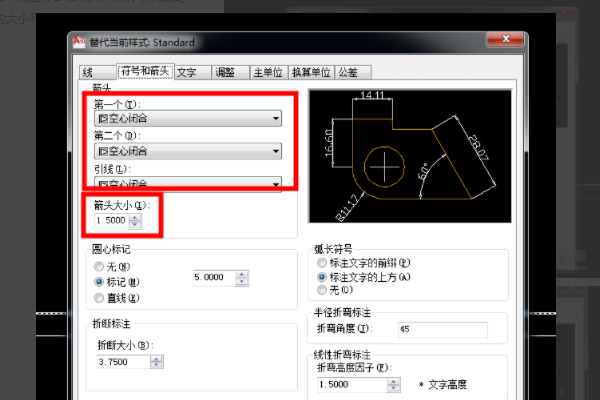

4、第二个是匹配和箭头，我们可以改变符号的大小和符号的状态。

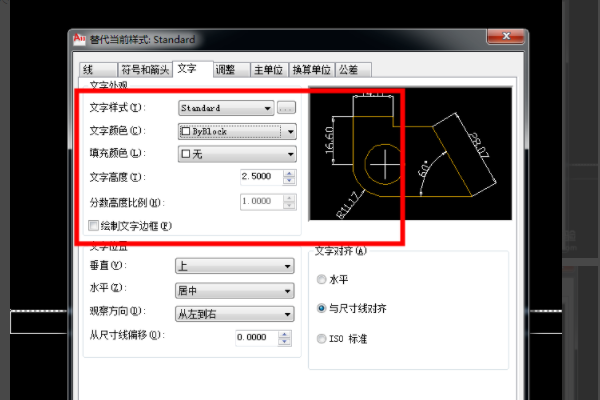

5、这是文字，我们可以改变文字的样式，颜色，位置。

CAD中如何将标注的文字放在尺寸线的上方

1、打开CAD软件，在命令里面输入d，将标注样式管理器打开。

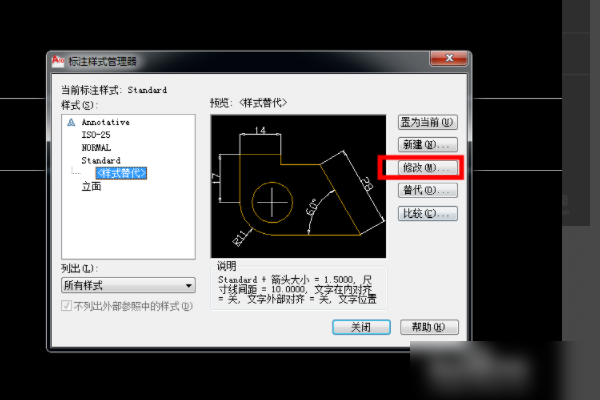

2、打开了之后，点击样式管理器右侧的修改功能。

3、然后在线的界面里可以设置线的颜色、线型以及线宽。

4、点击第二个选项符号和箭头，在此选项里面设置符合和箭头的样式。

5、设置完毕之后，继续点击第三个选项文字，在文字这一栏里就可以设置文字的位置。

标签：AutoCAD CAD制图软件信息技术图像处理
