viso 软件物流形状

作业单位物流相关图怎么画？用visio

1，visio。 2，先选画“框图--正方形”，旋转45℃。复制粘贴组成如图所示。 3，画线工具补全最上和最下面正方形角上的斜杠。 4，画线工具补全左侧的长方形，闭合图形，可以添加文字。 5，通过"其它visio方案--批注"添加小正方形中的字母。 字母不能直接添加，直接添加字母方向不对。

visio基本流程图形状各代表什么意思

visio基本流程图中的形状共有26个，我说几个最常用的： 1、第一个形状是“流程”，是一个矩形框，这个是使用最多的，是流程的基本使用框，用最简洁的文字表示某一流程。如，物资采购，将这个初始流程。 2、第二个形状是“判定”，是尖向下的菱形框，这个也是经常使用，是对上一个流程的判定，如果达到要求，则继续转下一个流程，否则，应返回上一个流程。如：入库检验，这个作为判定流程，物资合格，则进入入库流程，否则，转不合格处理。 3、第三个形状是“文档”，像一张纸的上半部分，常用形状，当我们需要文件来支持某一个流程时，就要使用这个形状。 4、第四个形状是“数据”，是一个平形四边形，当我们需要调用数据，采集数

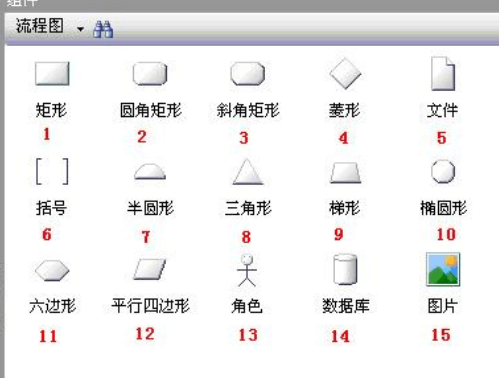

Visio中的基本流程图的各个形状的含义是什么？

1、矩形：一般用作要执行的处理（process），在程序流程图中做执行框。

2、圆角矩形或者扁圆：表示程序的开始或者结束，在程序流程图中用作为起始框或者结束框。

3、斜角矩形：斜角矩形平时几乎不使用，可以视情况自行定义。或者在其他的流程图中，有特殊含义，暂不知晓，也希望有识之士指点一二。

4、菱形：表示决策或判断（例如：If...Then...Else）,在程序流程图中，用作判别框。

5、文件：表达为一个文件，可以是生成的文件，或者是调用的文件。如何定义，需要自己根据实际情况做解释。

6、括弧：注释或者说明，也可以做条件叙述。一般流程到一个位置，做一段执行说明，或者特殊行为时，会用到它。

7、半圆形：半圆在使用中常作为流程页面跳转、流程跳转的标记。

8、三角形：控制传递，一般和线条结合使用，画数据传递。

9、梯形：一般用作手动操作。

10、椭圆形或圆形：如果画小圆，一般是用来表示按顺序数据的流程。

11、六边形：表示准备之意，大多数人用作流程的起始，类似起始框。

12、平行四边形：一般表示数据，或确定的数据处理。或者表示资料输入（Input）。

13、角色：来自于usecase用例，模拟流程中执行操作的角色是谁。需要注意的时，角色并非一定是人，有时候是机器自动执行，有时候也可是是模拟一个系统管理。

14、数据：就是指保存我们网站数据的数据库。

15、图片：表示一张图片，或者置入一个已经画好的图片、流程或者一个环境。

扩展资料：

在Visio中如果是画页面流程图，那么也可以用矩形指代一个页面。有时候会把页面和执行命令放在同一个流程中做说明，这个时候将两类不同的矩形做色彩区别，然后做说明就好了。

其实Visio里面由于不涉及到具体的程序流程，所以有些标准的图形并没有提供，如不规则图形、侧面双矩形等。大多数情况下，还是自己自定义一下自己的符号标准，就跟prd文档加上名词解释一样，才是解决方法。

怎么用visio画仓库布局图

以下是使用Visio绘制仓库布局图的步骤： 1. 打开Visio软件，选择“流程图”模板。 2. 在画布上拖动一个矩形框，表示整个仓库的边界。 3. 从工具栏中选择合适的形状来代表货架、货物等元素，并将它们拖到画布上。您可以通过双击每个形状来编辑其属性和标签。 4. 将这些形状放置在正确的位置上，以反映实际仓库中各元素之间的关系。例如，将货架排列成行或列，并确保它们与通道之间有足够空间以便人员和设备进行操作。 5. 添加文本说明：为了使图表更加清晰易懂，请添加一些文本说明。您可以使用Visio提供的文字框工具，在需要注释或解释时添加相应内容。 6. 调整样式和格式：最后，您可以调整颜色、字体、

作业单位物流相关图怎么画？用visio

课程简介与目标 1、课程简介：业务流程体系结构介绍；流程绘制的规范和要求说明；Visio流程图绘制详细说明；其他工具介绍。 2、课程目标： a、理解业务流程体系结构、掌握流程绘制的规范和要求； b、掌握Visio流程图绘制的要点和方法； c、初步了解ARIS、IBM业务流程建模和监控工具等业界先进的流程管理工具的主要特点、应用范围和功能结构。 流程图绘制规范及要求 流程图绘制工具包： 流程图例讲解—企业标示： 流程图例讲解—职能带区 流程图例讲解—流程开始 流程图例讲解—流程活动： 流程图例讲解—业务单据 流程图例讲解—系统单据 流程图例讲解—判断/决策 流程图例讲解—连接线 流程图例讲解—批
