tekla软件导出NC１文件中孔中十字线怎么去掉

软件 2023-09-05

UG制图时,不想要孔中心线怎么设置

工具/原料

UG软件电脑

方法/步骤

1、此方法为临时方法，在过滤器选项卡中，选中“符号”过滤器。

2、利用鼠标框选画的图像，框住所有的图像。

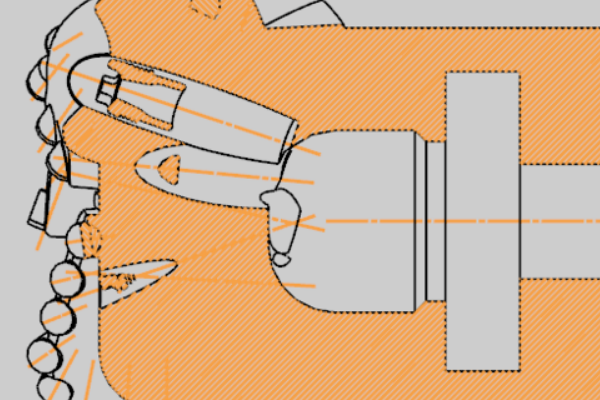

3、框选完成后，点击”delete“进行删除，即可发现中心线全部删除完成。

solidworks转CAD牙孔上的十字线如何去掉

那是中心线，可以选择它直接删除，或者你打开【系统选项】，在【文档属性】面板的出详图一项，里面有个“视图生成时自动插入",把带”中心符号-xx-xx“都取消选择，那么在这个文档中插入新视图就不会再自动生成中心符号。

tekla 孔标记上面的圈号怎么去掉？

双击孔打开属性对话框，在第一行中选择其他项，找到你想要的样式

ug软件打开，鼠标显示十字线，怎么去掉它

十字线是圆心的意思，柱子和孔一般都有，可以在设置里把圆心标示取消掉

tekla structures调图时怎么去掉下图中的红色标记？还有怎么把螺栓孔的尺寸改成另一张图的形式?

1.同时按住SHIFT+A就可以去掉了 2.将另一张图中的螺栓孔标记双击，在另存中输入名字，点另存，若另一张图在同一模型就在这张图中双击螺栓孔标记，在读取中找你存的名字，点读取，点修改就可以了。若不在同一模型，在模型文件中atribute中找你保存的名字的文件，复制到当前模型相同文件夹中，重新打开模型，其余操作就与上面相同了
