请问各位大神要把图一转换为图二的格式要怎么转换，求解答，多谢！！

软件 2023-08-08

J2:

=IFERROR(INDEX($B$1:$H$1,,SMALL(IF($B2:$H2<>"",COLUMN($B$2:$H$2)-1,4^8),COLUMN(A1))),"")

数组公式，在编辑状态下同时按下Ctrl+Shift+Enter,当出现如图箭头所指大括号即可右拉下拉。

最后设置单元格格式

=$Q$1 按回车键，下拉填充公式即可

1、首先打开creo2.0应用程序，打开想要转换的图纸，下面是将该三维图转成CAD工程图。

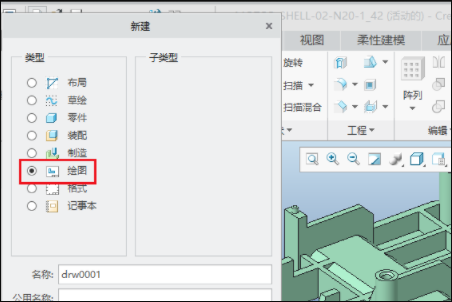

2、然后点击选择“绘图”，新建一个模板。

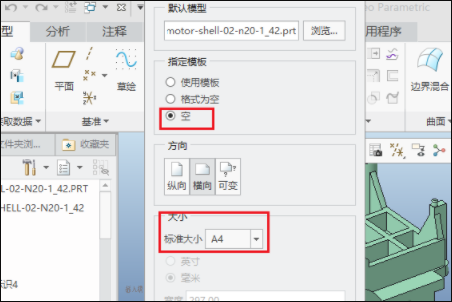

3、然后在弹出来的界面中，根据下图中的设置进行选择。

4、然后在弹出来的窗口中，点击选择普通视图，选择无组合状态，回车确定，

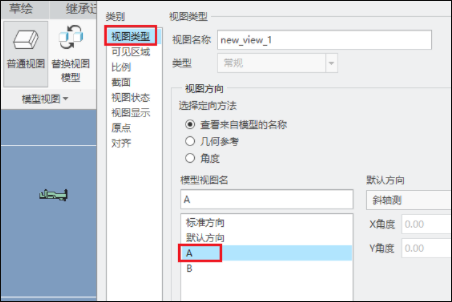

5、然后在屏幕上点一下；在视图类型里选择合适的视图

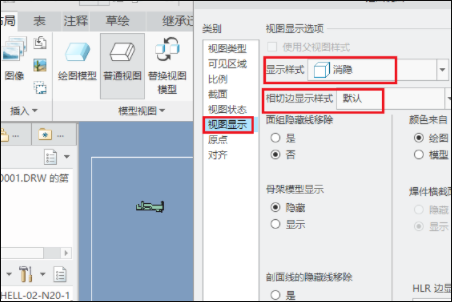

6、然后打开视图显示页面，将显示样式更改为消隐，相切边显示样式选择默认，回车确定。

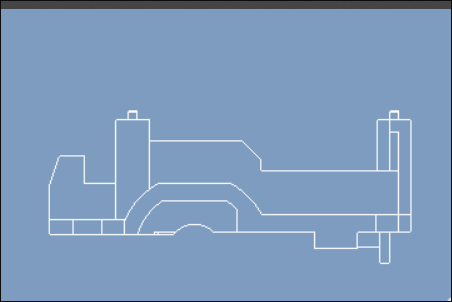

7、其他项可以不进行设置，如果需要，按要求设置即可。点确定完成一个视图。

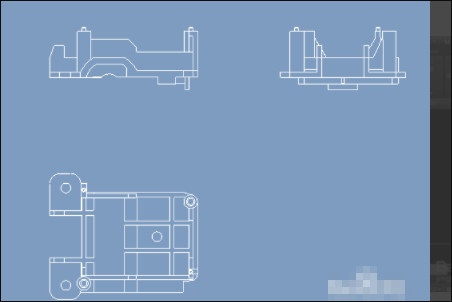

8、选中刚创建的视图，选择投影视图，可以创建俯视图和左视图。同样的方式将视图改为消隐显示。

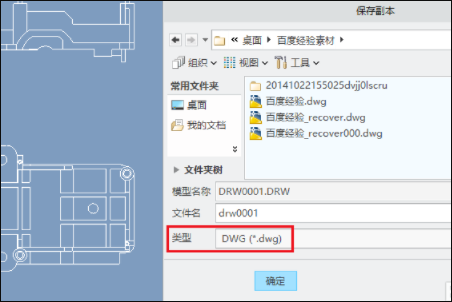

9、然后打开文件中的另存为，保持类型选择dwg格式，回车确定。

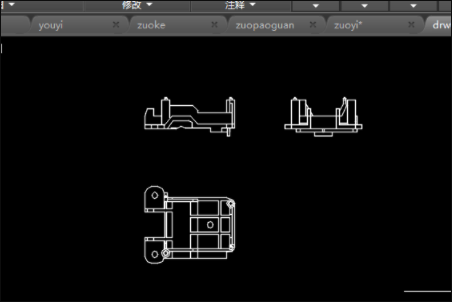

10、然后就能CAD打开了。

你好：三维图转换成二维图是要转换成三视图的。然后按照三视图的标注方法进行标注就可以了。一般标注要有外形尺寸。内部加工尺寸。图形相对位置尺寸。还有要机械加工的要有加工精度符号。加工形位公差符号。加工公差尺寸等。标题栏中要标注材料成份。
