 UG4.0 3D导2D出现未找到转换器图像，出现设置错误对话框，该如何解决？

UG版本是：NX9.0.1.3% U9 o! R& W' y8 P! B
问题的原因是：导入IGS文件的时候，提示：未找到转换器图像。环境变量IGES_DIR 可能设置错误。（在导出IGS文件的时候也是这个提示）如下图所示：

问题分析：在出现这个问题的时候，我们先分析是否是按提示上所说的，是环境变量IGES_DIR可能设置错误，系统的提示并没有错，因为当系统找不到程序目录下的IGES转换工具时，就会提示你是否自己设置了IGES转换器的路径，当然了，几乎没有人会去设置这样的环境变量，因为没有意义，所以现在系统找不到这个属于UG程序内部的小数据转换工具，如下图所示：z: A" F& R( l- M6 w2 n
在打开其UG程序目录时发现，IGES文件夹缺少，所以UG发出未找到IGES转换工具的警告：2 X. O/ ]5 m( S+ Y- C

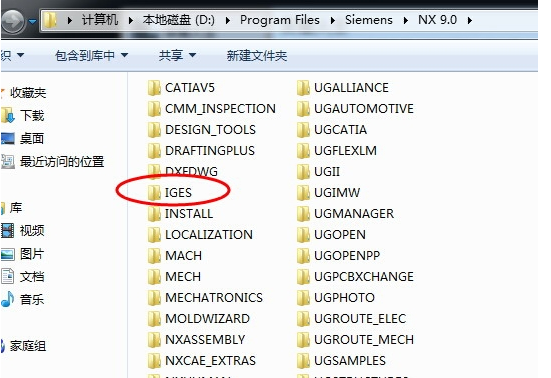

正常的UG程序目录是带IGES这个文件夹的，里面装的就是IGES数据转换工具，如下图：. U2 j. b) ^) `1 X! z; y

! e. c! o# T) {, O4 y* s2 `
( K& H4 W, g: A* J3 u6 Q3 Z0 r
: w4 x6 R8 j( x^/ W% a- K
问题解决方案：
$ _) }$ X: m& ^7 R
1、重装UG软件，在安装模式的时候选择完整安装，不要自定义安装。
2、如果不想重装，你可以到别人那里复制同样的版本号的IGES文件夹，复制到你的UG程序目录，就是上面图片所示的位置。* u2 o5 S+ V1 }% VJ5 `+ M+ e
