CREO MODELCHECK批量增加参数有一部份零件失败，一部份成功。有哪位大神知道是怎么会事

Windchill与Creo集成时如何配置ModelCHECK

一. 客户端，亦即Creo的配置：1. 选择File > Options > Environment > ModelCHECK Settings，打开ModelCHECK Configuration Tool2. 在ModelCHECK Configuration Tool窗口中，选择Initialization Settings>Edit config_init.mc，便可以看到如下画面，即右边会显示三个窗格，接下来的配置全部是在这三个窗格中进行的其中第一个窗格是一些整体配置，第二个窗格是配置需要启用哪些模式的ModelCHECK，以及生成哪些系统参数以传递至Windchill，第三个窗口是

在creo里，如何对三维模型进行快速的批量检查并获得修改建议呢？

Creo本身没有这个功能，不过有Model Check模块可以进行模型检查，不过标准功能可检查的项比较少，如果有特殊需求需要客制化功能。 首选，需要定制出明确的建模、出图规范；再次，开发出模型检查工具，使用模型检查工具进行规范检查。 使用模型检查可以提高模型、图纸的质量，但同时会增加设计工程师的操作复杂度，每次修改后都需要重新检查一次。需要增强设计工程师的规范意识、规范操作。模型越大，检查项越多，检查的时间就会越长。 做好了会大大提高模型的质量，提高模型重用率，做的不好会大大增加设计工程师的负担。

proe中 modelcheck是什么模块啊，干什么用的呢，请高手指点。

ModelCHECK是一个集成的应用程序，在Pro/ENGINEER内透明地运行。他分析零件、绘图和组件并建议合适的Pro/ENGINEER建模方法。ModelCHECK将促进标准建模方法的应用，从而提高下游用户的有效使用，还可提供设计的重用性。ModelCHECK直接嵌入 Pro/ENGINEER中，在用户再生或保存模型时自动运行。以校验与标准和正确建模方法的一致性，并提出改进建议。它以基于HTML、XML和 Java的报表形式提出建议，并在Web浏览器中显示出来。通过此报表，可直接在Pro/ENGINEER窗口中将建议加亮，或在某些情况下，使用 ModelCHECK自动实施他们。在许多情况

UG、CATIA软件中有CREO（ProE）中类似ModelCHECK的模型检查的功能吗

在CATIA里,有个模块叫做"知识工程专家".

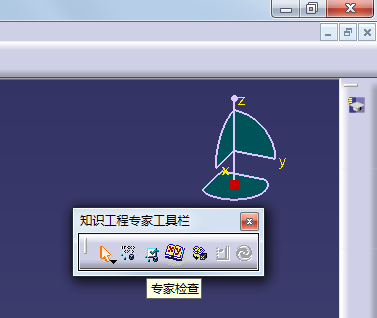

这个模块的作用就是把企业的"知识","规则","标准"做成知识库.并保存到CATIA库文件内.以方便提供给后续工程师使用.如下图:

知识工程专家模块分"专家检查","专家规则"两种. 检查和规则的编写可以使用CATIA内置的知识工程语言,也可以使用VB语法.有2种选择.

如下图,专家检查,其检查模型中所有的孔大小,比如企业规定孔直径不得小于0.5mm,就可以像下面这种写法:

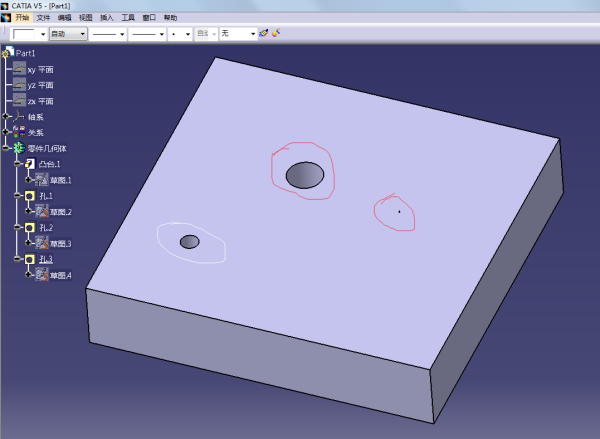

首先,拉伸一个凸台,并打一些孔,孔直径从0.1mm到5mm不等,如图:

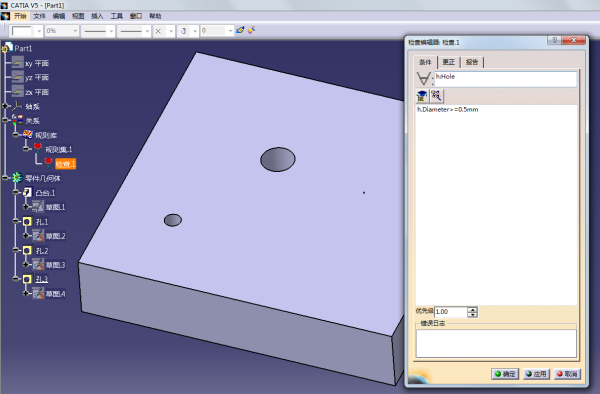

转到知识工程专家模块,编写专家检查.

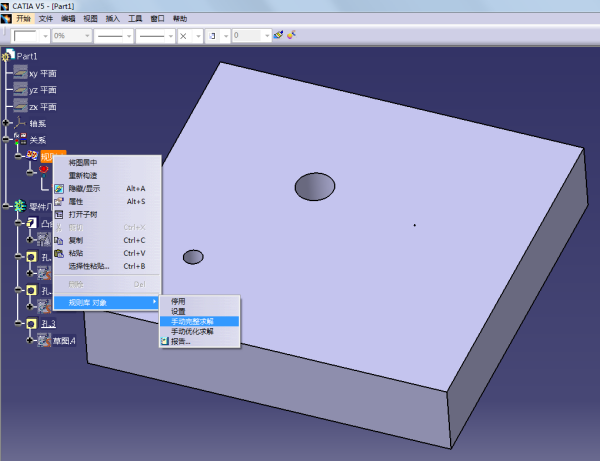

求解:

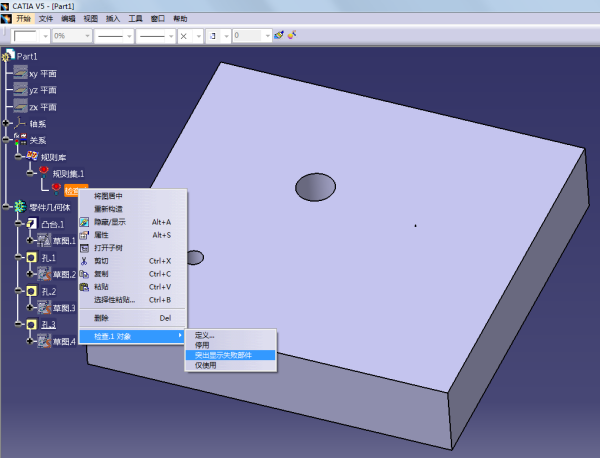

最后显示出检查失败的地方:

这个孔是0.4mm直径,所以专家检查未通过.

这些检查和规则可以任意编写,你想检查啥,就写啥.

灵活性高!

这些检查和规则更可以保存到CATIA的Catalog库内.以方便后续随时调用.比如你新建了一个模型,想要检查模型是否符合企业规则.打开库,去调用先前写好的知识库即可.

proe模型中的保存格式有哪几种

有三十多种呢。

一般情况下PRT和dwg是基本保存格式，常用的格式中，STP保存实体，IGS保存曲面或实体(装配体)。Pro/E第一个提出了参数化设计的概念，并且采用了单一数据库来解决特征的相关性问题。另外，它采用模块化方式，用户可以根据自身的需要进行选择，而不必安装所有模块。

举例：

1，将绘图输出到IGES绘图文件。

2，使用PDF的接口将绘图输出为PDF。

3，将模型输出为Pro/CONCEPT。

4，将零件或组件输出到VDA文件。

5，将零件或组件输出到IGES文件。

扩展资料：

proe主要特性：

1，参数化设计：相对于产品而言，我们可以把它看成几何模型，而无论多么复杂的几何模型，都可以分解成有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束，这就是参数化的基本概念。但是无法在零件模块下隐藏实体特征。

2，基于特征建模：Pro/E是基于特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变模型。这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。

3，单一数据库：

（1）Pro/Engineer是建立在统一基层上的数据库上，不像一些传统的CAD/CAM系统建立在多个数据库上。所谓单一数据库，就是工程中的资料全部来自一个库，使得每一个独立用户在为一件产品造型而工作，不管用户是哪一个部门的。

（2）换言之，在整个设计过程的任何一处发生改动，亦可以前后反应在整个设计过程的相关环节上。例如，一旦工程详图有改变，NC（数控）工具路径也会自动更新；组装工程图如有任何变动，也完全同样反应在整个三维模型上。这种独特的数据结构与工程设计的完整的结合，使得一件产品的设计结合起来。

标签：软件 设计 creo 模型 proe
