为什么我SolidWorks三维图转工程图时，看不到我的二维视图？

电脑 2022-11-24

solidworks自制工程图右边没有视图怎么回事

solidworks不仅拥有强大的机械建模功能，更是可以直接利用现有的模型生成工程图。如何才能够生成自己想要的视图呢？主要通过两个步骤：一是将模型调整到正视图，方便于工程图的生成；二是利用生成工程图命令从模型直接生成二维图；三是选择合适的二维图，如主视图，左视图或者俯视图以及其他适合自己需求的视图。 1、调整模型。界面打开在模型界面，按一下空格键，打开视图调整，如图所示，用鼠标点一下图中的正式于，使模型正对于操作者。 2、从模型生成工程图命令。界面的左上角选择文件，并用鼠标左键点击从零件制作工程图，进入下一个命令，再进行下一步操作。 3、使用空模板。点击从零件制作工程图后会出现是否使用空模板

SolidWorks生成工程图的时候视图是空白的怎么办？

SolidWorks生成工程图的时候视图是空白的，可能是由于软件不稳定造成的，另外有一些位置因素经常性导致识图空白，处理该问题的方法：

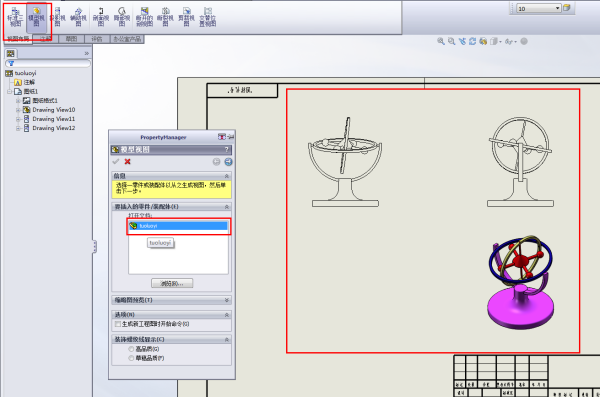

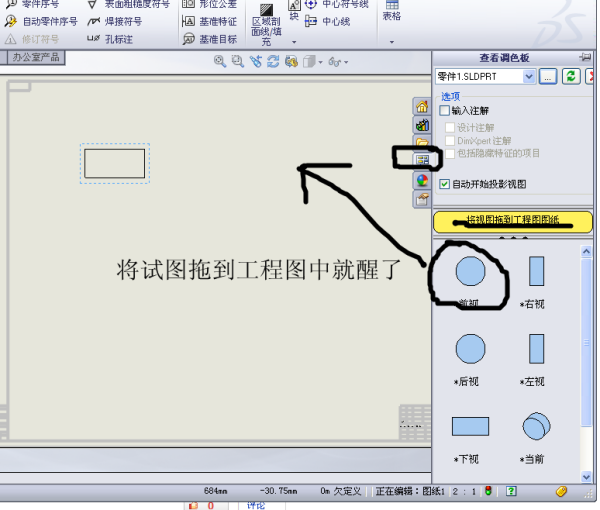

单击视图布局标签，选择标准三视图或模型视图按钮，弹出视图窗口，双击选择该模型文件或点击浏览选择相应的文件，然后拖动鼠标，将模型视图放置在相应的位置上。具体操作如下图所示：

求如何将solidworks中的三维图转化成工程图（二维平面图）

利用命令“从零件/装配体制作工程图”可以将solidworks中的三维图转化成工程图，具体操作请参照以下步骤。

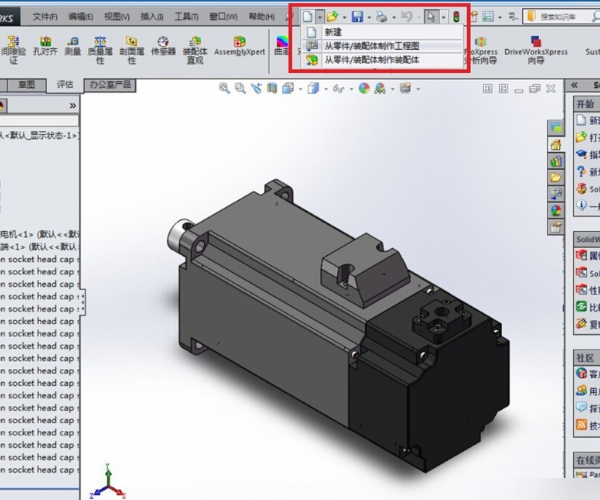

1、在电脑上用SolidWorks软件打开需要转换的三维图形，然后点击菜单栏中的“新建”图标，选择“从零件/装配体制作工程图”选项点击。

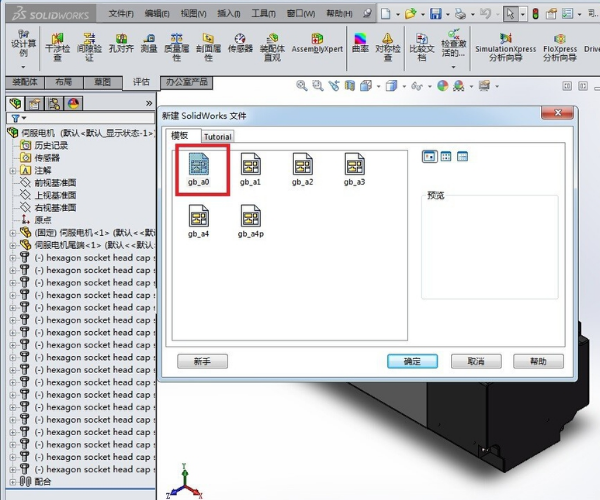

2、然后在“新建”的窗口中选择好一个模板后，点击确定。

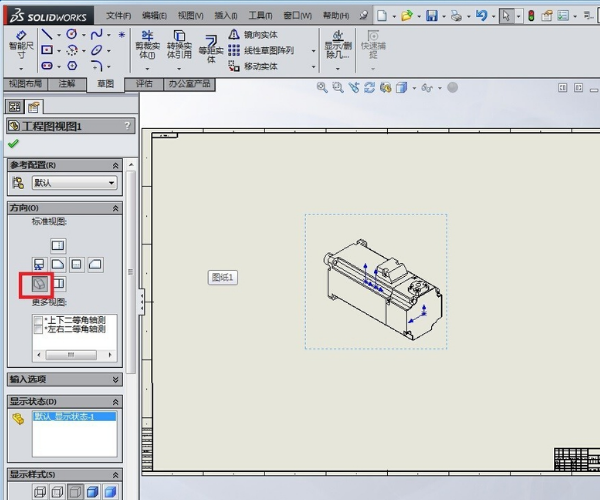

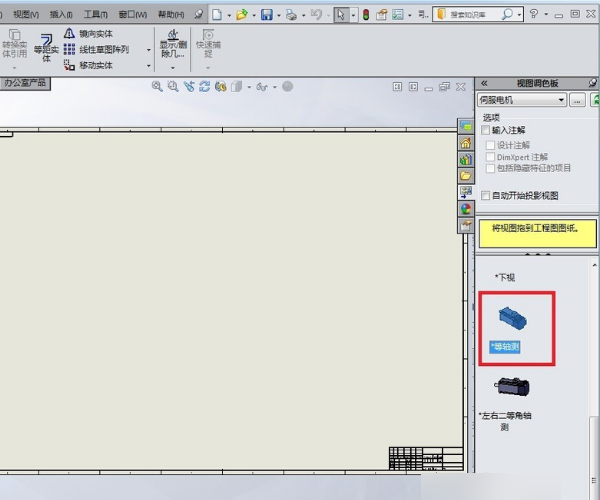

3、然后进入“工程图”界面，选择右侧的“等轴测”。

4、接着再在左侧的方向设置窗口中进行确认。

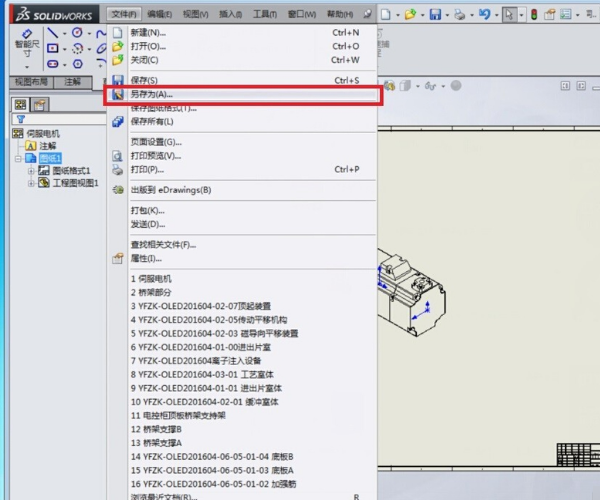

5、然后点击菜单栏中的“文件（F）”选项，在其下拉菜单中选择“另存为（A）”选项进行点击。

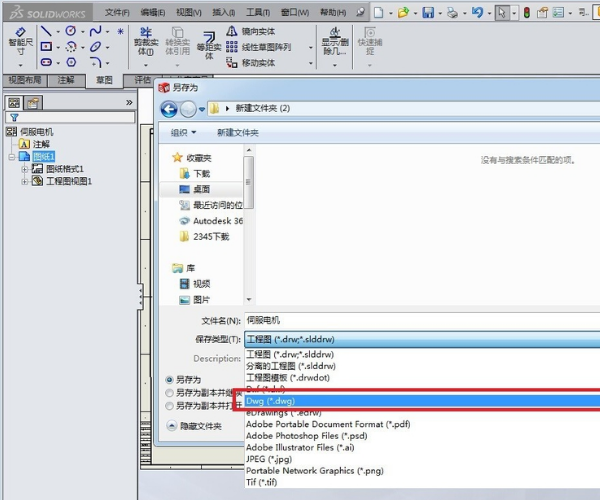

6、接着在“另存为”对话框的“保存类型（T）”中选择“Dwg(*.dwg）”格式，点击确认。

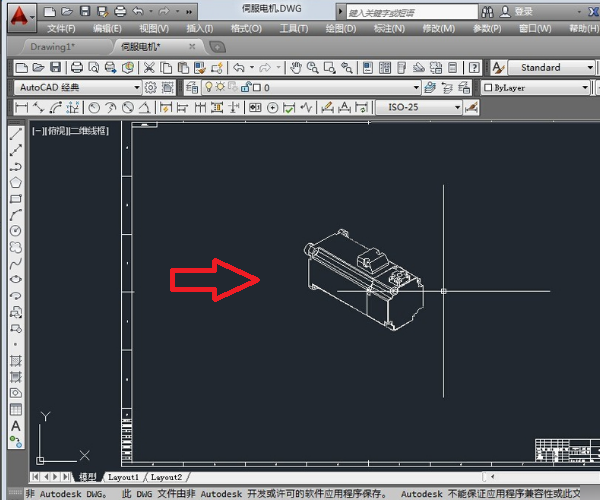

7、用CAD打开刚刚保存的文件，就出现了工程图。完成以上设置后，即可将solidworks中的三维图转化成工程图。

为什么我的solidworks打开工程图时会这样的？显示不出。

我也经常遇到这种情况，我用的方法就是：先按一下重新建模按钮键刷新一下，如果还是没有就在左边的设计树里面右键点击相应的视图，选隐藏，然后再按重新建模按钮刷新一下，再右键点击，选显示就OK啦

solidworks 三维图无法转工程图，转后一片空白，知道什么原因吗？

点击工程图后，如图所示

标签：solidworks 未分类工程图软件
