simulink中这个元件叫什么

电脑 2022-10-05

这是一个“Goto”模块，在simulink-signal routing库中。它是与From模块配合使用的，当它们两个的名字一致时，就表示，from模块输出的信号就是goto模块得到的信号，你的这个model里该goto模块就是与一个命名为eng_trq_rcd的from模块为相同信号。

这两个应该是封装的模块，需要自己在simulink里面搭建，你可以双击模块点开看看，或者是采样的模块，因为boost电路最后应该没存在啥其他东西了

这个是电流测量仪，用来测电流大小的，在主电路中电流是模拟信号，测量的时候要变为数字信号，加号是电流流入的放心，减号是电流流出的方向，i可以连接scope测量观察电流大小

Multimeter模块某些原件可以在内部设置是否检测信号，如果在外面有这么一个模块，可以在里面设置是否将信号输出，这样就不用到处放置传感器。

在数学运算库中.

如果你想把这个变成图中这样,需要进行如下操作:

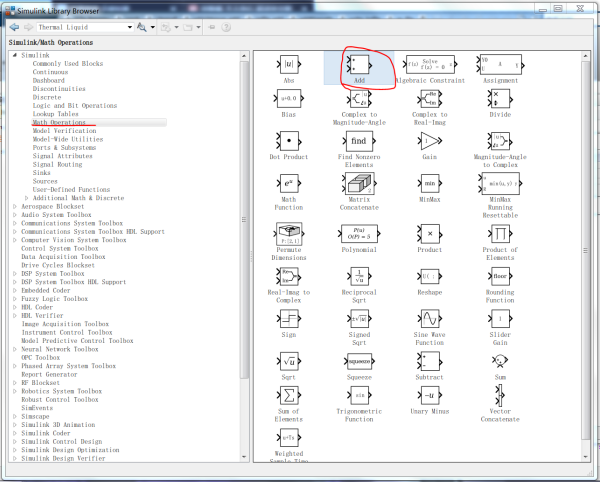

第一步,把library中的模块拖到你的simulink模型中.

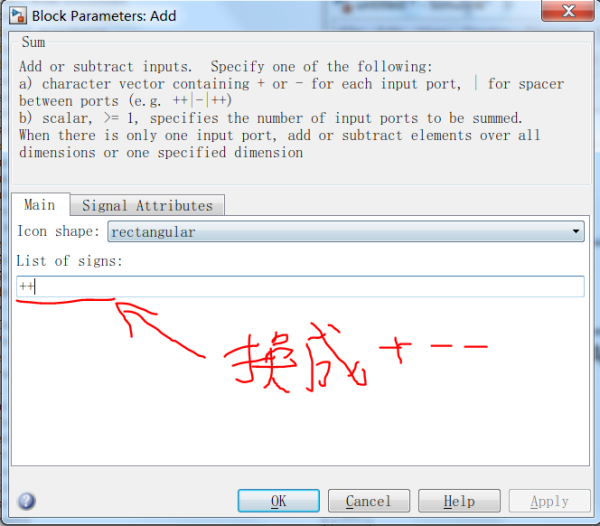

第二步:双击打开,看到图中的List of signs了么?把它从++改为+--.

点ok你就可以看到如图所符号，如果你非要长宽高和你给的图一样，那就拖四个角的放大缩小符号，调整长宽高。
