如何将VCSEL应用于激光导引头

电脑 2025-12-29

VCSEL激光器与光纤是怎么样连接的？

尾纤是另购的，尾纤通过熔接机溶解后与光缆连接，通过尾纤法兰盘耦合到激光器上，一般激光器自带法兰盘

iPhone X为什么要用VCSEL激光

3D传感产业链的苹果概念股，其中框上红色外框的是VCSEL相关产业iPhone X让什么火了？为什么是VCSEL？首先帮大家介绍这次讨论异常火爆的3D传感技术：3D传感技术是面部识别的核心，3D激光扫描（3D传感）背后的想法就是创建一种非接触、非破坏性技术来数字化捕捉物理对象的形状。在面部识别中，它将创建一个定义人脸外观的数字矩阵。举个例子，它可以使你的手机更精确地记录你的下巴，这要比从照片上识别精确得多。而且皮肤的纹理与胡子的长短也可以被捕获到。当然也包括那些组成额头、脸颊以及其它脸部部分的独特形状。至于为什么要用VCSEL激光器？3D摄像头在传统摄像头基础上引入基于飞行时间测距ToF（Ti

欧司朗旗下Vixar 新款10 W VCSEL芯片

2020年2月19日，上海——Vixar，隶属于全球领先的高科技公司欧司朗，在2020年美国西部光电展上推出一款领先的垂直腔表面发射激光器(VCSEL)产品，它功率更大，效率更高，进一步丰富了VCSEL芯片产品组合。

这款新的10WVCSEL芯片有助于3D传感行业客户提高产品功率和效率。借助该产品，客户只需使用一颗芯片，无需再使用包含多颗VCSEL芯片的子组件。其单芯片设计有助于缩小整体尺寸、降低成本。10WVCSEL芯片是测绘、自动导航车辆和移动机器人等工业应用的理想选择。

VCSEL结合了两种照明技术的优势——红外LED(IRED)的高功率密度和简单封装，以及激光器的光谱宽度和速度。与Fabry-Perot激光二极管不同，VCSEL光谱受温度变化的影响仅为其四分之一，因此与3D摄像头中使用的滤波器兼容性更好。

由于VCSEL具有众多优势，包括光束质量优越、聚焦能力突出、尺寸小巧等，因此在3D摄像头、移动设备的面部识别、检测周围物体的接近感器等诸多消费类应用中炙手可热。该技术还支持游戏系统中的手势识别，可提升增强现实和虚拟现实系统中的态势感知效果。

Vixar联合创始人兼首席执行官MaryHibbsBrenner表示：“我们的10W芯片功能强、效率高，将VCSEL技术推向了新高度，同时满足了客户的主要需求。客户希望找到完全满足其功率需求的单颗芯片，以避免使用多颗芯片。我们最新的10WVCSEL功率高、封装紧凑，不存在性能降低或热负荷过高的问题，让客户使用时高枕无忧，并且只需单颗VCSEL芯片就能打造出功能强大、设计精炼、极具成本效益的应用。”

这款10W芯片尺寸仅为1.94mmx1.94mm，热阻更低。该产品采用的焊盘布局实现了低电感驱动设计，而且得益于其小巧的尺寸、耐受的工作温度高，60°C时仍具有高达40%的不俗电光转换效率。此外，该芯片可以在10倍最佳功率下使用，从而增加了测量距离。940nm芯片可立即发售，850nm版则将于今年晚些时候上市。

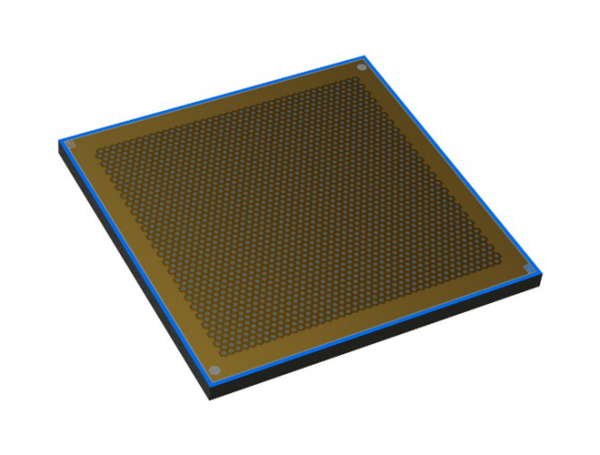

Vixar新款10WVCSEL芯片的功率和效率更高、尺寸小巧且热阻更低。

本文来源于汽车之家车家号作者，不代表汽车之家的观点立场。

单模光纤和多模光纤的区别,以及作用是什么?

单模多模光纤的区别如下：

1、波长不同
一般多模光波长为850nm，单模光波长则主要以1310nm和1550nm为主。多模光模块由于模间色散比较严重，只能用于短距离传输（SR）；而单模光模块多用于LR、ER、ZR等远距离传输。通常情况下，传输距离在2km以下的，称为多模模块；传输距离在2km以上的，称为单模模块。

2、应用范围不同
多模光模块多用于传输速率相对较低，传输距离相对较短的网络中，如局域网等，这类网络中通常具有节点多、接头多、弯路多、连接器与耦合器的用量大以及单位光纤长度使用光源个数多等特点，使用多模光模块可以有效的降低网络成本；单模光模块多用于传输距离长，传输速率相对较高的线路中，如长途干线传输，城域网建设等。

3、光纤类型不同
模块中的单模，实际上只指光纤种类。按照光模块在光纤中的传输模式可分为单模光纤和多模光纤。

多模光纤简称MMF，纤径一般为50/125 m或者62.5/125 m。

单模光纤简称SMF，纤径为9/125 m。

4、成本不同
单模光模块中使用的器件是多模光模块的两倍，所以单模光模块的总体成本要远远高于多模光模块。

5、光源不同
多模光模块的光源是发光二极管或激光器，而单模光模块的光源是LD或光谱线较窄的LED。

6、传输距离不同
单模光模块常用于远距离传输，传输距离可达150至200km。多模光模块则用于短距离传输中，传输距离可达5km。

单模光模块中单模的带宽潜力使其成为高速和长距离数据传输的最佳选择，多用于LR、ER/ZR等远距离的传输，传输速率相对较高的线路中，如长途干线传输，城域网建设等。应用领域广泛，包括电信、有线电视、铁路、军事、金融证券、海关、民航、海运、电力、水利及油田等各种宽带数据网及要求高可靠性数据传输或组建IP数据传输专网的领域，是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。

简述激光雷达的结构原理分类及特点？

激光雷达发射器先发射激光，经过物体（ O b j e c t ObjectObject ）反射后被 C M O S CMOSCMOS （一种图像传感器，即图中 I m a g e r ImagerImager ）捕捉，设捕捉点为 x 2 x_2x 2 。现过焦点 O OO 作一条虚线平行于入射光线，交 I m a g e r ImagerImager 于 x 1 x_1x 1 ，由于 β \betaβ 已知，所以可得到 x 1 x_1x 1 的位置。记 x 1 , x 2 x_1,x_2x 1 ,x 2 之间距离为 x xx，易得左右两个三角形相似，所以有：q f = s
