为啥打印“高压动态无功补偿装置”变成了“氊压动态无功坋偿埮置检殒报告”

无功补偿控制器显示欠压是什么原因

一、显示欠压的原因： 1、电网电压低，所以显示欠压，这是正常现象，当电网电压恢复后欠压指示就没有了； 2、无功补偿控制器设置不对，低压设置值过高，所以电网电压正常它显示欠压，更改低压设置值可以解决； 3、PT变比设置错误或PT坏，检查PT变比是否与装置设置一致； 4、无功补偿控制器采样电路出错，此装置已坏。建议返厂维修。 二、无功补偿控制器： 1、无功补偿控制器是无功补偿装置的核心部件，具有举足轻重的地位，大部分无功补偿装置的生产厂家都是买来控制器然后自行装配整机，具有设计制造控制器能力的厂家不多。 2、功能特点 控制信号：采用功率因数及无功电流两物理量进行综合控制； 路数通用：投切路数由用户

自动无功补偿装置显示为超前欠压和切除求原因

呵呵 在我们公司从事无功补偿设备研发生产销售的27年里，常常有客户提类似的问题。这样： 显示过压并且同时显示欠流：过压，就是电压超出规定值。欠流，就是工作电流太小，达不到补偿的要求，或者说不需要补偿。综合起来，就是说明你现在用电很少，变压器的电压偏高了。通常，这是常见的正常现象，所以不用紧张。电容器最怕电压过高，所以过电压时，补偿控制器一定要切除电容器的。 当然，如果你通过其它仪表，测到电压没有超出规定值，而总的工作电流也不小（按照国家标准，要达到满度电流的4%以上才行），那就是补偿控制器有问题了，需要检查检查。 因为无功补偿控制器，它的技术指标（包括命名规则）是有国家标准的，标准号是：《JB

无功补偿显示低无功，为什么

无功补偿显示低无功的原因：

1、负荷太低，无功补偿器控制器 c/k值设定太大，将其值设小。

2、配电系统中如果感性负荷比例大则无功需求大，补偿容量应增大。

3、补偿控制器有问题，不能正确检测电压电流，导致错误地判断低无功状态。

4、电网谐波较大，干扰了控制器的工作，导致错误地判断低无功状态。

扩展资料：

无功补偿器是一种补偿装置，在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

无功功率补偿装置在电力供电系统中处在一个不可缺少的重要的位置。合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

高压柜综保不显示有功只显示无功

应该是显示的电容柜中电容器的工作电流。 电容补偿柜： 电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。 电容器在原理上相当于产生容性无功电流的发电机。其无功补偿的原理是把具有容性功率负荷的装置和感性功率负荷并联在同一电容器上,能量在两种负荷间相互转换。这样,电网中的变压器和输电线路的负荷降低,从而输出有功能力增加。在输出一定有功功率的情况下,供电系统的损耗降低。比较起来电容器是减轻变压器、供电系统和 工业 配电负荷的最简便、最经济的方法。因

配变低压无功补偿和高压无功补偿有何区别？一般采用何种补偿方式？

区别：

1、线路损耗不同：

低压补偿一般的距需要无功的负载近一些，有利于减少线路损耗。而在高压侧进行补偿，在高压网络往上部分的损耗减少了，可是这台变压器以下的无功引起的有功损耗没有减少。

2、用的地方不同：需要无功功率的地方进行无功补偿。如果负载是高压的，高压侧补偿比较合理。负载高压低压都有，也可以高低压都进行补偿。

采用方式：需要无功功率的地方进行无功补偿。当负载是高压时，高压侧补偿比较合理。负载高压低压都有，也可以高低压都进行补偿。

低压无功补偿应用的技术：

JKWB型低压配电监测无功补偿装置是采用了一系列领先的技术和最新的电子元器件及新型的机电一体化的SLFK型智能复合开关元件，集电网监测与无功补偿于一体。

不但可以补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量；同时还能够实时监测电网的三相电压、电流、功率因数等运行数据。

高压无功补偿的技术特点：

与电动机并联连接，与电动机同时起动和停止运行；无功就地补偿容量按照小于电动机空载无功容量计算，避免和电动机产生自激振荡。

单台电容器安装电容器专用保险，使成套装置具有过流保护；使无功功率就地平衡，是最有效的补偿方法；安装简单，操作方便，运行安全可靠。

扩展资料：

低压无功补偿的特点：

1、控制物理量为无功功率。

2、在国内首家采用智能低压电子复合开关作开关元件，彻底解决了电容投入时的浪涌电流问题，无触头烧损之虑，无需散热，更不会产生谐波注入，安全可靠性高。

3、具有完善的过压、欠压、缺相、谐波等保护措施。

JKWN型配电监测无功补偿控制器，集电压表、电流表、功率因数表、负荷指示仪、电压监测仪等于一体，是配电管理自动化的必要设备。

能监测配电变压器的运行状态，为判断配电变压器是超负荷运行、还是欠负荷运行、三相负荷是否平衡提供真实的科学依据，为计算供电可靠性、供电质量、低压网损等提供了最基本的资料。为配电网的改造、设备的增容提供了可靠的数据。

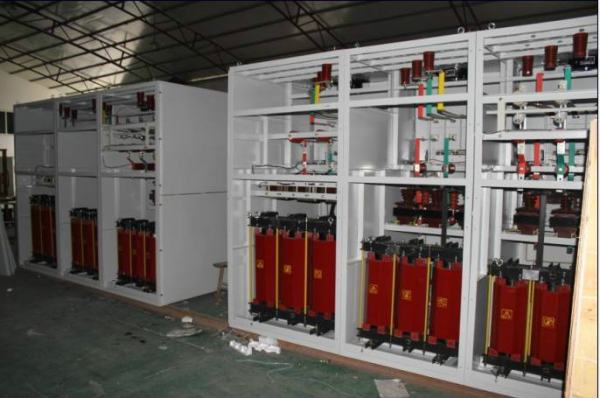

高压无功补偿：

主要用于电网中非线性负荷的用户，如整流、变频调速、中频加热、冶金电解、化学电解等电力电子设备的工业领域；电气化铁道、地下铁道、无轨电车等交通领域；广播、对谐波干扰敏感的IT产业领域；以及对电能质量要求严格的会展中心、商业大厦等领域。

广泛涉及电力、汽车、冶金、机械制造、化工、造纸、煤炭、造船、通讯、机场、大型场馆、高层建筑等场所和行业。

参考资料来源：百度百科-高压无功补偿

参考资料来源：百度百科-低压无功补偿
